Grootvakstelling M7

Grootvakstelling en breedvakstelling

Mecalux M7

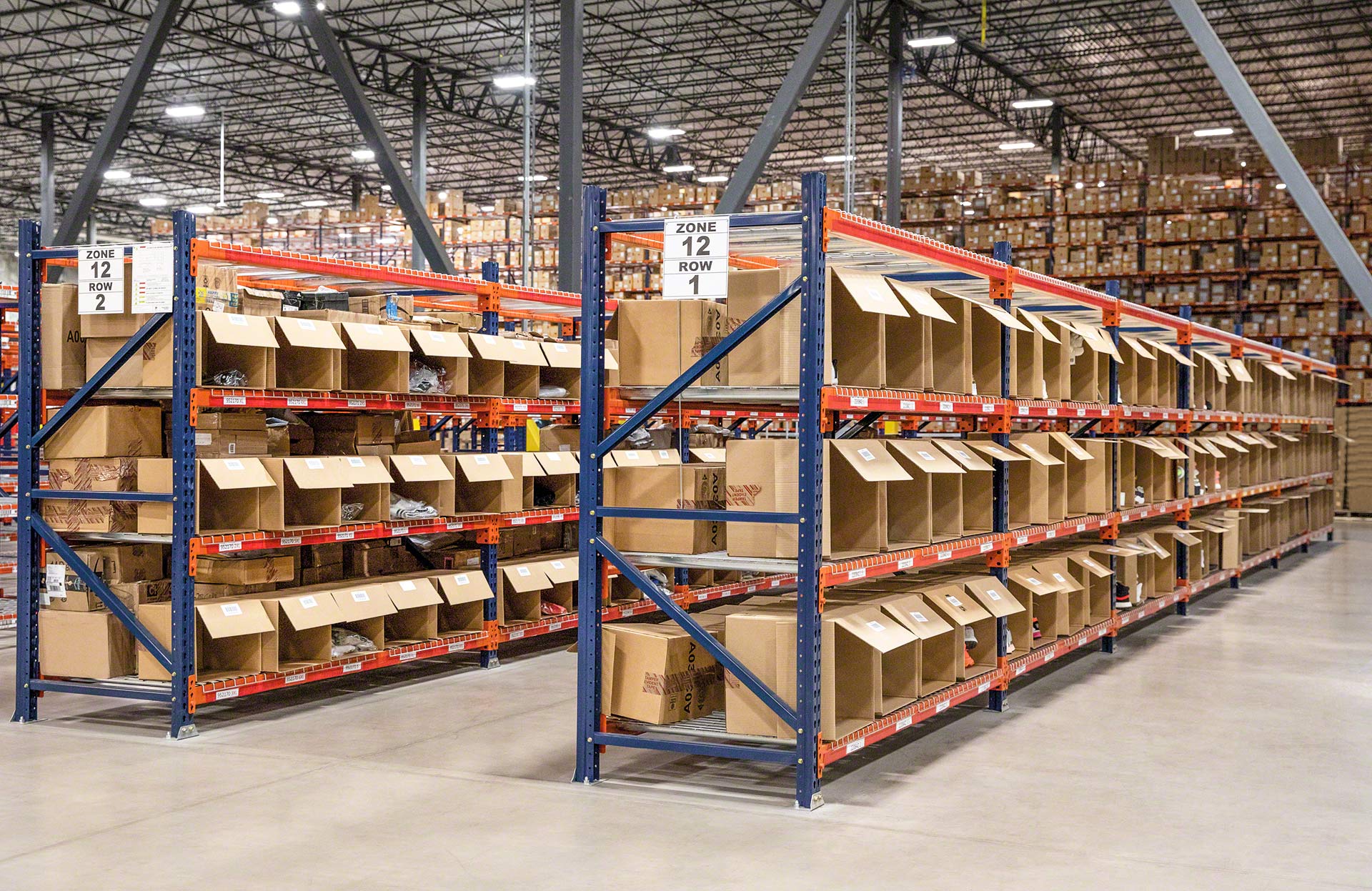

De M7-grootvakstellingen en breedvakstellingen worden vaak gebruikt in magazijnen voor orderpicking en kunnen gewichten van meer dan 1.000 kg per niveau dragen.

Het product

Robuust en maximale veelzijdigheid om de magazijnprestaties te optimaliseren

De M7-grootvakstellingen van Mecalux zijn de perfecte oplossing voor de opslag van middelzware en zware producten. Ze bieden handmatige toegang tot de opgeslagen goederen en vergemakkelijken en versnellen zo orderpicking volgens het principe "person to product".

Dankzij een breed assortiment accessoires en diverse opstellingen passen de M7 groot vakstellingen zich aan verschillende soorten ruimtes en ladingen aan, van dozen en pakketten tot banden, hangende kleding tot grote producten. De breedvakstellingen zijn robuust met een hoog draagvermogen (meer dan 1.000 kg per niveau) en kunnen een hoogte van 20 m bereiken.

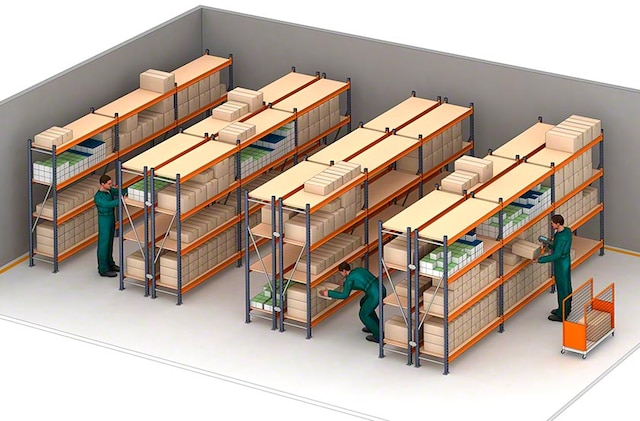

De breedvakstellingen zijn geschikt voor de opslag van middelzware en zware producten

Voordelen van de M7-grootvakstellingen en breedvakstellingen

  • Groot draagvermogen: de M7-grootvakstellingen en breedvakstellingen kunnen meer dan 1.000 kg per opslagniveau dragen.
  • Multifunctioneel: dankzij de verschillende beschikbare opstellingen en een grote verscheidenheid aan uitbreidingen kunnen meerdere soorten ladingen worden opgeslagen.

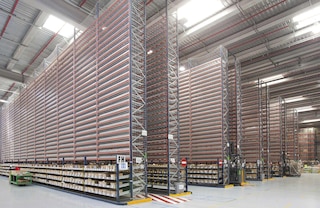

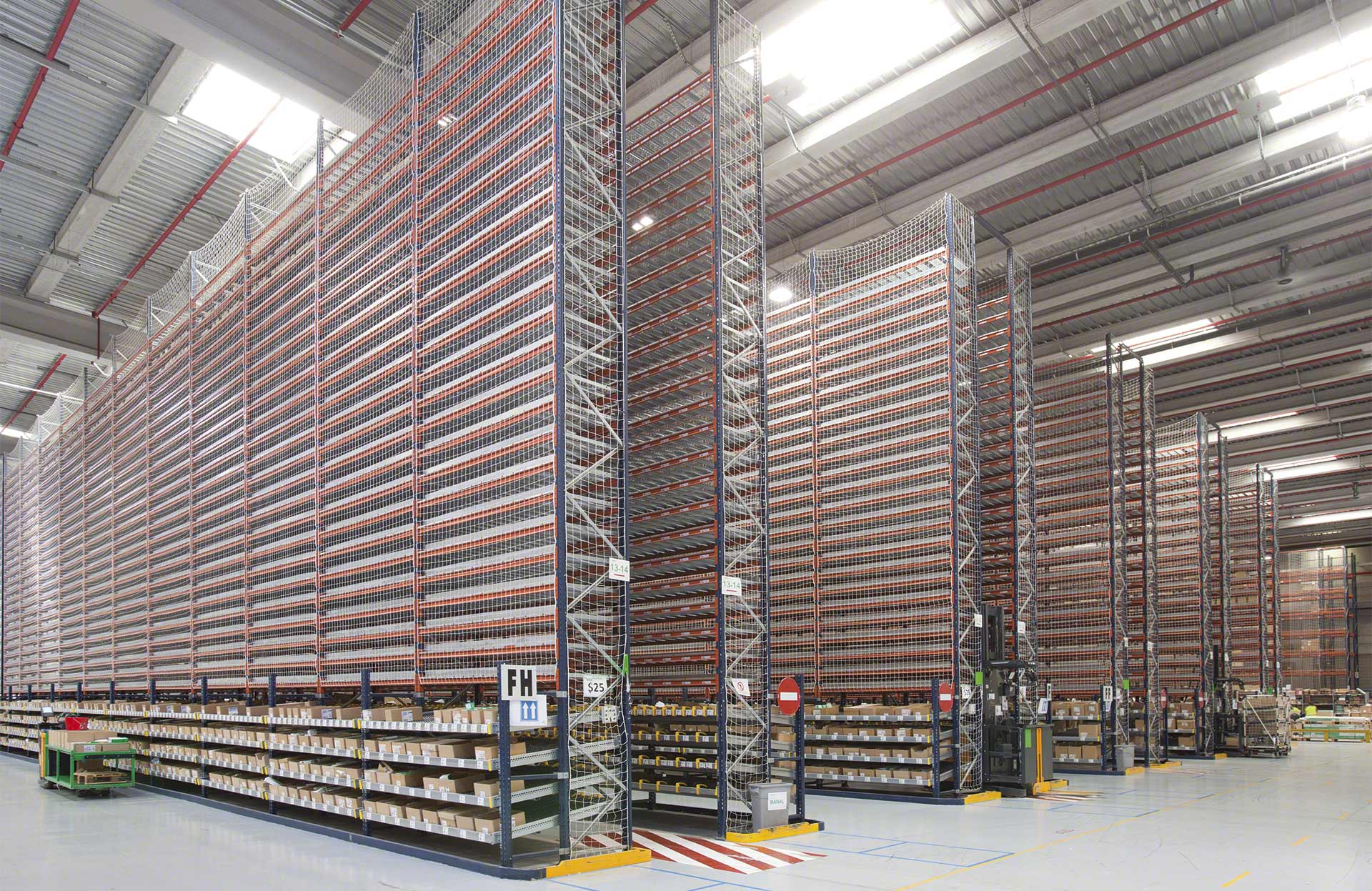

  • Optimale opslagcapaciteit op hoogte: een groot vakstelling kan tot 12 m hoog worden ontworpen om te werken met orderpickingmachines en tot 20 m hoog met toegang tot de bovenste niveaus via verhoogde loopbruggen.
  • Flexibiliteit: de afstand tussen de legborden kan per 50 mm worden aangepast, waardoor de tussenruimte van elk niveau kan worden aangepast aan de grootte van het product.
  • Schaalbaarheid: de grootvakstellingen kunnen eenvoudig worden uitgebreid met extra modules of nieuwe niveaus.
  • Eenvoudige montage: breedvakstellingen zijn snel en eenvoudig te installeren, in slechts een paar stappen en aan de hand van eenvoudige instructies.
  • Minimaal onderhoud en maximale duurzaamheid: de M7-grootvakstellingen en breedvakstellingen hebben een robuuste structuur die een lange levensduur garandeert.

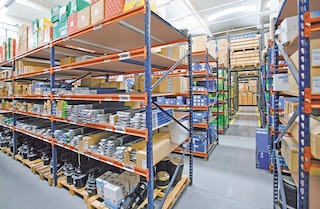

De M7-breedvakstellingen bieden veel voordelen

De M7-grootvakstellingen zijn ideaal voor onze producten en maken optimaal gebruik van onze magazijnruimte

Würth Modyf
Juan Martínez Hoofd Operaties
Würth Modyf
(Polinyà, Spanje)

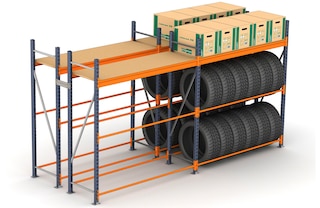

Toepassingen van grootvakstellingen en breedvakstellingen

Zeer veelzijdige oplossing die zich aanpast aan alle soorten bedrijven

De M7 groot vakstellingen zijn een zeer solide, stabiel en betrouwbaar opslagsysteem dat zich uitstekend aanpast aan de vereisten van uiteenlopende magazijnen, werkplaatsen en productiecentra.

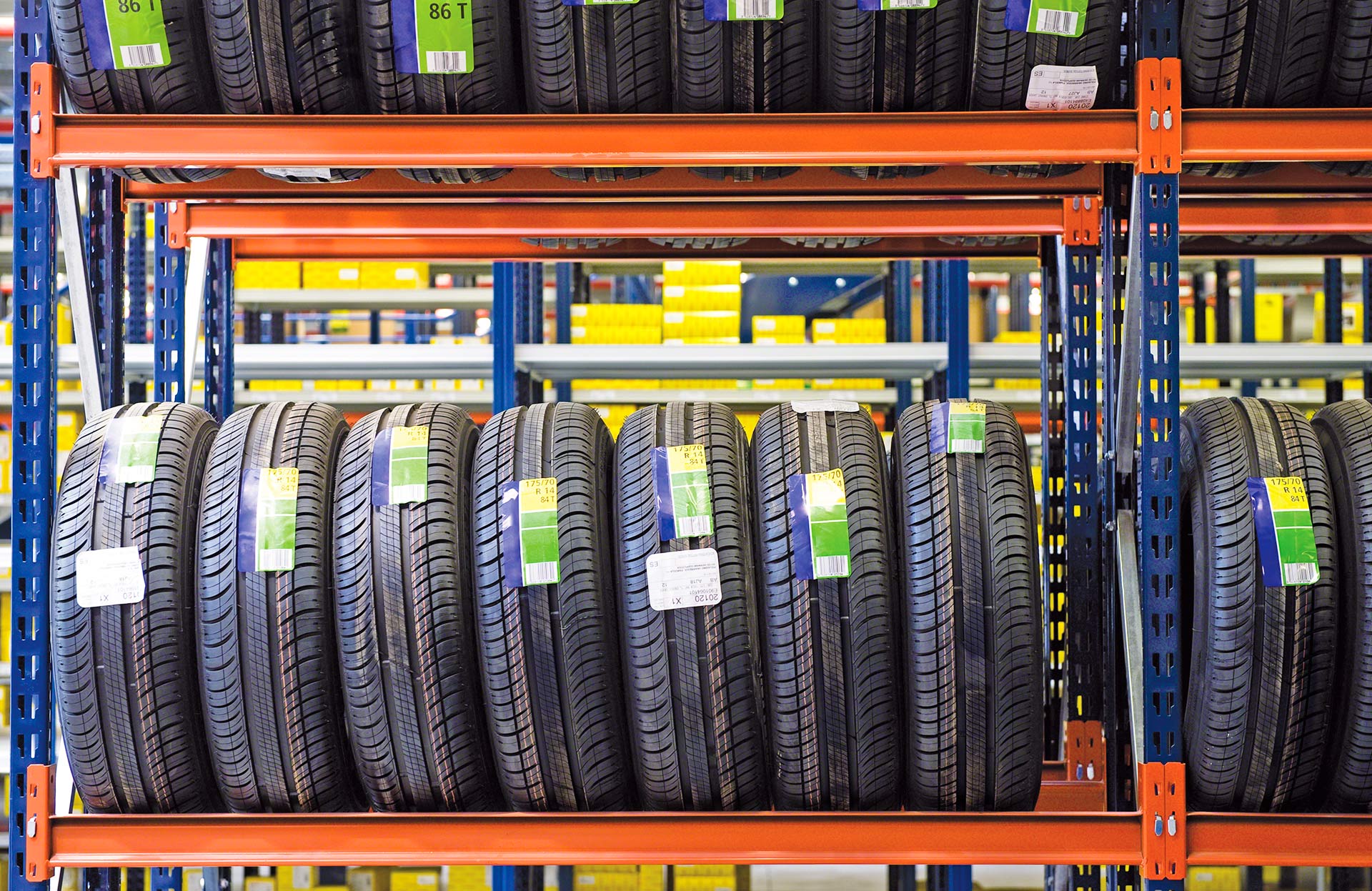

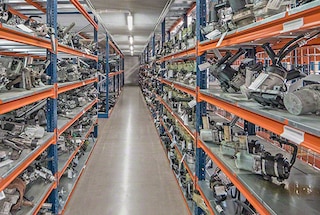

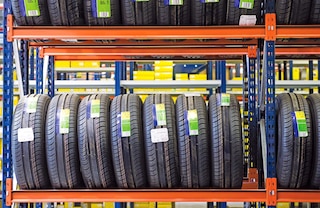

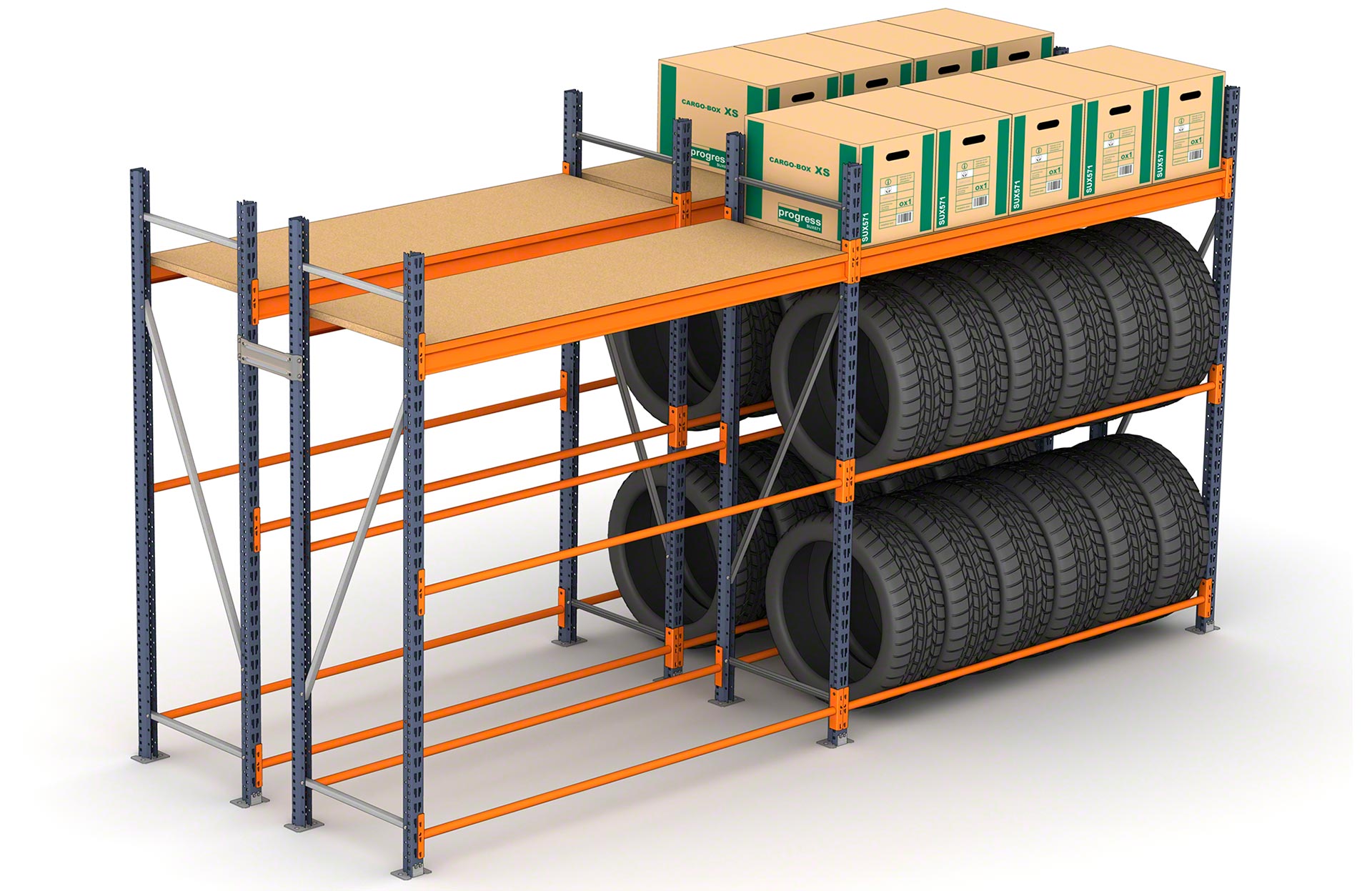

De breedvakstellingen ondersteunen verschillende soorten zware producten

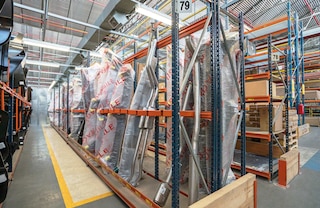

Opslag van zware producten

Breedvakstellingen ondersteunen verschillende soorten ladingen en zware gewichten.

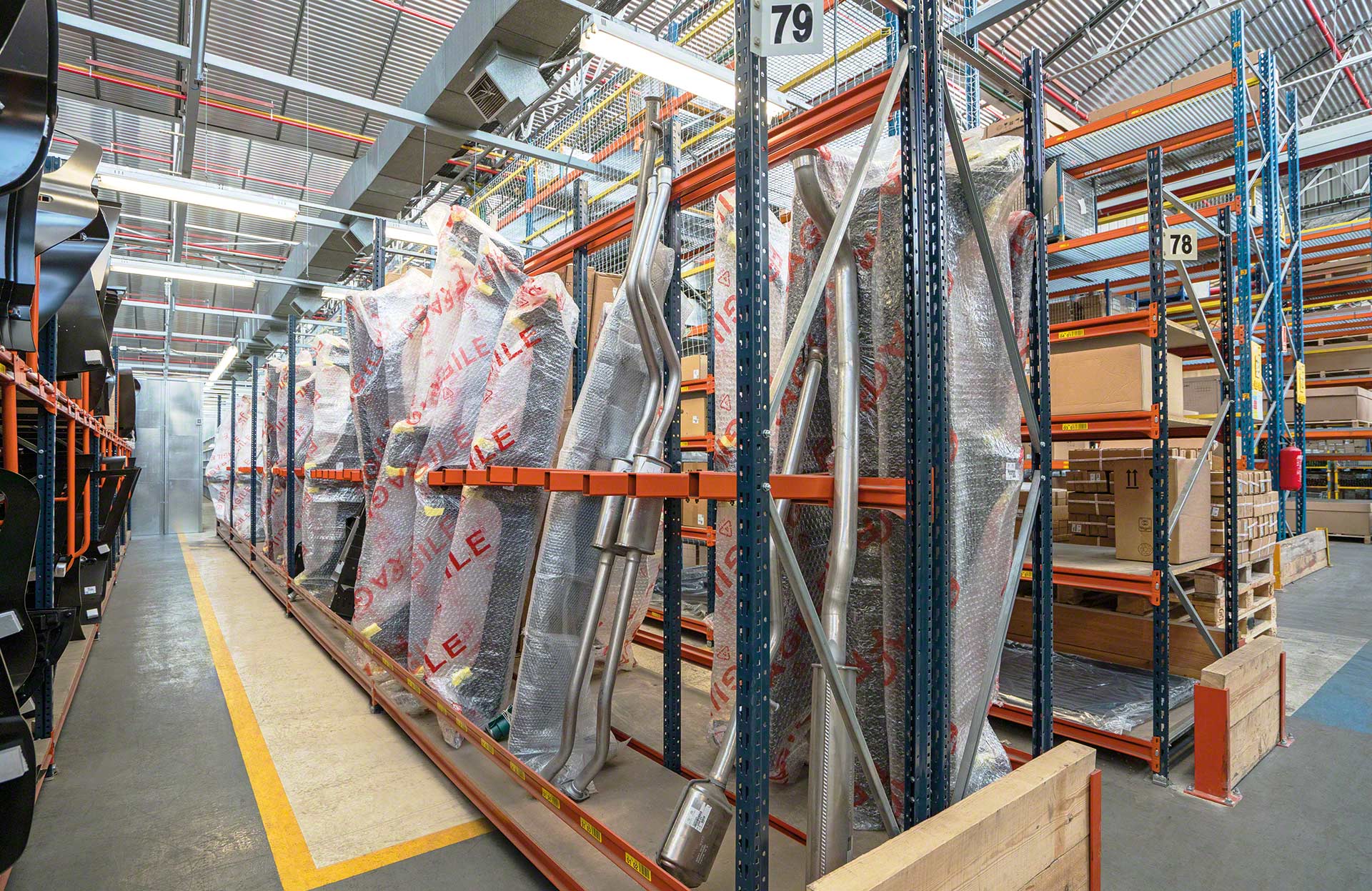

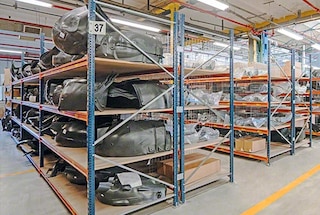

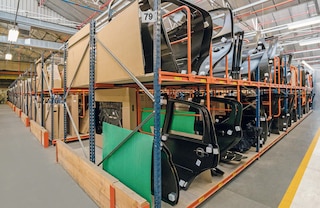

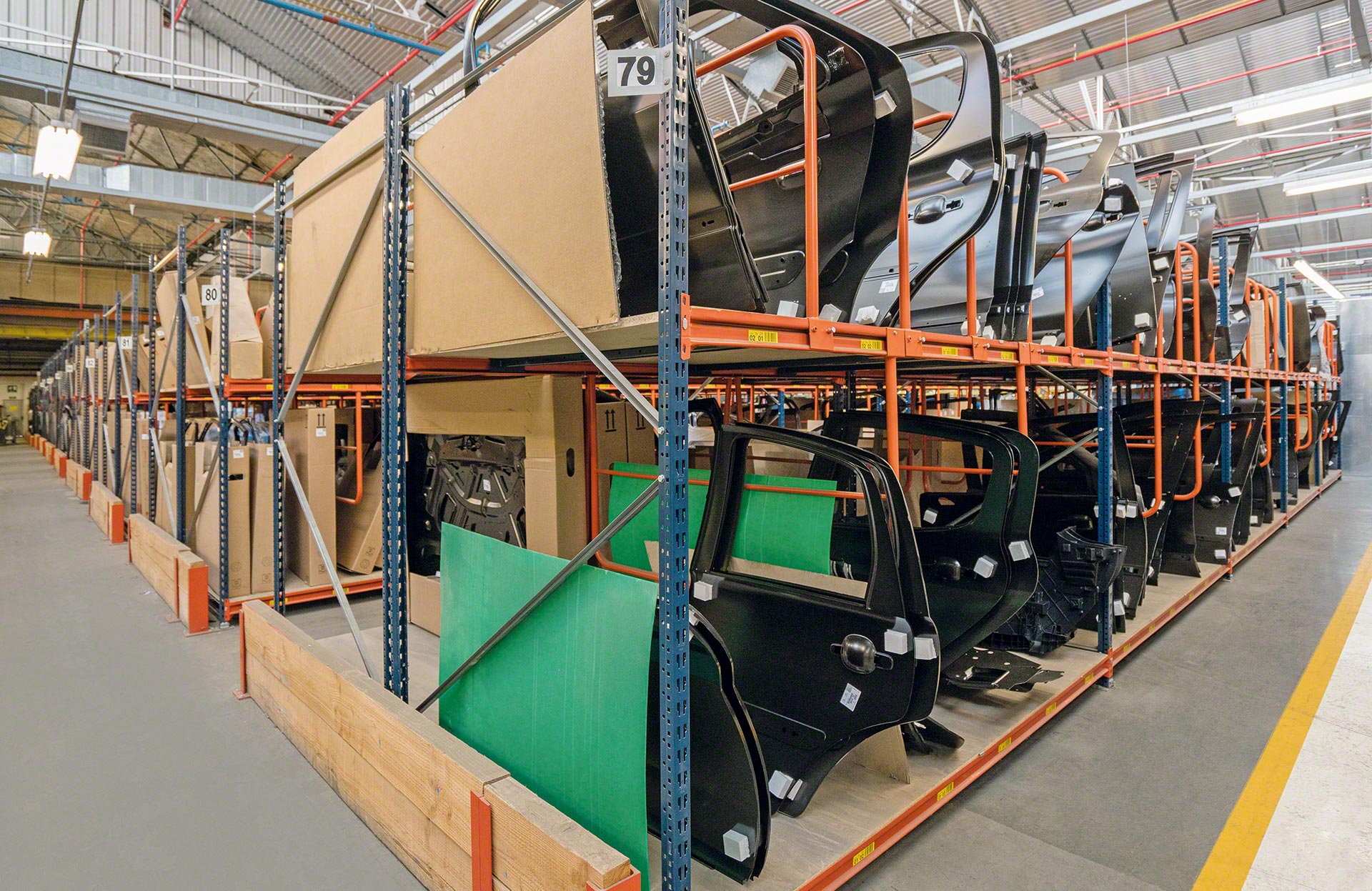

In de grootvakstellingen kunnen grote ladingen worden opgeslagen

Opslag van grote producten

Breedvakstellingen zijn ideaal voor grote ladingen dankzij de lange, diepe legborden die ook in hoogte verstelbaar zijn.

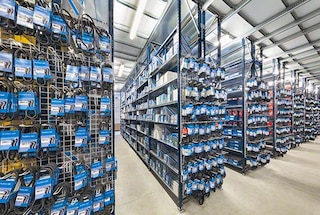

In de M7-breedvakstellingen kunnen meerdere SKU's worden opgeslagen

Opslag van meerdere SKU's

Optimale oplossing voor het opslaan van een groot aantal verschillende SKU's met variabele omloopsnelheid.

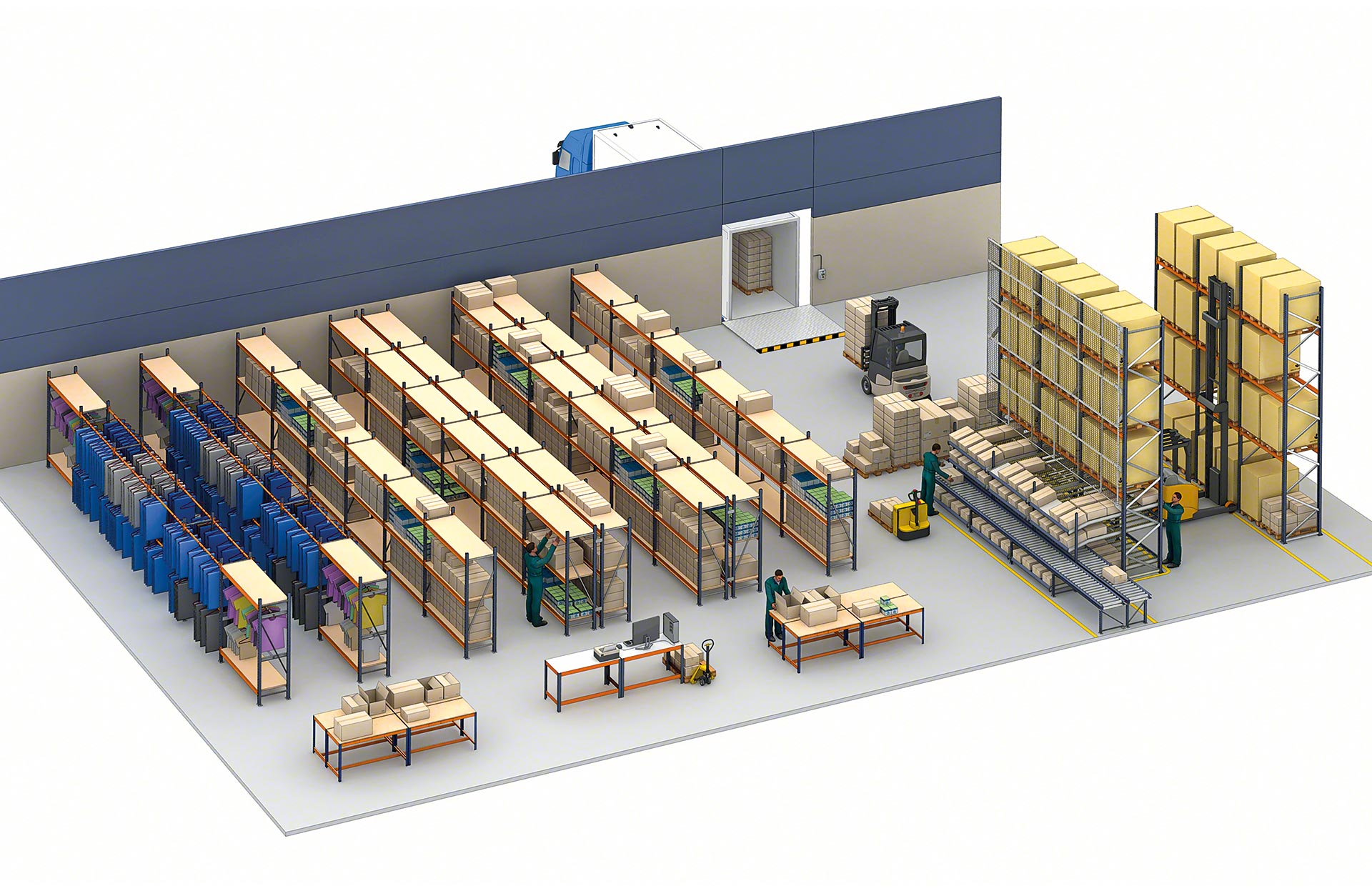

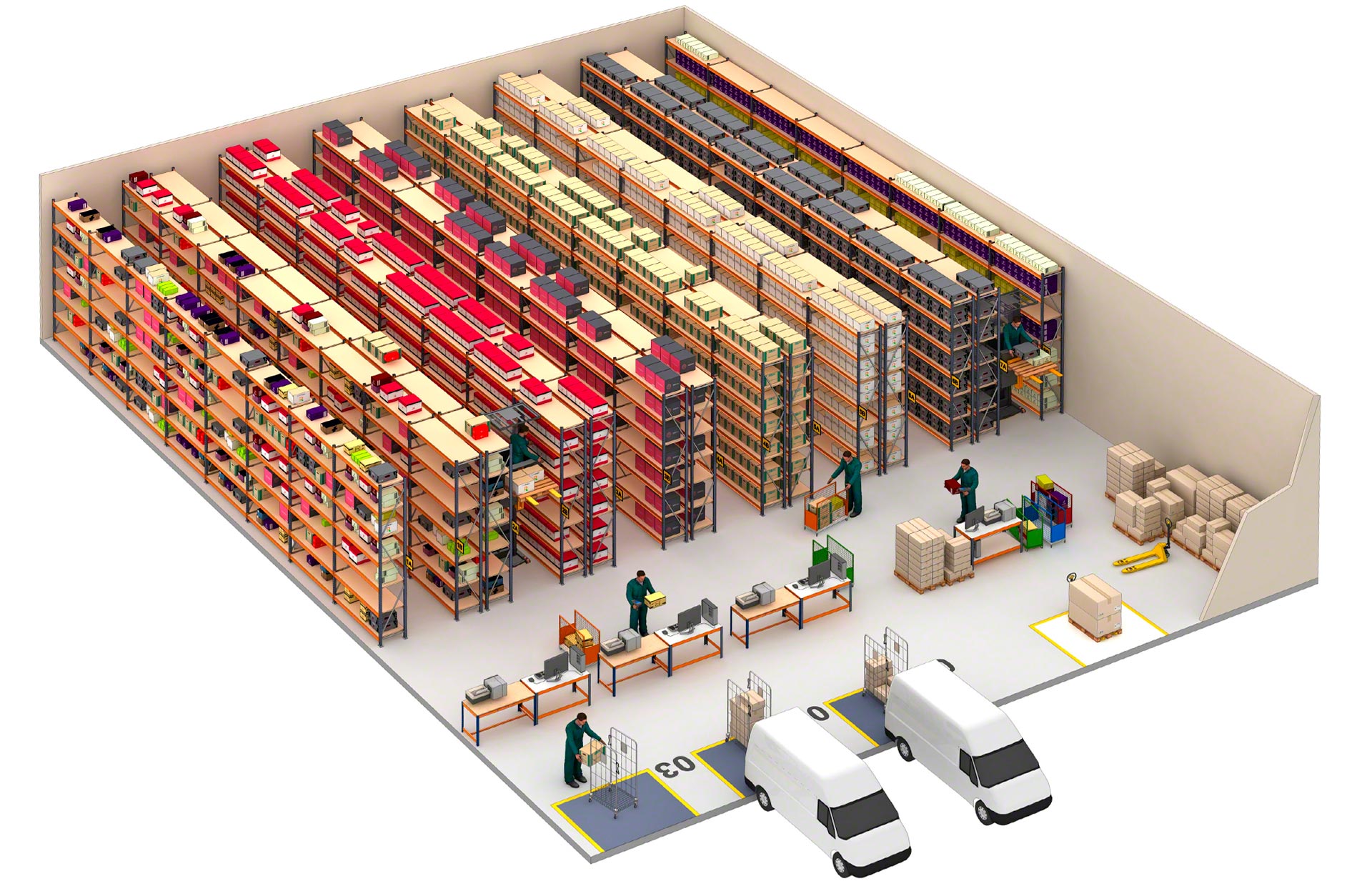

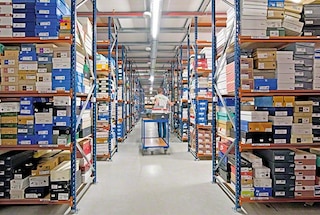

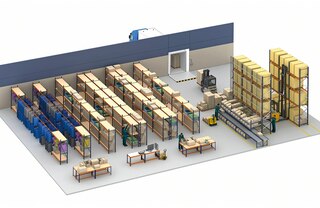

De M7-grootvakstellingen voor picking zijn ideaal voor e-commerce magazijnen

Magazijnen voor e-commerce

Handmatige toegang tot opgeslagen SKU's stroomlijnt de orderpicking.

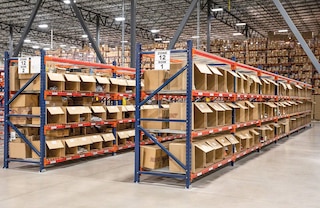

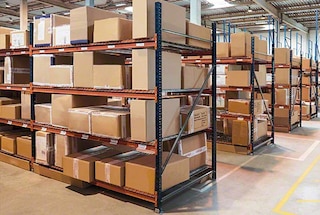

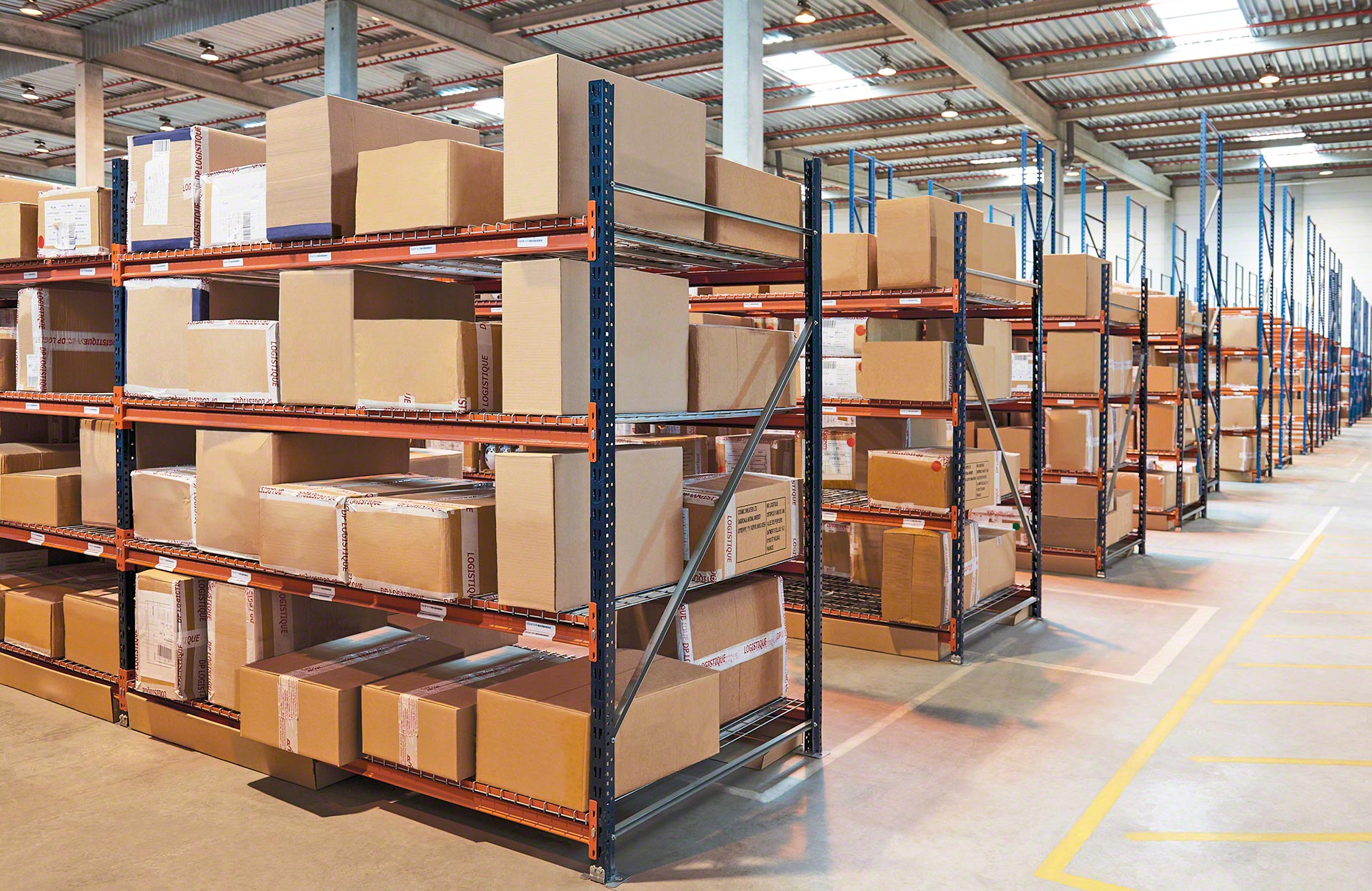

De grootvakstellingen kunnen erg praktisch zijn in pakketmagazijnen

Opslag van pakjes

De stellingen zijn geschikt voor het opbergen van dozen van verschillende gewichten en afmetingen.

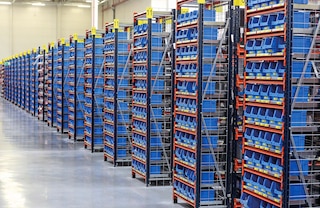

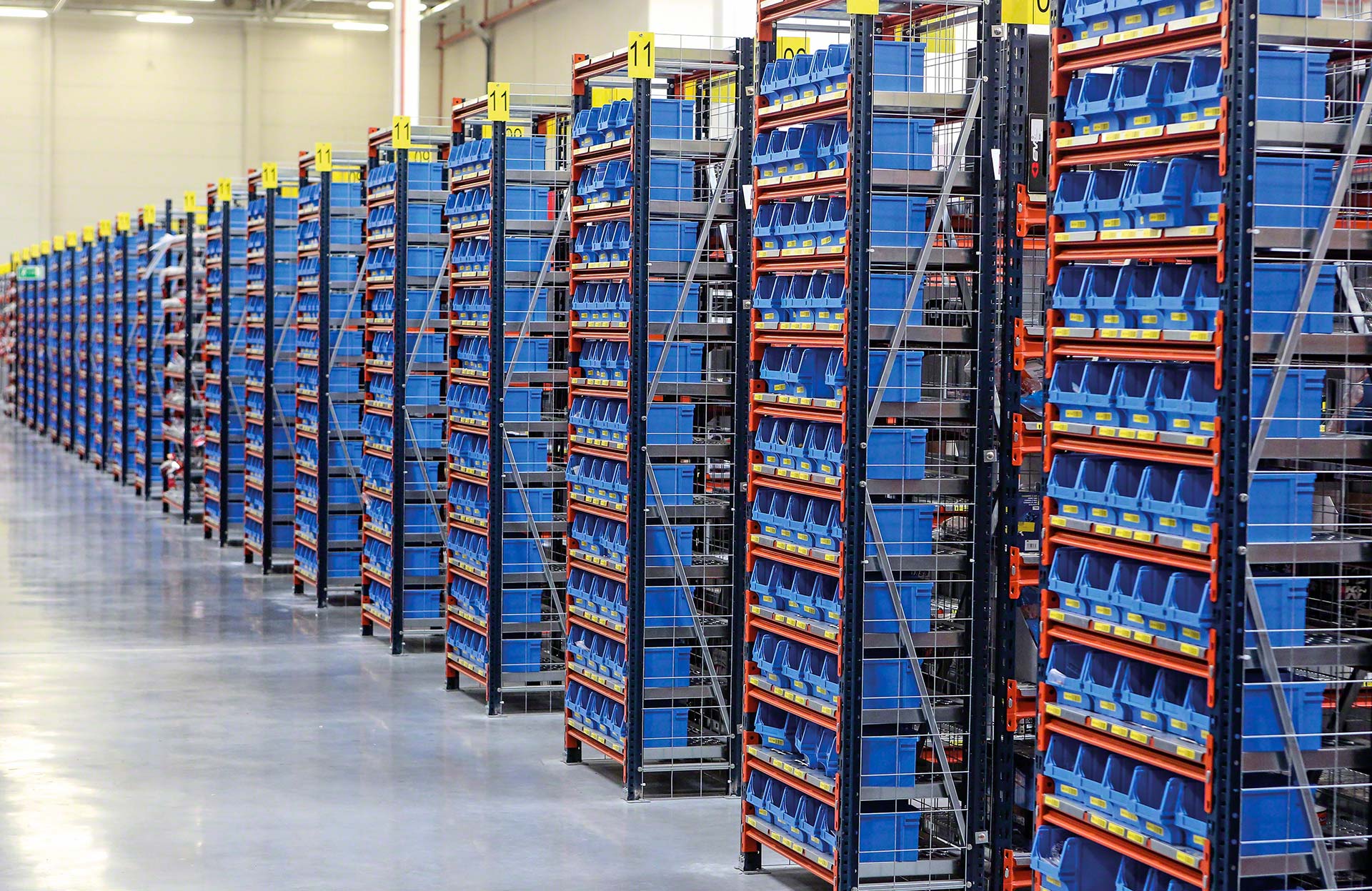

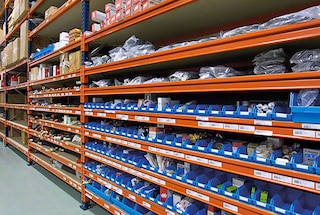

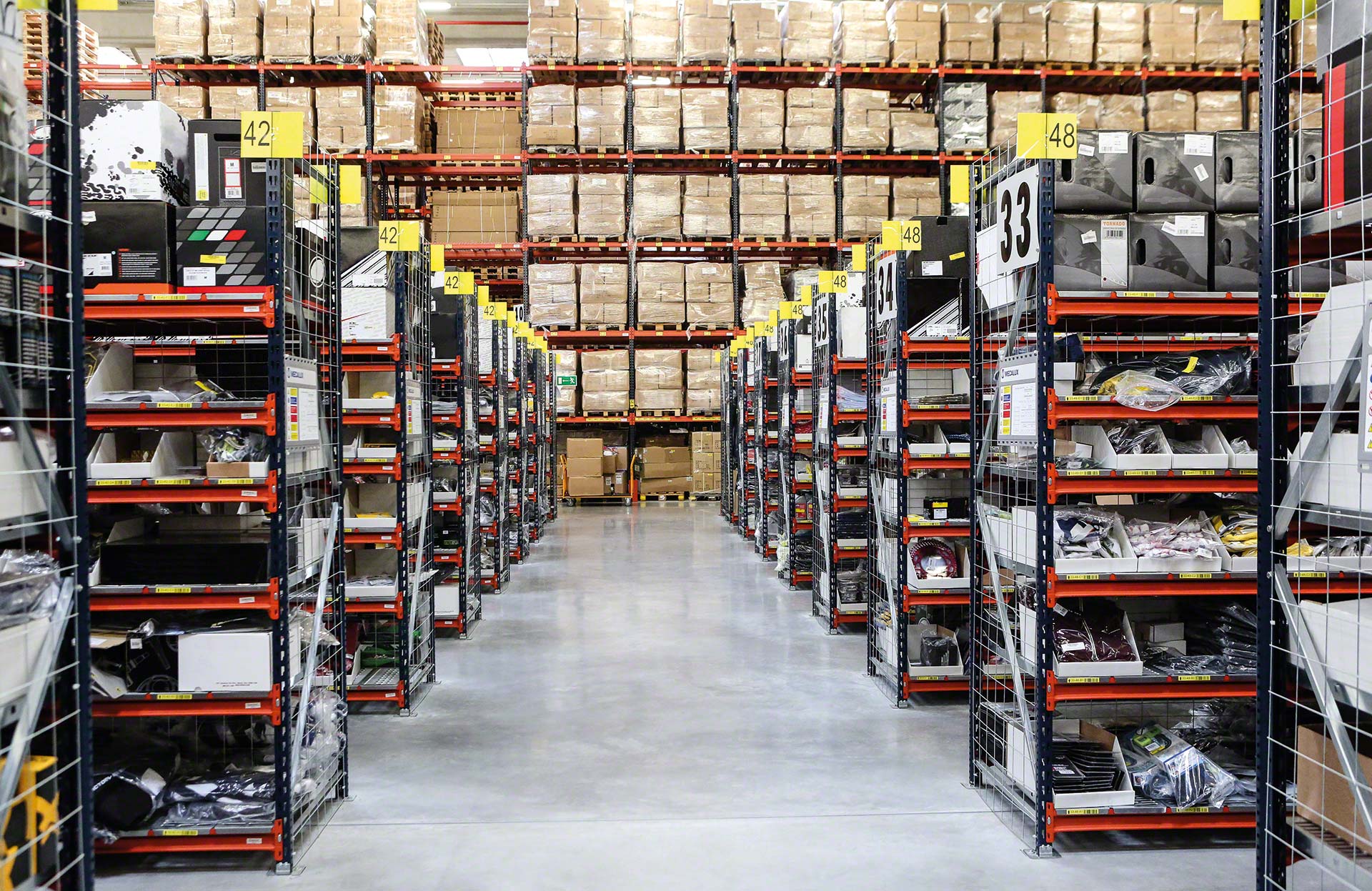

De breedvakstellingen kunnen ook worden gebruikt voor het opslaan van reserveonderdelen

Magazijnen voor reserveonderdelen

Accessoires zoals plastic lades en scheidingswanden maken het mogelijk verschillende soorten kleine onderdelen op te slaan.

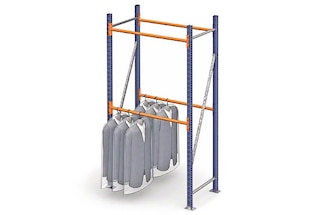

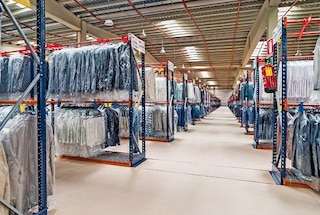

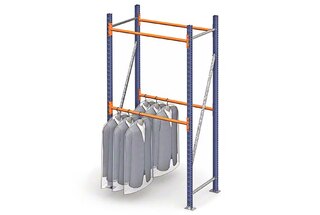

De grootvakstellingen kunnen worden gebruikt om hangende kleding op te bergen

Magazijnen voor kledij aan hangers

De integratie van hangende buizen maakt verticale opslag van kleding mogelijk.

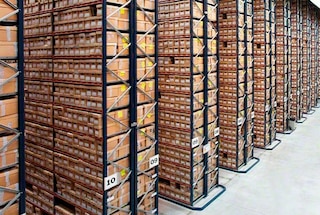

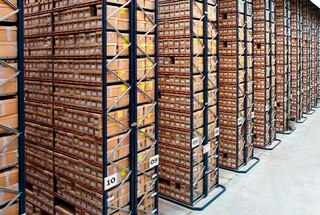

In archieven en documentatiecentra worden vaak breedvakstellingen gebruikt

Archieven en documentatiecentra

De M7-breedvakstellingen kunnen worden gebruikt om archiefdozen te herbergen.

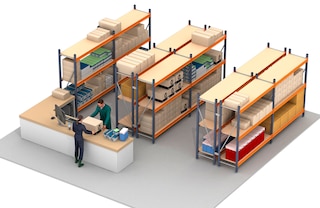

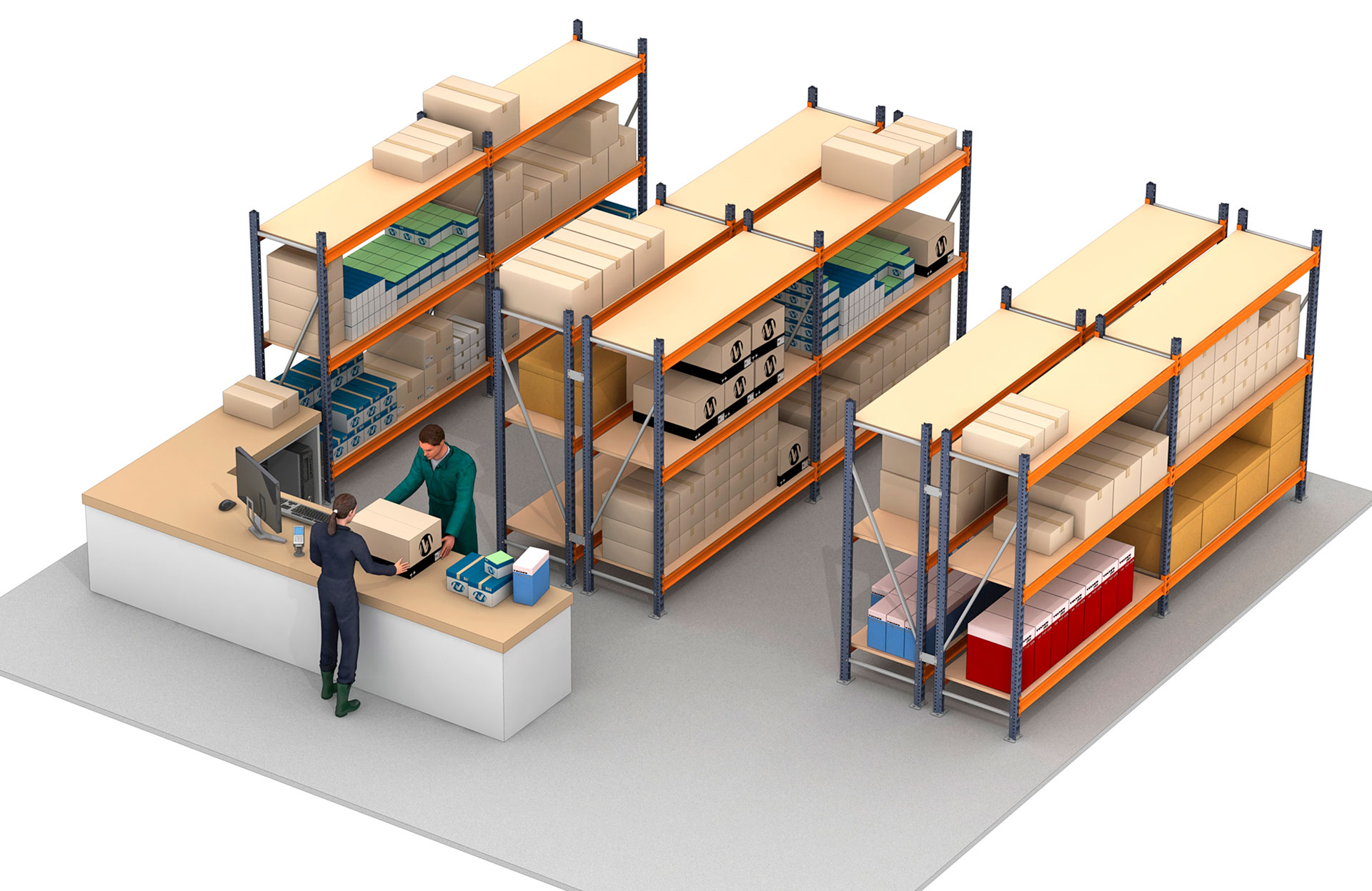

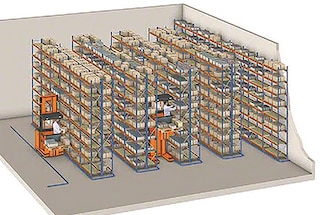

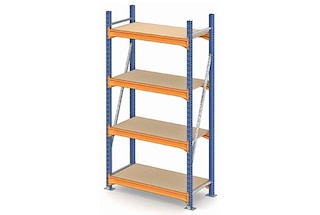

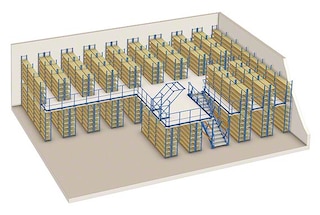

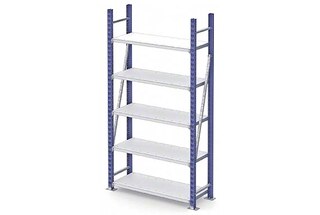

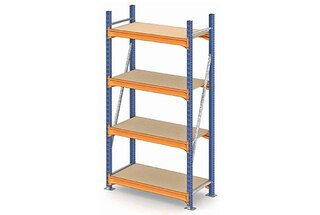

Opstellingen van de M7-grootvakstellingen

Multifunctioneel opslagsysteem geschikt voor verschillende soorten ladingen

De M7 groot vakstellingen zijn verkrijgbaar in verschillende samenstellingen. Dit maakt ze geschikt voor goederen met verschillende gewichten en afmetingen, van kleine onderdelen tot zeer zware producten of speciale en omvangrijke ladingen, zoals banden, buizen en profielen.

Getuigenissen

Decathlon Brazilië

We zijn erg tevreden over de opslagsystemen van Mecalux. We hebben nu meer opslagruimte, systemen die zijn aangepast aan de kenmerken van onze producten en veel meer veiligheid voor onze medewerkers.

Thiago do Nascimento Hoofd logistiek
Decathlon Brazilië
(Barueri, Brazilië)
VST

De M7-grootvakstellingen bieden plaats aan een groot aantal items en vergemakkelijken de orderpicking.

Thierry Guillon Manager van het logistiek centrum
VST
(Les Essarts, Frankrijk)
Grupo Morsa

De stellingen helpen ons om onze activiteiten soepel uit te voeren, vooral bij het orderpicken. De operatoren kunnen items sneller van en naar hun locaties verplaatsen.

Israel Jacinto Gertrudiz Chief Operating Officer
Grupo Morsa
(Oaxaca, Mexico)

Case studies

Magazijn van Le Petit Vapoteur, Franse fabrikant van elektronische sigaretten

Le Petit Vapoteur, gespecialiseerd in de online verkoop van elektronische sigaretten, heeft met hulp van Mecalux een nieuw magazijn geopend. Het is uitgerust met legbordstellingen en loopbruggen op drie verdiepingen, voor orderpicking. Maakt het klaarzetten van 5.000 bestellingen per dag gemakkelijker. Verder lezen

Magazijn van Le Petit Vapoteur, Franse fabrikant van elektronische sigaretten
Meer casestudy’s bekijken

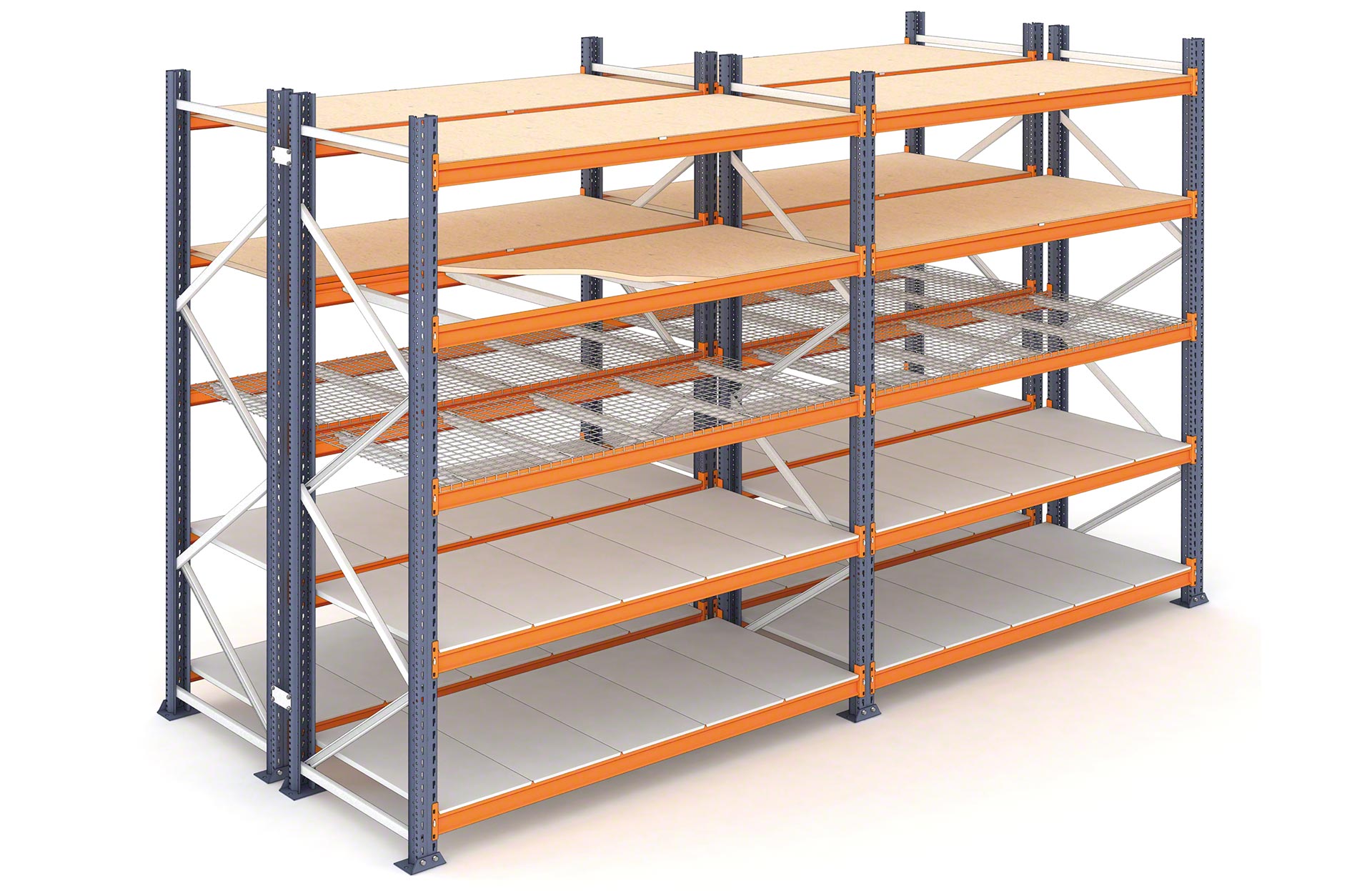

Onderdelen van de M7-grootvakstellingen

De verschillende onderdelen van de M7 groot vakstellingen zijn vervaardigd met materialen van topkwaliteit. Deze bieden het systeem de betrouwbaarheid en veiligheid die kenmerkend zijn voor de opslagoplossingen van Mecalux.

De basisstructuur van M7-grootvakstellingen bestaat uit jukken, liggers en legborden. Deze onderdelen bieden het geheel de nodige robuustheid en stabiliteit om verschillende soorten zware en grote ladingen te dragen.

De legborden vormen de vlakke oppervlakken waarop de goederen op de verschillende opslagniveaus worden geplaatst. Ze kunnen steunen op balken of beugels en zijn verkrijgbaar in verschillende materialen en afwerkingen.

De M7-grootvakstellingen en breedvakstellingen bevatten een reeks veiligheidscomponenten (sommige standaard, andere optioneel) die de stabiliteit van het geheel garanderen en ongelukken met operatoren of opgeslagen goederen kunnen voorkomen.

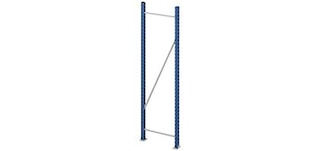

De jukken zijn gemaakt van staanders en dwarsstukken

Jukken

Verticale elementen bestaande uit twee staanders verbonden door diagonale verbindingsstukken waarop de liggers zijn gemonteerd.

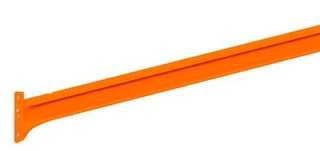

De liggers zijn horizontale elementen die het legbord ondersteunen en de stelling stijver maken

Liggers

Horizontale elementen bevestigd aan de staanders door middel van verbindingsstukken of klemmen waarop de legborden worden geplaatst. Er zijn twee soorten liggers: gestanst en gelast.

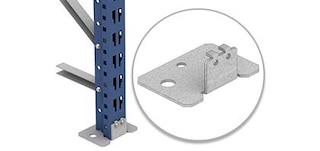

De staanders rusten op de grond met voeten

Voeten van de jukken

De jukken worden op de grond ondersteund door voeten aan de onderkant van de staanders. Er zijn verschillende soorten, afhankelijk van het type staander.

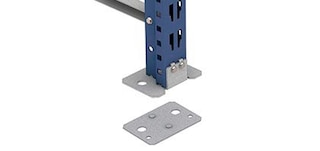

Nivelleerplaten worden gebruikt wanneer rekken op oneffen vloeren worden geplaatst

Nivelleerplaten

Hierdoor kunnen de grootvakstellingen waterpas staan op een oneffen vloer. Er zijn platen voor elk type staander en met verschillende diktes voor meer precisie.

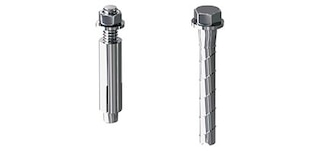

De ankers bevestigen de M7-grootvakstelling aan de vloer

Verankeringen

Ze bevestigen de staanders aan de grond. Ze zijn afhankelijk van de belasting waaraan de stellingen moeten weerstaan en de eigenschappen van de vloer.

Jukverbindingen versterken de stabiliteit van de dubbele stellingen

Jukverbindingen

Stalen onderdelen die de dubbele stellingen met elkaar verbinden, waardoor ze een grotere dwarsstabiliteit krijgen.

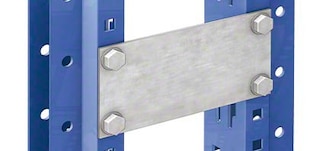

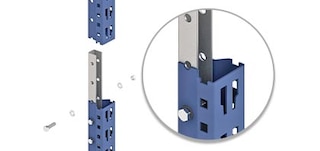

De juk koppelstukken verbinden twee verticale staanders met elkaar

Juk koppelstukken

Deze verbinden twee verticale staanders en worden gebruikt als de installatie van jukken met staanders uit één stuk niet mogelijk is door hoogte van het magazijn.

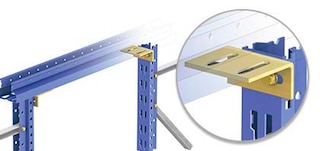

Verbindingsstukken garanderen de dwarsstabiliteit van de hoge stellingen

Verbindingsstukken

Ze verbinden de stellingen bovenaan wanneer er extra dwarsstabiliteit noodzakelijk is. Deze stukken worden gebruikt als de hoogte zeven keer de diepte is.

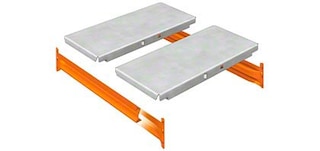

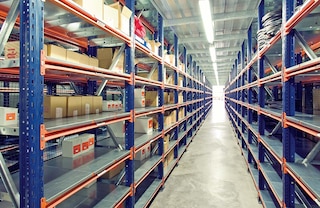

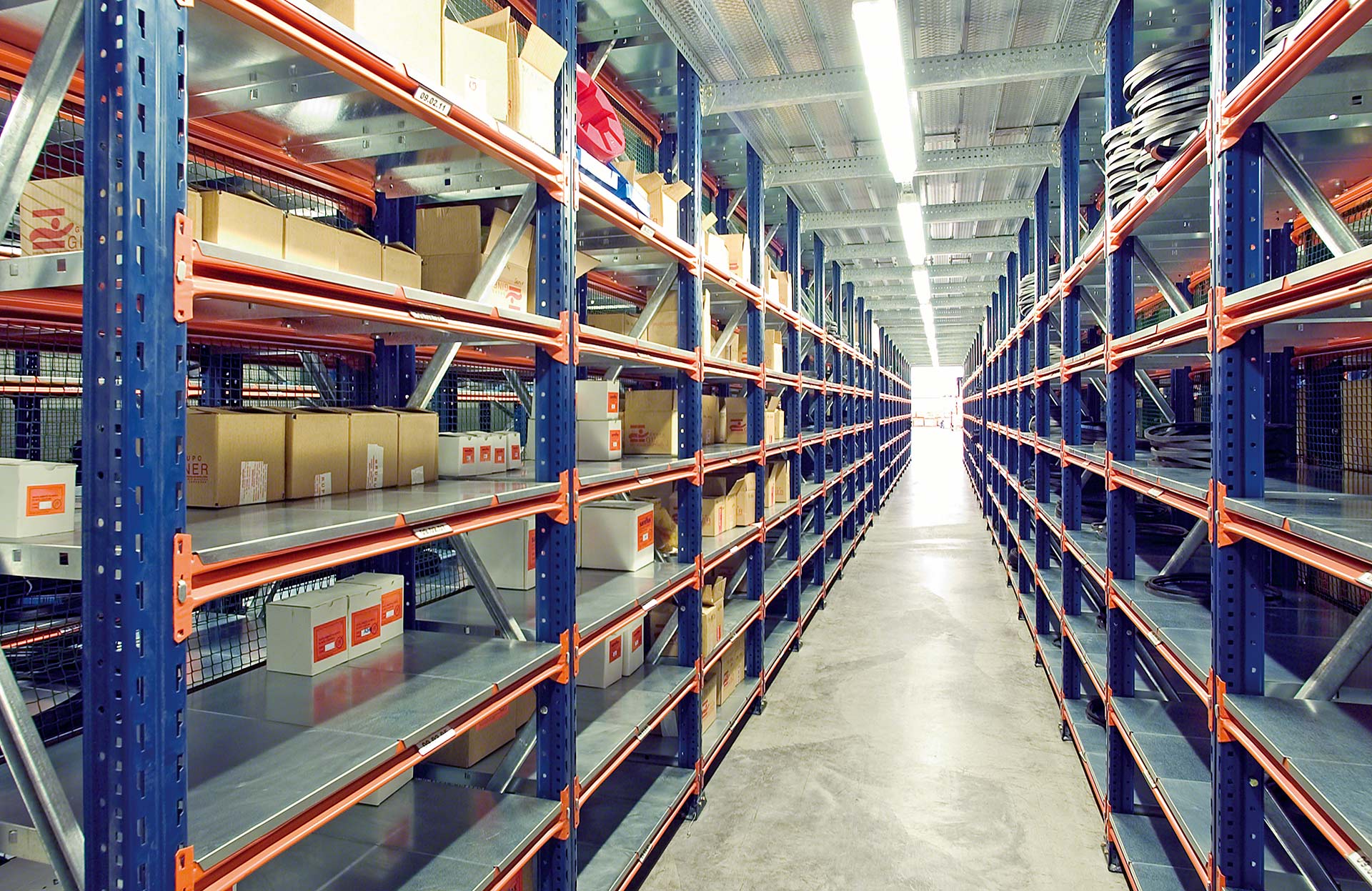

De gegalvaniseerde panelen rusten op de liggers van de stelling

Gegalvaniseerde panelen

Deze rusten op de liggers. Elk niveau bestaat uit meerdere panelen met een variabele breedte, afhankelijk van de lengte van het niveau en het gewicht van de lading die erin wordt opgeslagen.

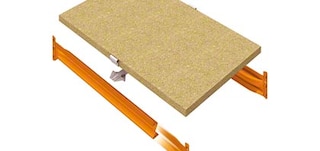

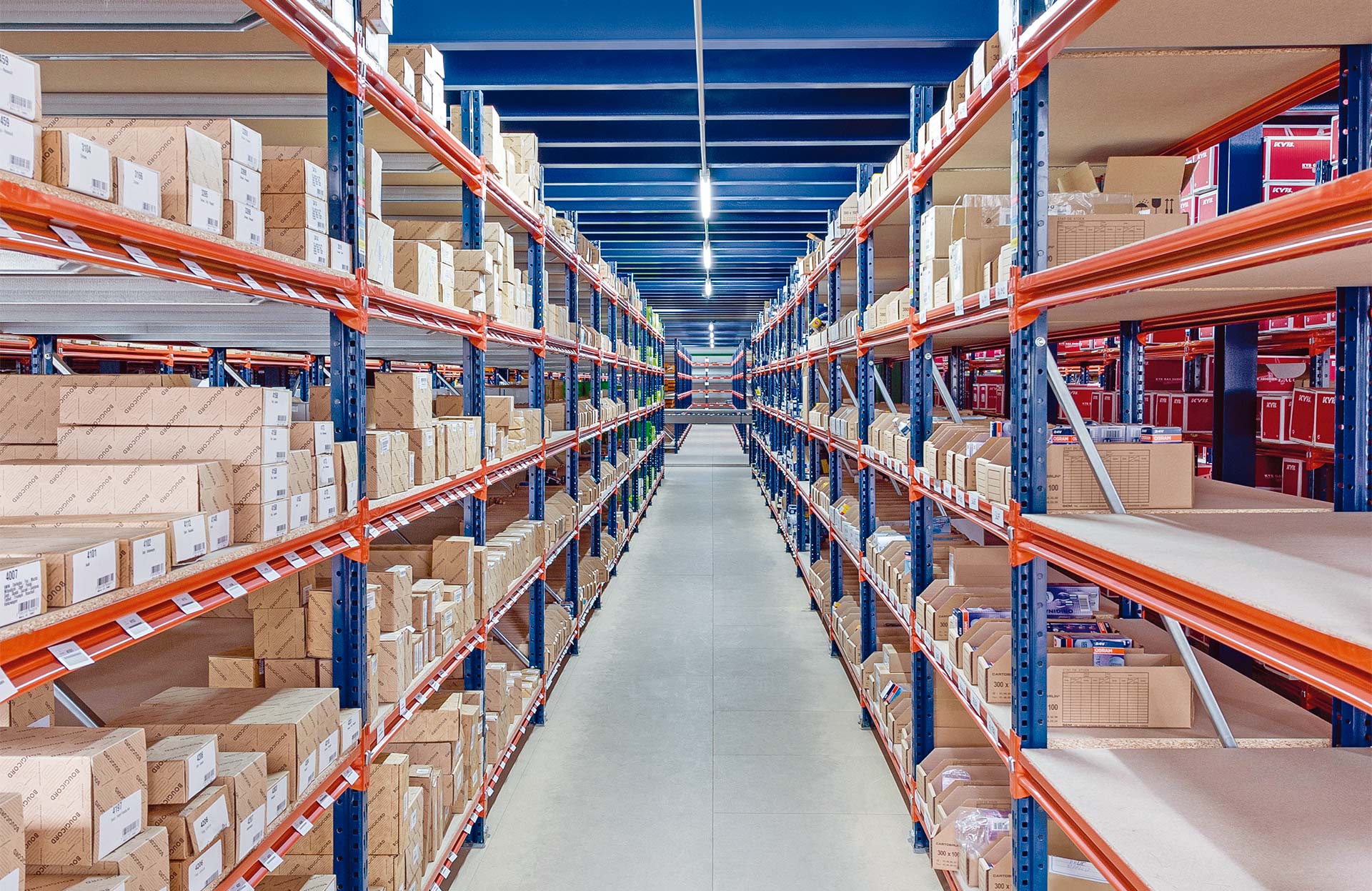

Houten legborden kunnen een dwarsbalk bevatten om hun draagvermogen te versterken

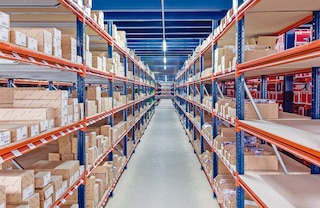

Spaanplaatpanelen

Deze worden tussen de liggers gemonteerd. De dikte en afmetingen zijn aangepast aan het type belasting dat op elk niveau moet worden ondersteund.

As prateleiras de madeira corrida são utilizadas em níveis muito profundos

Houten panelen

Legborden gemaakt uit één stuk hout, gebruikt als het niveau erg diep is. De structuur wordt versterkt door twee centraal geplaatste liggers.

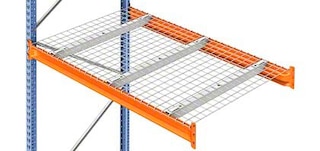

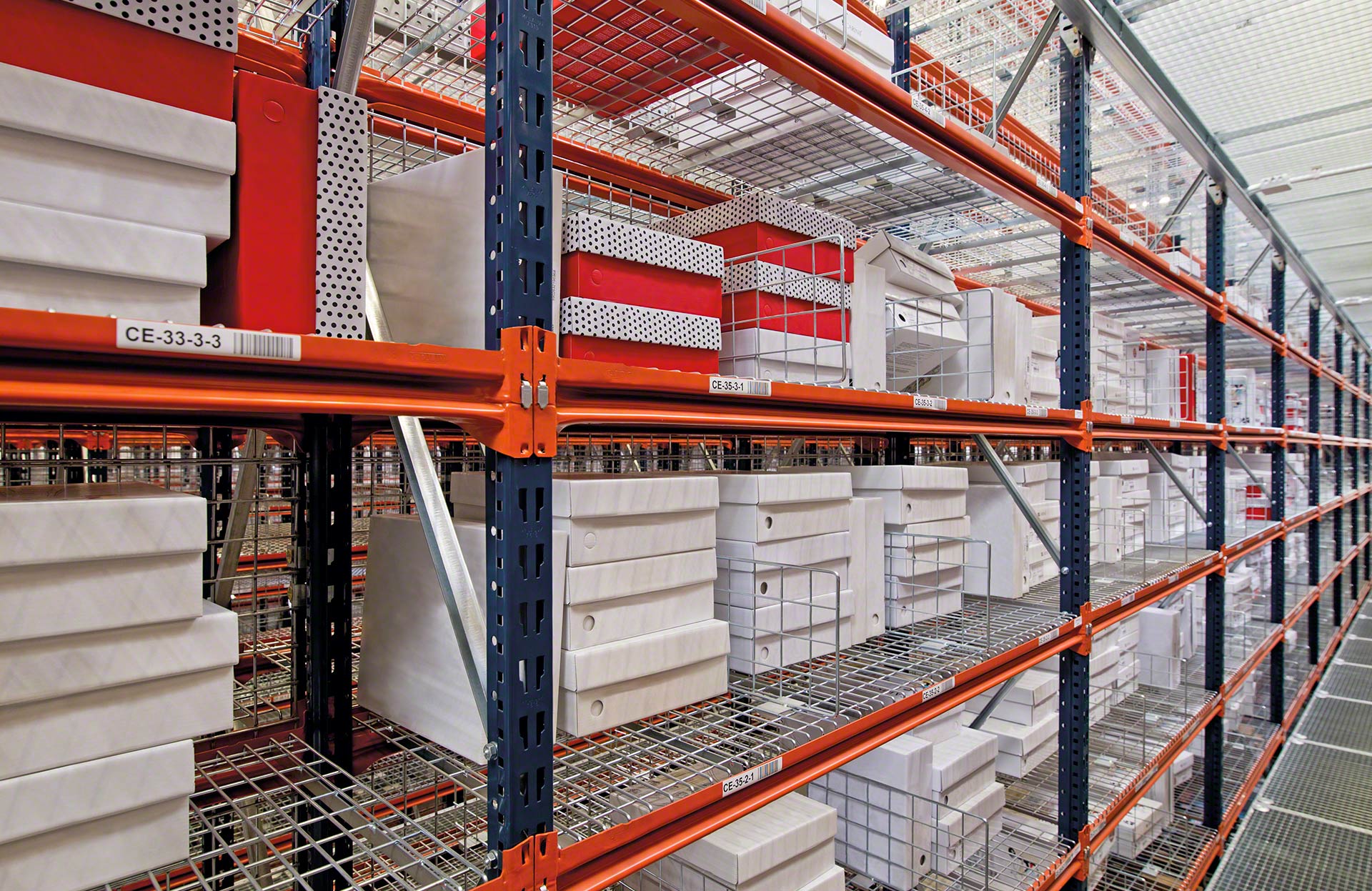

De rechthoekige gaaspanelen worden elektrisch gelast op liggers

Gaaspanelen

Rechthoekig gaas gelast op dwarsbalken. Deze rusten op de liggers en vergemakkelijken de ventilatie van de opgeslagen goederen en de doorgang van water als het brandbeveiligingssysteem is geactiveerd.

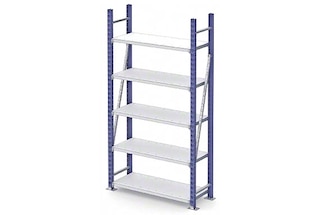

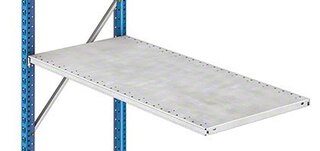

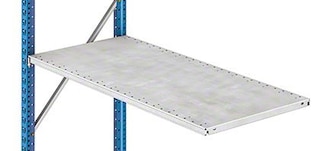

HM-panelen zijn gemaakt van gegalvaniseerd plaatstaal uit één stuk

HM-panelen

Gemaakt van gegalvaniseerd plaatstaal uit één stuk. Ze worden gebruikt op niveaus die alleen uit legborden en steunen bestaan, zonder liggers.

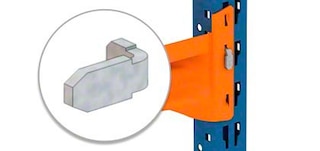

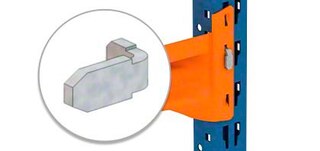

Veiligheidsklemmen voorkomen dat de liggers per ongeluk verschuiven

Veiligheidsklemmen

Metalen onderdelen die in de behuizing worden geplaatst bij elk verbindingsstuk op de balk om te voorkomen dat de balk per ongeluk verschuift.

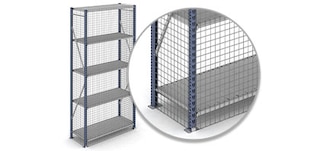

Gaaspanelen aan de zijkant en onderkant bieden extra veiligheid

Gaaspanelen aan de zijkant en onderkant

Gaaspanelen die de grootvakstellingen en breedvakstellingen afschermen om de lading te beschermen of om te voorkomen dat de opgeslagen producten vallen of zich vermengen met producten op andere niveaus.

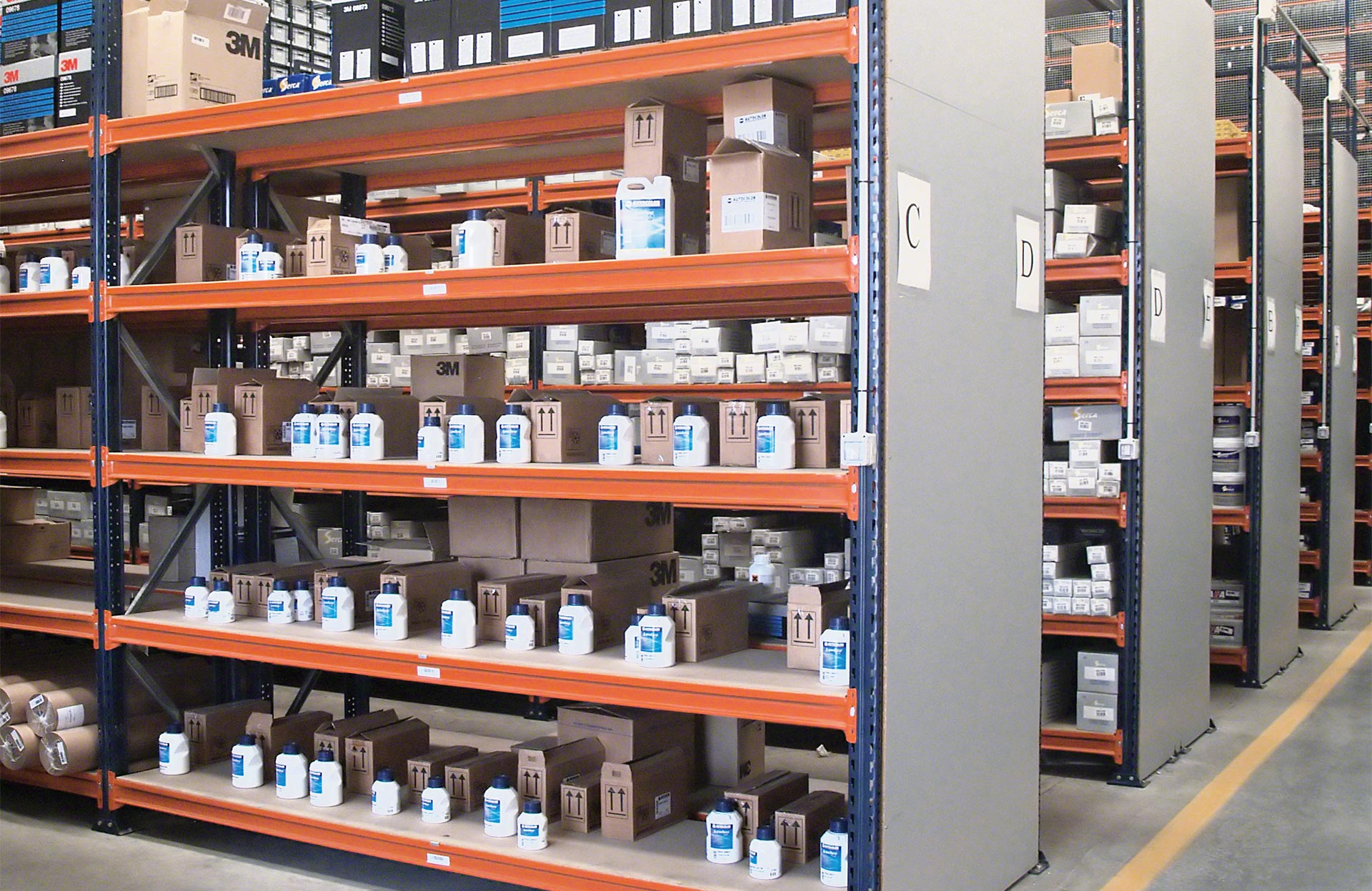

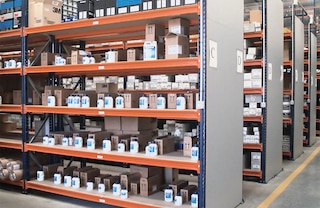

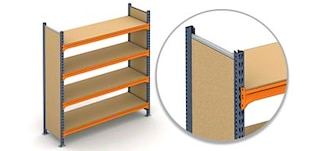

De houten zijkanten bieden een betere afwerking voor de stelling

Houten zijpanelen

Panelen die voorkomen dat opgeslagen producten vallen of zich vermengen met producten op een ander niveau en die de grootvakstellingen of breedvakstellingen een betere afwerking geven.

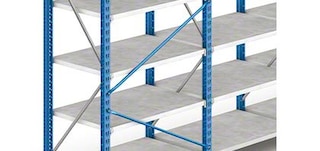

Kruisschoringen worden geplaatst op M7's met HM-panelen om hun stabiliteit te versterken

Verticale kruisschoringen

Buisprofielen met voorgevormde uiteinden die zorgen voor stabiliteit in de lengterichting wanneer de stellingen worden gevormd uit HM-panelen.

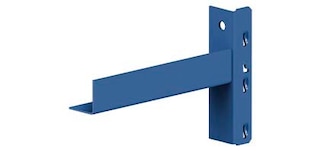

HD-liggers versterken de stijfheid en stabiliteit van hoge stellingen met HM-panelen

HD-liggers

Deze versterken de stijfheid en langsstabiliteit van hoge stellingen gemaakt van HM-panelen (zonder liggers). Ze kunnen het draagvermogen van de panelen ook verhogen.

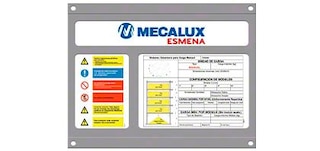

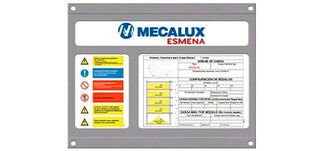

De typeplaatjes geven de technische kenmerken van de M7-grootvakstelling en breedvakstelling aan

Typeplaatjes

Deze vermelden de technische kenmerken van het magazijn (maximumgewicht, hoogte, enz.). Ze worden zichtbaar geplaatst aan de buitenzijde van de stelling.

Accessoires voor M7-grootvakstellingen

De M7-breedvakstellingen van Mecalux kunnen worden uitgerust met verschillende accessoires die de veelzijdigheid vergroten

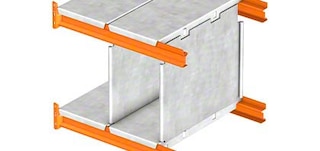

Met de gegalvaniseerde scheidingswanden kunnen compartimenten worden gemaakt binnen het niveau

Gegalvaniseerde scheidingswanden

Verticale scheidingswanden die passen tussen twee panelen bovenaan en twee onderaan om zo compartimenten binnen hetzelfde niveau te creëren. De scheidingswanden kunnen zijdelings worden verplaatst om de breedte van het compartiment te wijzigen.

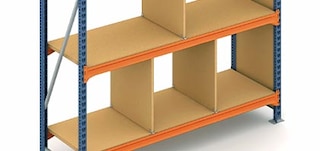

Houten scheidingswanden worden bevestigd met boven- en onderstukken

Houten scheidingswanden

Deze bestaan uit twee stukken bovenaan en twee onderaan die aan de panelen worden bevestigd. Zo ontstaan er compartimenten binnen hetzelfde niveau.

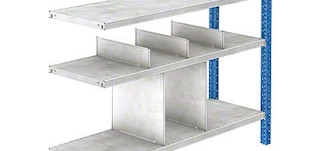

HM-scheidingswanden kunnen worden bevestigd aan het paneel bovenaan en onderaan of alleen aan het onderste paneel

HM-scheidingswanden

Deze passen in de groeven van de panelen en kunnen worden bevestigd aan het paneel bovenaan en onderaan (waardoor de volledige hoogte van het niveau wordt verdeeld) of alleen aan het onderste paneel.

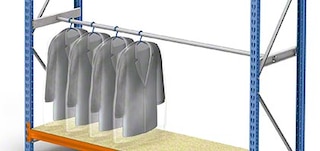

Hangende buizen maken de opslag van opgehangen producten mogelijk

Hangbuizen

Deze buizen worden gebruikt om hangende producten in op te bergen zonder dat ze uitsteken voorbij de onderkant van de breedvakstelling. Zowel enkele als dubbele buizen zijn mogelijk.

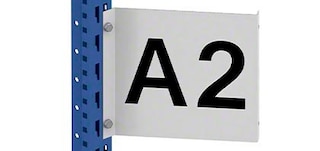

De signalisatieborden maken het mogelijk om de M7-grootvakstellingen te identificeren

Signalisatieborden

Rechthoekige platen aan de uiteinden van de stellingen om deze te identificeren met letters of cijfers.

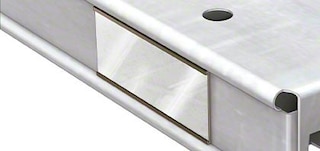

Magnetische signalisatieborden worden gebruikt om producten en niveaus te identificeren

Magnetische signalisatieborden

Magnetische kunststofprofielen die op de voorkant van HD-panelen worden geplaatst om producten, niveaus of vakken in de niveaus te markeren.

Catalogus

Catalog - 4 - Picking-m7 - nl_NL

M7-grootvakstellingen en breedvakstellingen

Opslagsysteem voor zware ladingen

Download
MS_Picking_NL_2023.pdf

Veiligheidshandleiding voor het magazijn

Werking, gebruik, service en onderhoud van stellingen voor manuele belading

Download

Veelgestelde vragen

Grootvakstellingen en breedvakstellingen zijn opslagsystemen met handmatige toegang voor zware en/of omvangrijke producten. Ze worden ook vaak gebruikt voor middelzware goederen.

Het maximale gewicht dat M7-grootvakstellingen kunnen dragen, hangt af van de opstelling (soorten liggers, legborden, enz.). De meest robuuste combinaties hebben een maximaal draagvermogen van meer dan 1.000 kg per niveau.

M7-breedvaktstellingen zijn verkrijgbaar in een reeks standaardcombinaties om te voldoen aan uiteenlopende vereisten. De beschikbare hoogtes variëren van 1.000 tot 3.000 mm, lengtes van 1.000 tot 2.700 mm en dieptes van 400 tot 1.200 mm. Er zijn ook grotere dieptes mogelijk zijn met extra staanders of door te werken met een dubbel juk).

Ja. De M7-breedvakstellingen van Mecalux kunnen tot 20 m hoogte bereiken. In magazijnen met een maximale hoogte van 12 m kunnen orderpickingmachines gebruikt worden om de bovenste niveaus te bereiken. Bij een hoogte van meer dan 12 m moeten een verhoogd gangpad gebouwd worden om toegang te krijgen tot de bovenste niveaus.

De M7 is een veelzijdig dat een breed scala aan ladingen aankan. Van kleine onderdelen, losse producten, dozen en pakketten tot hangende kleding, banden en grote voorwerpen of voorwerpen met bijzondere afmetingen.

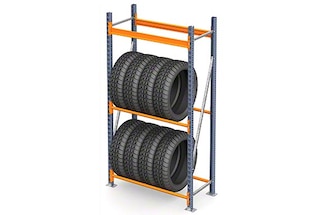

Ja, dankzij de verschillende beschikbare opstellingen. Het model waarbij enkel liggers gebruikt worden om de niveaus te vormen, is bijvoorbeeld geschikt voor grote cilindrische voorwerpen zoals banden en velgen. Door enkele of dubbele ophangbuizen aan de breedvakstelling toe te voegen, kan ook hangende kleding worden opgeslagen.

De M7-grootvakstellingen en breedvakstellingen van Mecalux zijn snel, eenvoudig en veilig te monteren. In slechts een paar stappen is het geheel volledig gemonteerd en klaar voor gebruik.

Ja. De hoogte van de legborden in de M7-grootvakstelling kan per 50 mm worden aangepast. Hierdoor kan de hoogte van elk niveau eenvoudig worden aangepast aan het type opgeslagen goederen.

Ja. De M7-breedvakstellingen zijn een 100% schaalbare opslagoplossing die eenvoudig kan worden uitgebreid met extra modules die verkrijgbaar zijn in de verschillende standaardmaten van de grootvakstelling.
