Shuttle systeem voor magazijnbakken
Het product
Geavanceerde automatisering voor intensieve orderpicking
Het Shuttlesysteem is een oplossing met hoge dichtheid die is ontworpen om de opslag van dozen en magazijnbakken te automatiseren met behulp van een vloot elektrische shuttles die met grote precisie werken. De operationele veelzijdigheid van deze shuttles, die gelijktijdig werken en tussen niveaus kunnen rijden, garandeert een continue goederenstroom van de stellingen naar de pickstations. Dit versnelt de in- en uitslag van dozen aanzienlijk en verhoogt de snelheid van de orderverzameling.

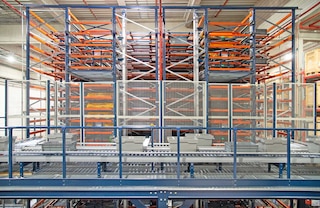

Bovendien benut het Shuttlesysteem van Mecalux de beschikbare ruimte maximaal om de opslagcapaciteit te vergroten. Het is ideaal voor bedrijven in diverse industriële sectoren die een breed assortiment kleine en middelgrote producten beheren en grote dagelijkse ordervolumes verwerken.
Voordelen van het Shuttlesysteem
- Hoog rendement: de snelheid van de shuttlevoertuigen en de dozenliften geven het systeem maximale dynamiek voor het bewegen van goederen, wat de productiviteit van het magazijn ten goede komt.
- Optimaal ruimtegebruik: de compacte stellingen, die tot drie dozen diep kunnen worden beladen, verhogen de opslagdichtheid. Zo wordt de beschikbare ruimte zowel in de lengte als in de hoogte optimaal benut en de magazijncapaciteit vergroot.
- Maximale efficiëntie: de 'goods-to-person'-configuratie vereenvoudigt en versnelt de orderverzameling door de goederenstroom van de stellingen naar de pickstations te automatiseren, de verplaatsingen van het personeel te beperken en pickfouten tot een minimum te reduceren.
- Operationele veelzijdigheid: de shuttles rijden tussen niveaus en worden dynamisch toegewezen aan het vereiste niveau op basis van de uit te voeren taken, wat de initiële investering aanzienlijk verlaagt in vergelijking met systemen waarbij per niveau een vaste wagen vereist is.
- Schaalbaarheid: het modulaire ontwerp van het systeem maakt het toekomstbestendig doordat het eenvoudig kan worden uitgebreid in hoogte, lengte en aantal gangpaden, en doordat extra shuttles kunnen worden toegevoegd naarmate het bedrijf groeit.
- Intelligent beheer: het systeem integreert Easy WMS, de krachtige logistieke software van Mecalux, die fungeert als het centrale brein van de installatie en de locatietoewijzing en taakvolgorde optimaliseert voor een hogere doorvoer en volledige realtime traceerbaarheid van de magazijnvoorraad.
- Eenvoudig onderhoud: de mogelijkheid om werkvlakken te betreden die meerdere opslaglayers omvatten, vereenvoudigt onderhoudstaken en verhoogt de beschikbaarheid van het systeem doordat de operationele continuïteit van de overige zones gewaarborgd blijft.
- Totaaloplossing: Mecalux ontwerpt, produceert, installeert en inbedrijfstelt alle componenten van het Shuttlesysteem, van de stellingen, de shuttles en de liften tot de transportbanen en de systeemsoftware (Easy WMS).
We zijn tevreden over het Shuttlesysteem van Mecalux, omdat we de productiviteit in de opslag, verzending en orderverzameling van reserveonderdelen hebben kunnen verhogen
Toepassingen van het Shuttlesysteem
Oplossing voor intensieve orderverzameling in dozenmagazijnen met een hoge omloopsnelheid
Het Shuttlesysteem van Mecalux optimaliseert het ruimtegebruik en stimuleert de orderverzameling, en past zich aan de eisen van bedrijven uit diverse sectoren die een breed assortiment kleine artikelen opslaan en grote dagelijkse ordervolumes verwerken.

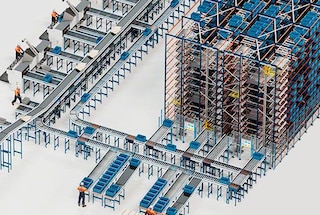

E-commercemagazijnen of magazijnen met een breed assortiment
Het versnelt de pickoperaties bij bedrijven die grote hoeveelheden producten en hoge dagelijkse verzendvolumes beheren, zoals e-commercebedrijven.

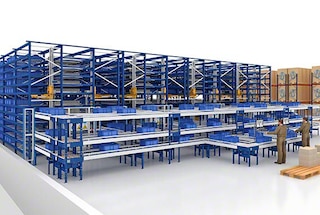

Magazijnen in de farmaceutische sector
Het systeem past zich perfect aan de opslag- en orderverzamelbehoeften van farmaceutische en cosmetische bedrijven.

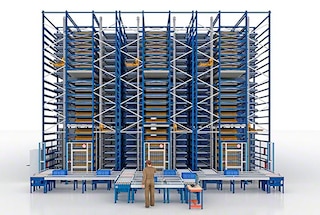

Magazijnen voor reserveonderdelen en componenten
Het optimaliseert het goederenbeheer in magazijnen die reserveonderdelen, componenten en andere kleine artikelen met een hoge omloopsnelheid beheren.

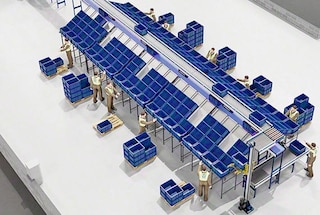

Bevoorrading van sórteres
Het zorgt voor de continue bevoorrading van sórteres voor de gelijktijdige verwerking van grote aantallen orders.
Werking van het Shuttlesysteem
Grote operationele veelzijdigheid voor een ononderbroken en foutloze orderverzameling
Het Shuttlesysteem is een uiterst efficiënte oplossing die is ontworpen om de opslag van dozen te automatiseren en een continue goederenstroom naar de pickstations te garanderen. De multilevel-configuratie garandeert de gelijktijdige en gecoördineerde werking van alle shuttles in de vloot, wat de operationele capaciteit van het magazijn verhoogt ten behoeve van de orderverzameling.
Uitslag van de dozen

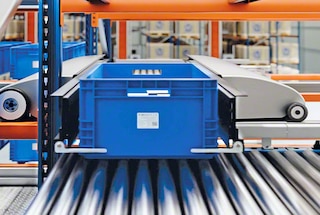

Easy WMS geeft één van de shuttles in de vloot de opdracht om een doos op te halen, waarna de wagen via de rijrails naar de toegewezen locatie rijdt. Vervolgens halen de telescopische armen de gevraagde doos uit de stelling en plaatsen ze die in de laadkuip van de wagen. Indien nodig herhaalt de shuttle de operatie om een tweede doos op te halen.

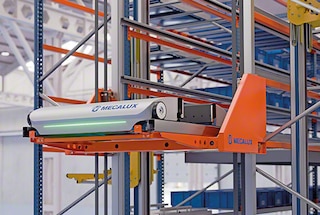

Niveauwisseling van de shuttles
Als de op te halen doos zich op een level bevindt waar geen shuttle aanwezig is, kent Easy WMS de taak toe aan een wagen op een ander level. De aangewezen shuttle rijdt naar het voorste uiteinde van het gangpad en stapt op een lift die hem naar het betreffende level brengt.

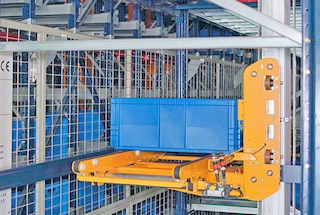

Transport van de dozen naar de lift
Nadat de shuttle de gevraagde dozen heeft opgehaald, rijdt hij naar het voorste uiteinde van het gangpad. Eenmaal daar plaatst hij de dozen op een rollentransportbaan, vanwaar ze worden overgedragen aan de uitsloglift die ze naar het vloerniveau brengt.

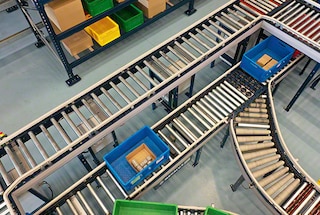

Transport van de dozen via de transportbanen
Zodra het vloerniveau is bereikt, draagt de lift de opgehaalde dozen over aan het transportbaancircuit, dat ze naar het bijbehorende pickstation vervoert.

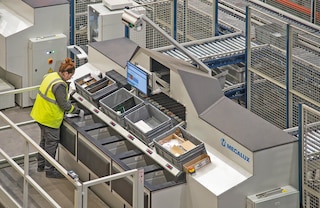

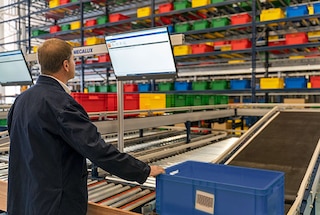

Aankomst van de dozen bij het pickstation
De dozen komen aan bij het pickstation en de orderverzamelaar haalt er de vereiste producten uit. Daarna worden de dozen opnieuw op het transportbaancircuit geplaatst om naar een ander pickstation te gaan of rechtstreeks naar de stelling terug te keren.
Componenten van het Shuttlesysteem
Mecalux ontwerpt en produceert alle componenten van het Shuttlesysteem volledig in eigen beheer, van de shuttles en de stellingen tot de liften, het transportbaancircuit en de pickstations.

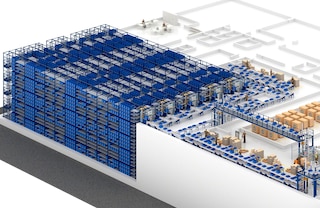

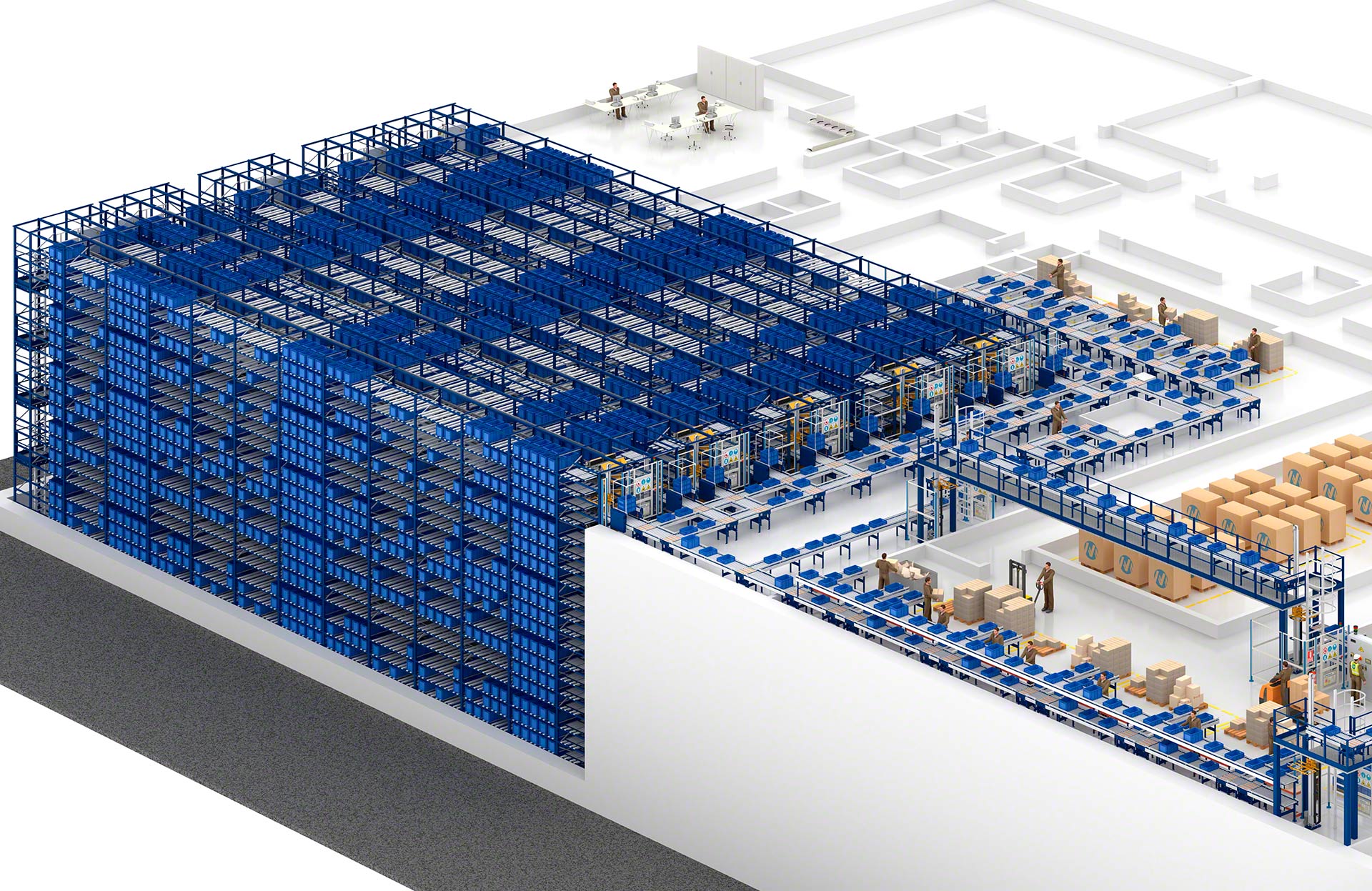

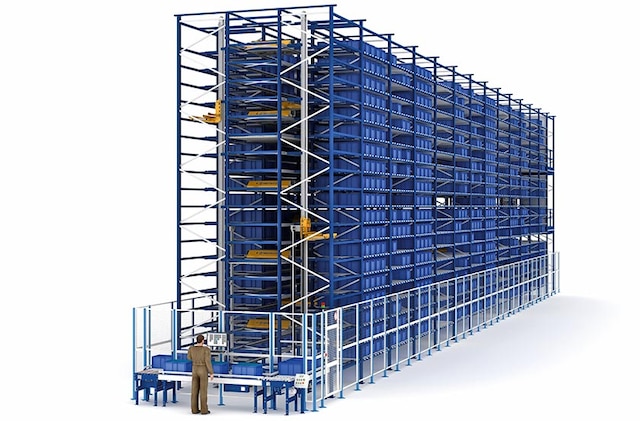

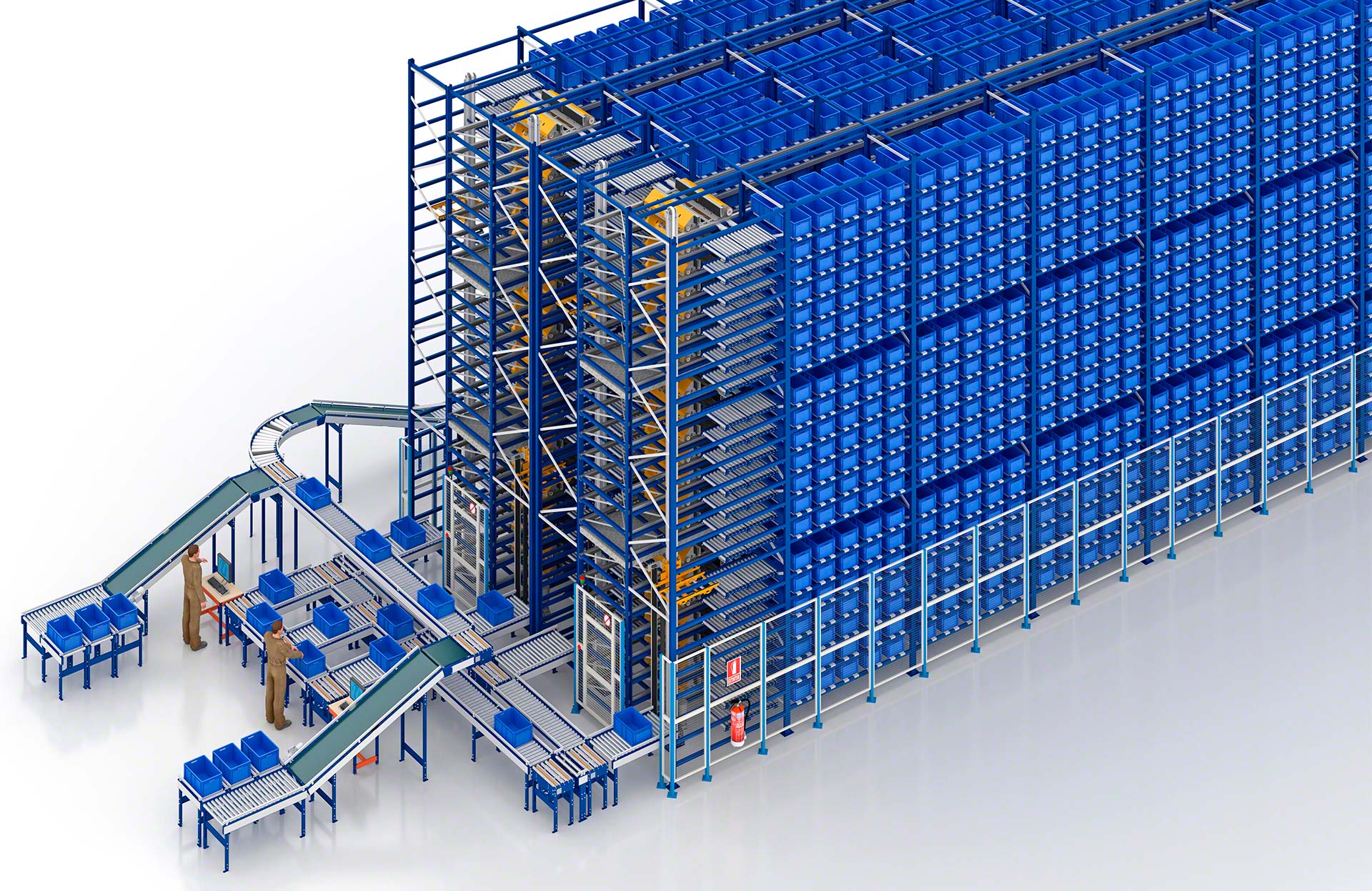

Het Shuttlesysteem bestaat uit compacte stellingen van grote hoogte met één of meer gangpaden. De shuttlevoertuigen rijden door rijkanalen die op elk opslaglevel zijn aangebracht om dozen op hun locaties te plaatsen en op te halen.
De shuttles zijn compacte, gemotoriseerde voertuigen die rijden over rails op de verschillende opslagniveaus. Hun functie is het laden en lossen van dozen en magazijnbakken van de stellingen via een nauwkeurig uithaalsysteem bestaande uit telescopische armen.

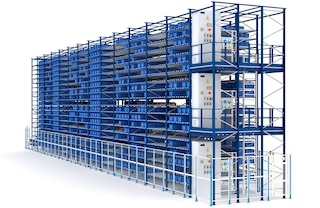

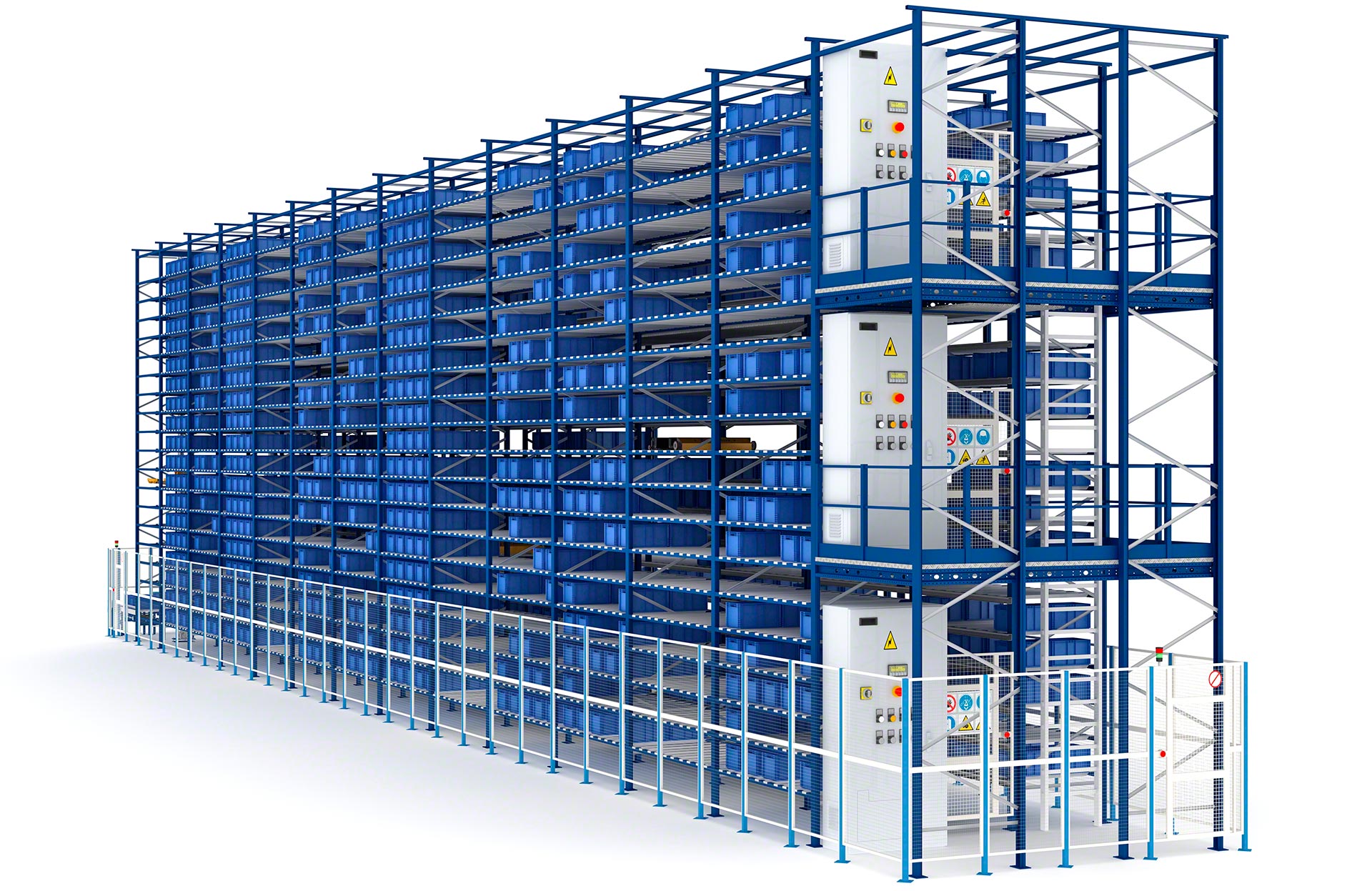

Een platform achter de stellingen biedt snel en veilig toegang tot de binnenste gangpaden via begaanbare passerellen die diverse onderhoudswerkzaamheden vergemakkelijken.

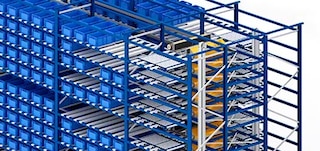

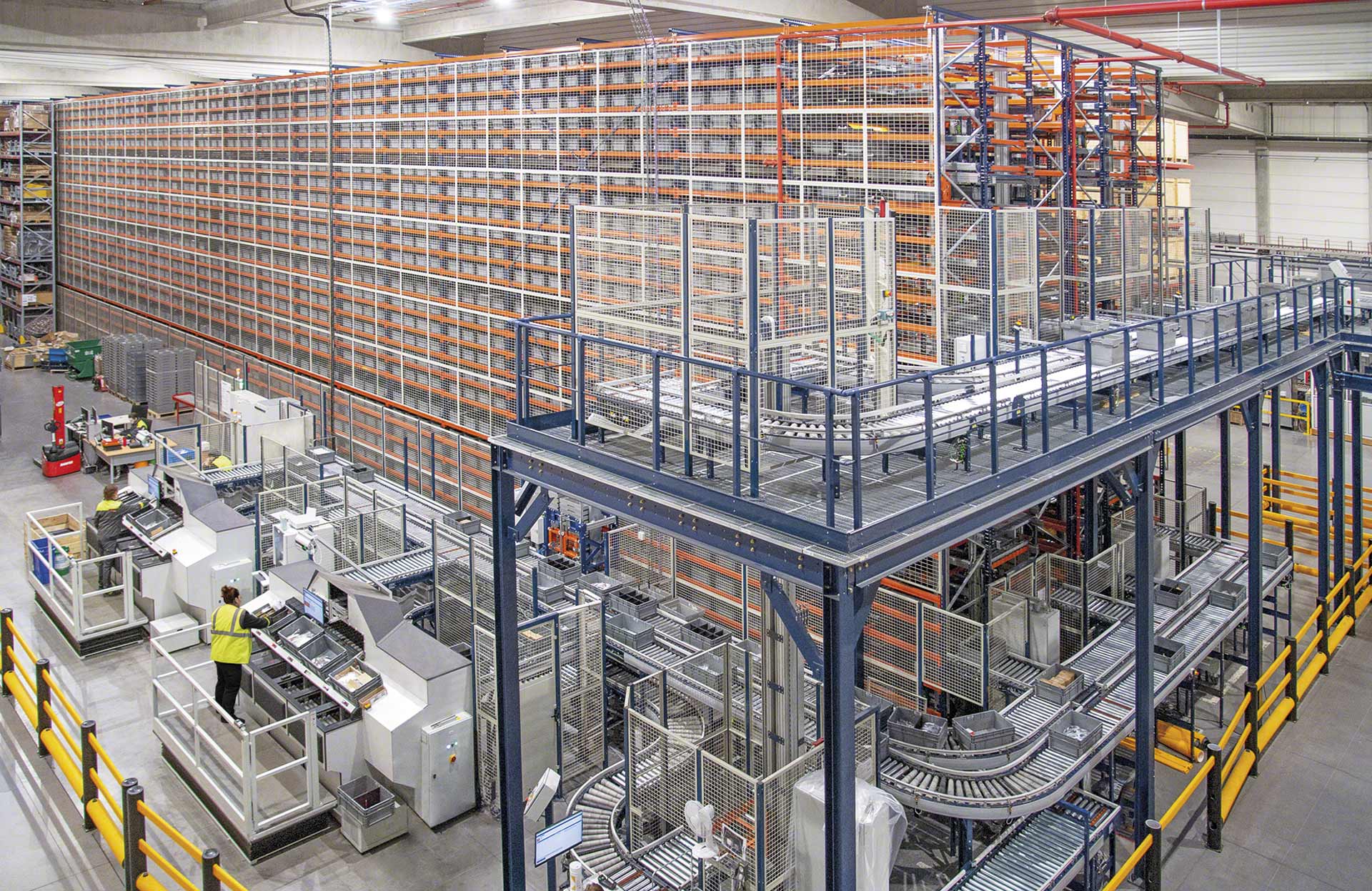

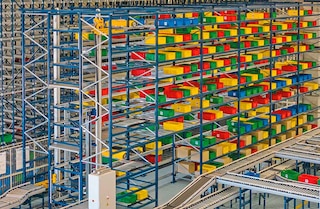

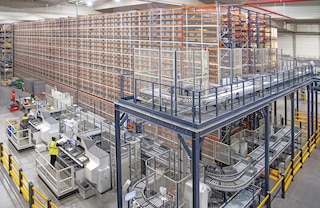

Compacte stellingen
Het Shuttlesysteem maakt gebruik van hoogdichtheidsstellingen die zijn ontworpen om het ruimtegebruik te optimaliseren en de magazijncapaciteit te vergroten. Ze kunnen tot drie dozen diep worden beladen.

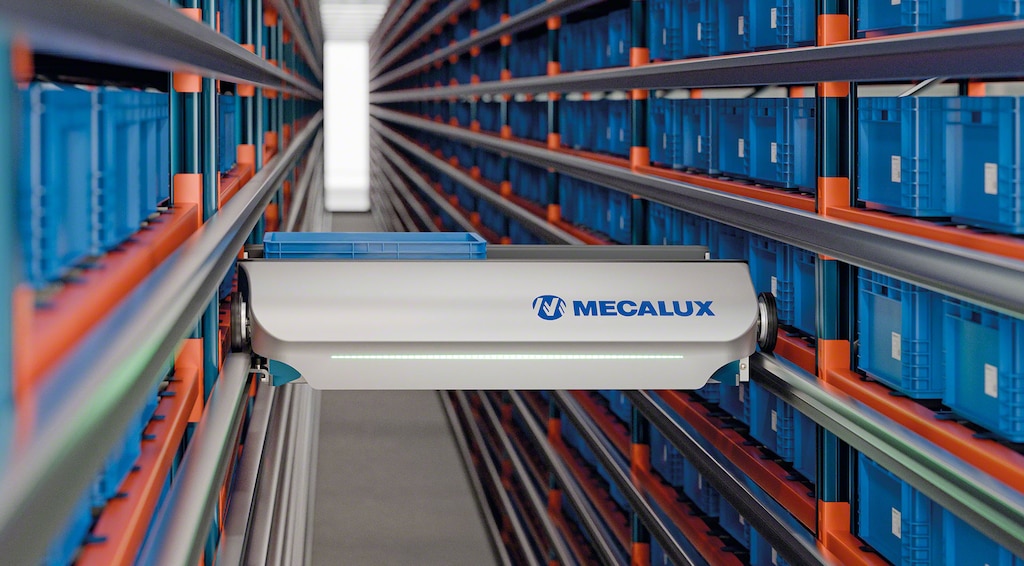

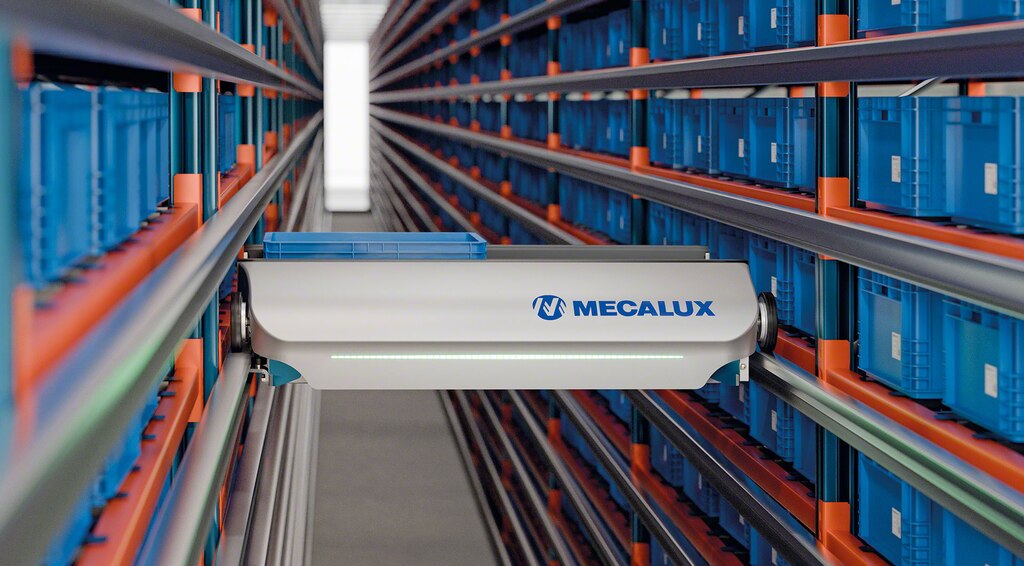

Shuttlevoertuig
De shuttles vormen het centrale component van het systeem. Ze rijden met snelheden tot 4 m/s en kunnen tussen niveaus wisselen, waarbij ze dozen en magazijnbakken volledig autonoom en met grote precisie plaatsen en ophalen.

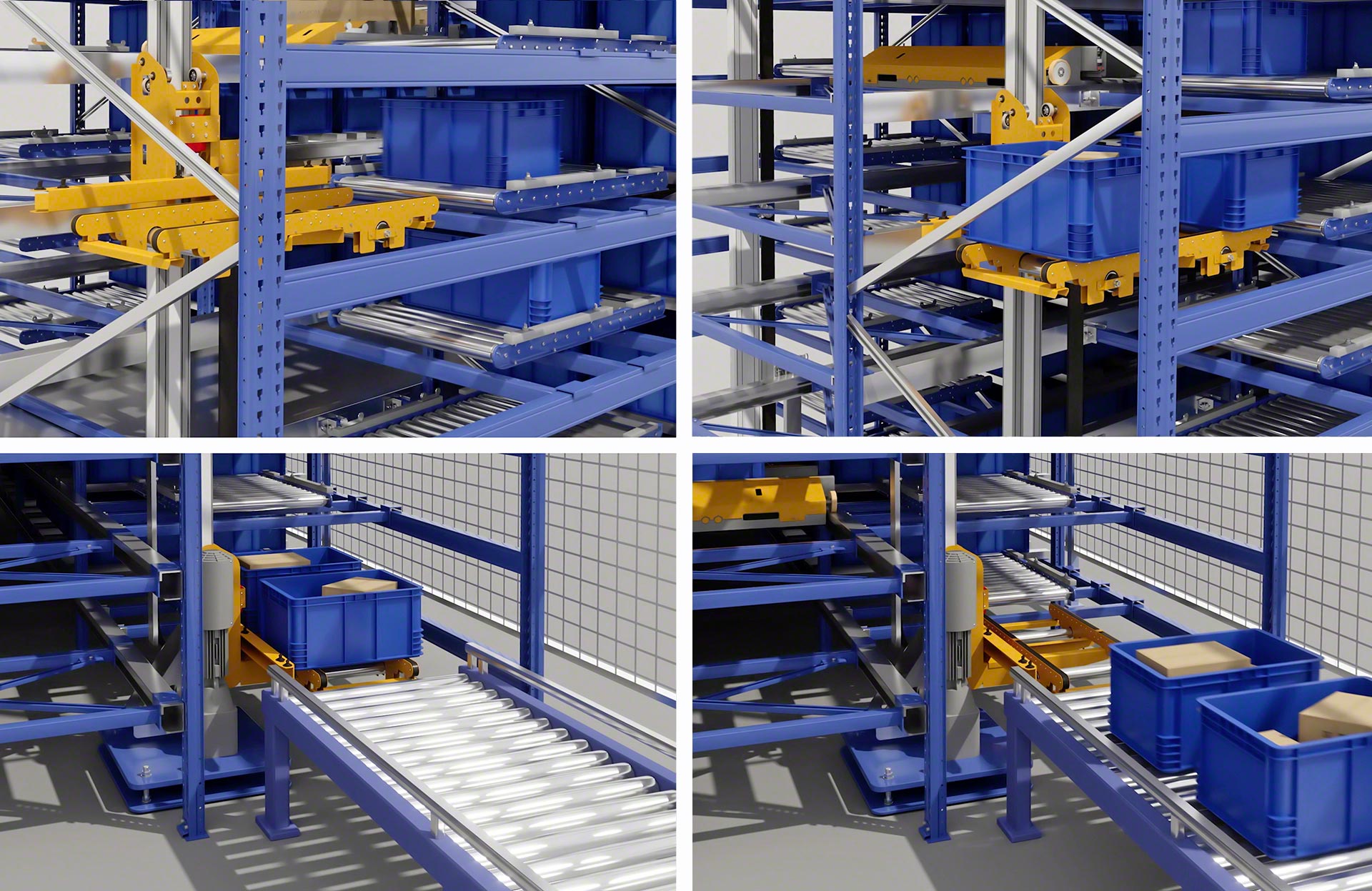

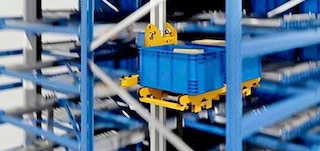

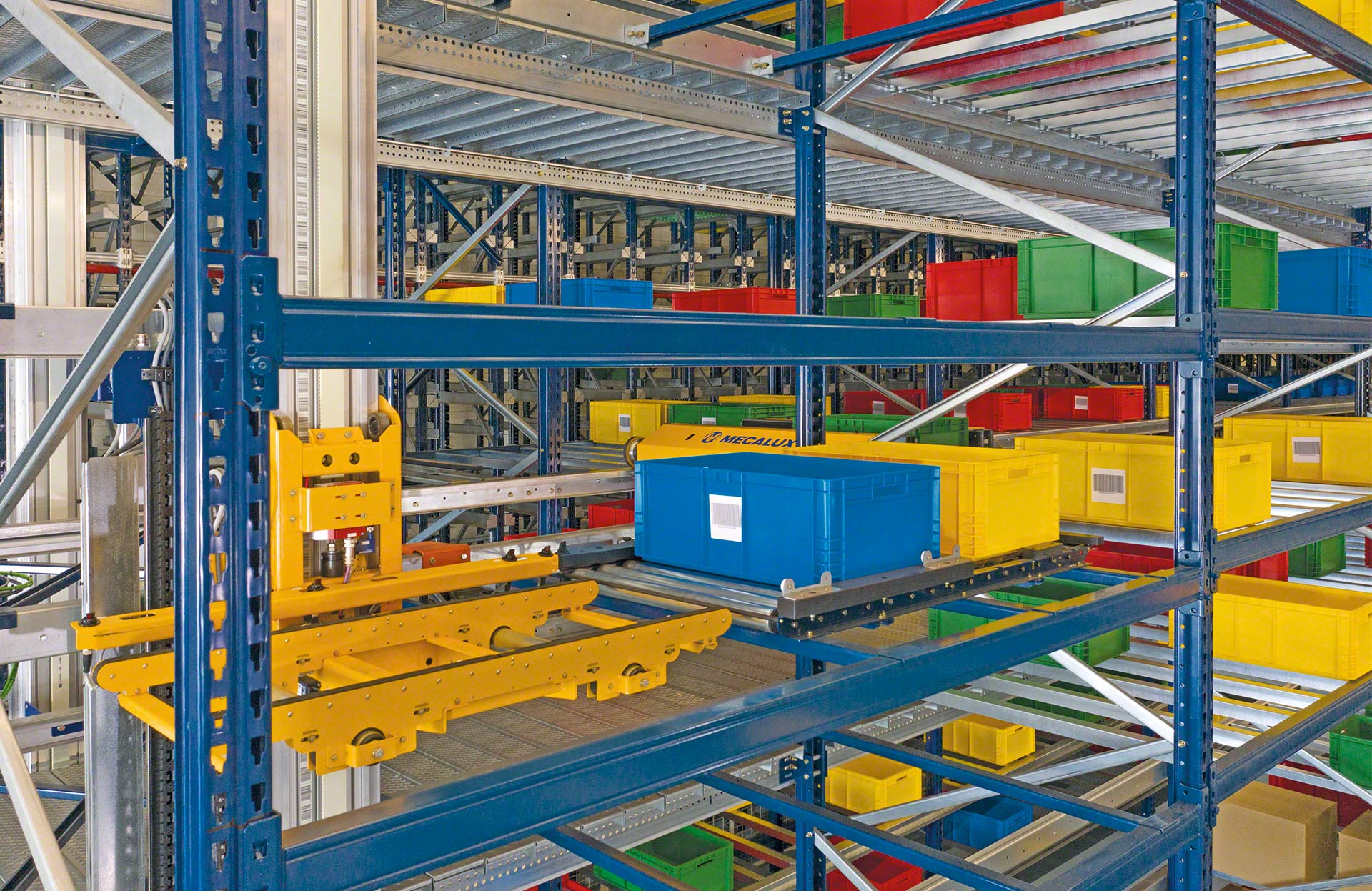

Dozenliften
Ze worden gebruikt om dozen te bewegen tussen het vloerniveau van elk gangpad en de bovenliggende niveaus. Per gangpad worden minimaal twee liften geïnstalleerd — één voor inslag en één voor uitslag — en elke lift kan tot twee dozen tegelijk transporteren.

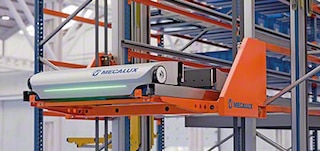

Shuttleliften
Deze liften bevinden zich aan het voorste uiteinde van elk gangpad en bewegen de shuttlevoertuigen tussen niveaus, zodat de shuttles naar een ander opslaglevel kunnen wisselen op basis van de operationele vereisten van het systeem. Per gangpad wordt één lift geïnstalleerd.

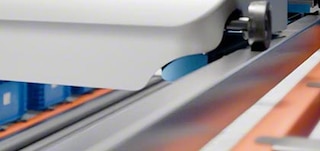

Rijrails
Elk opslaglevel is uitgerust met een paar parallelle horizontale rijrails waarover de shuttles door het gangpad rijden.

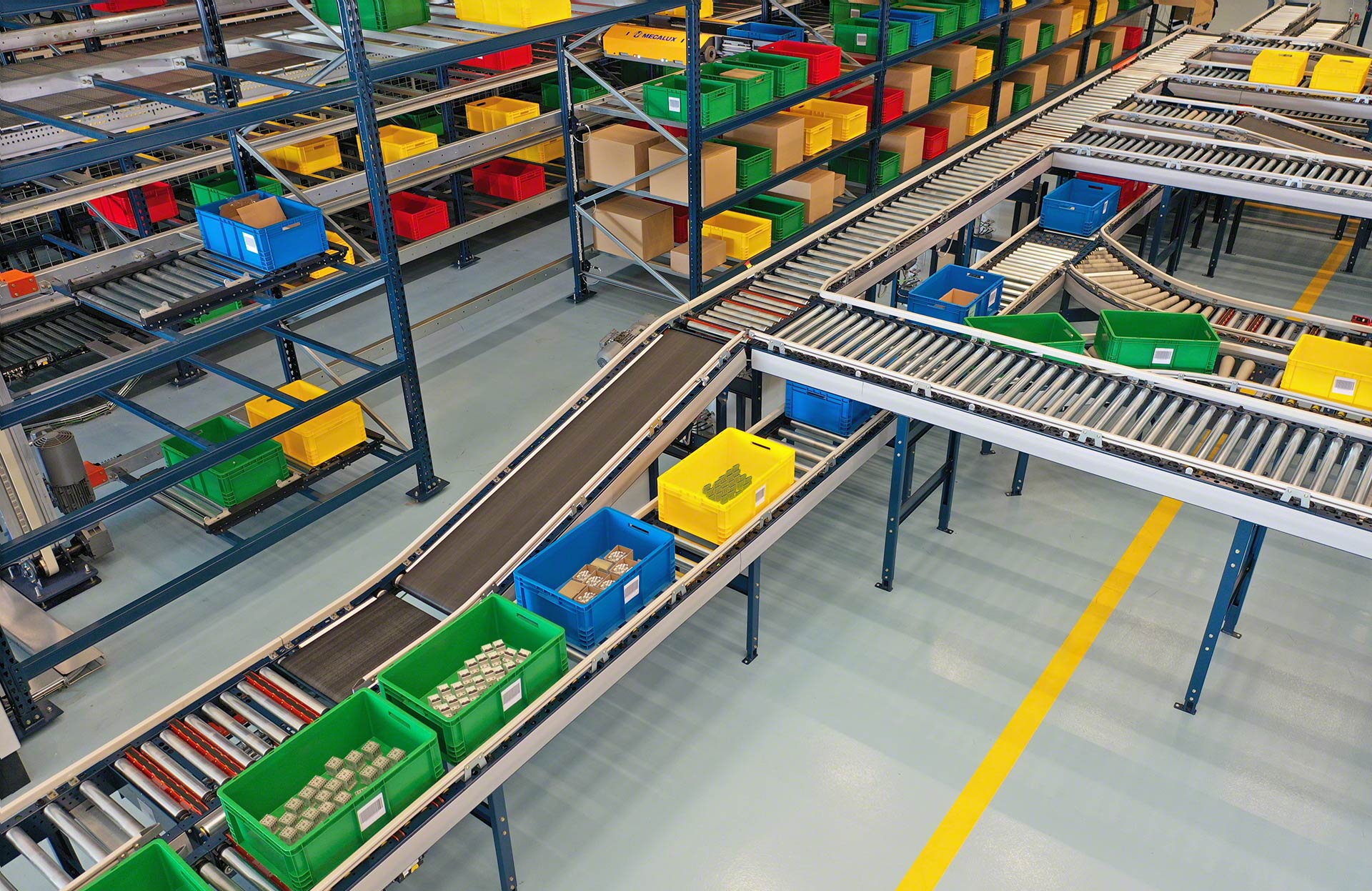

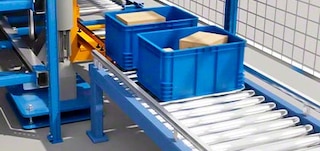

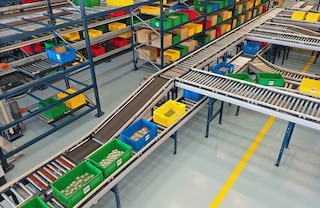

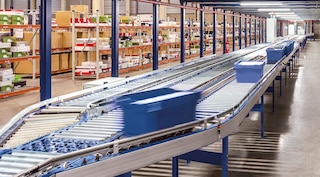

Transportbanen voor dozen

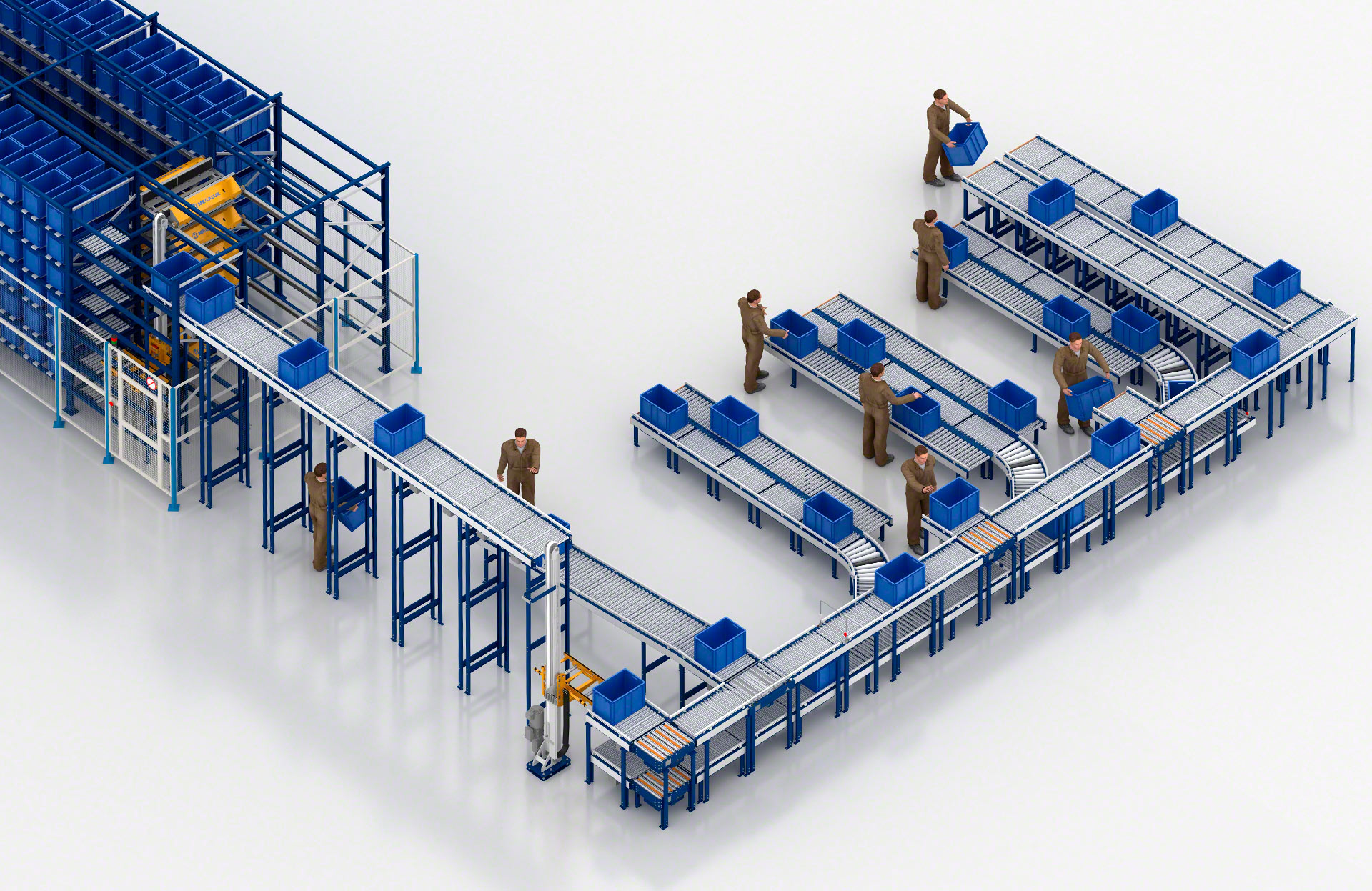

Een circuit van transportbanen verbindt de dozenliften — die zich op de in- en uitslagpunten van elk gangpad bevinden — met de pickstations en zorgt zo voor een continue en geautomatiseerde goederenstroom naar de orderverzamelzones.

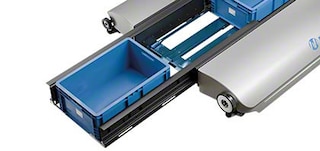

Telescopische armen
De shuttles zijn uitgerust met een extractie- en afzetsysteem bestaande uit telescopische armen waarmee ze de dozen hanteren tijdens de opslagoperaties.
Rijwielen
Het shuttlevoertuig heeft vier rijwielen die zorgen voor een correcte verplaatsing over de rijrails.
Geleidewielen
De geleidewielen, die zich op de hoekpunten en onder de rijwielen bevinden, sturen de shuttle in de lengterichting voor een soepele en veilige verplaatsing.

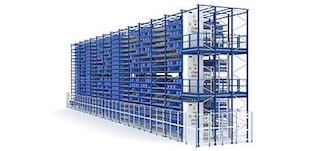

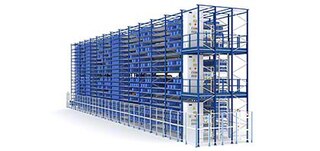

Onderhoudsplatform
Constructie achter de stellingen die gemakkelijke toegang biedt tot de verschillende gangpaden en opslaglayers voor het veilig uitvoeren van onderhoudswerkzaamheden.

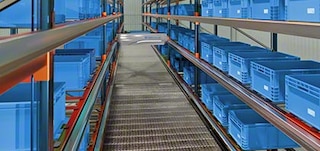

Onderhoudsloopbruggen
Begaanbare looppaden die op verschillende hoogtes in het binnenste van elk gangpad zijn aangebracht om het onderhoudspersoneel veilige toegang te geven tot de shuttles en de stellingen.

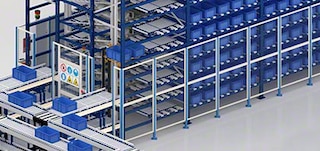

Veiligheidsafsluitingen
Metalen omheining rondom het stellingblok die de toegang tot de werkzone van de shuttles en de liften beperkt.

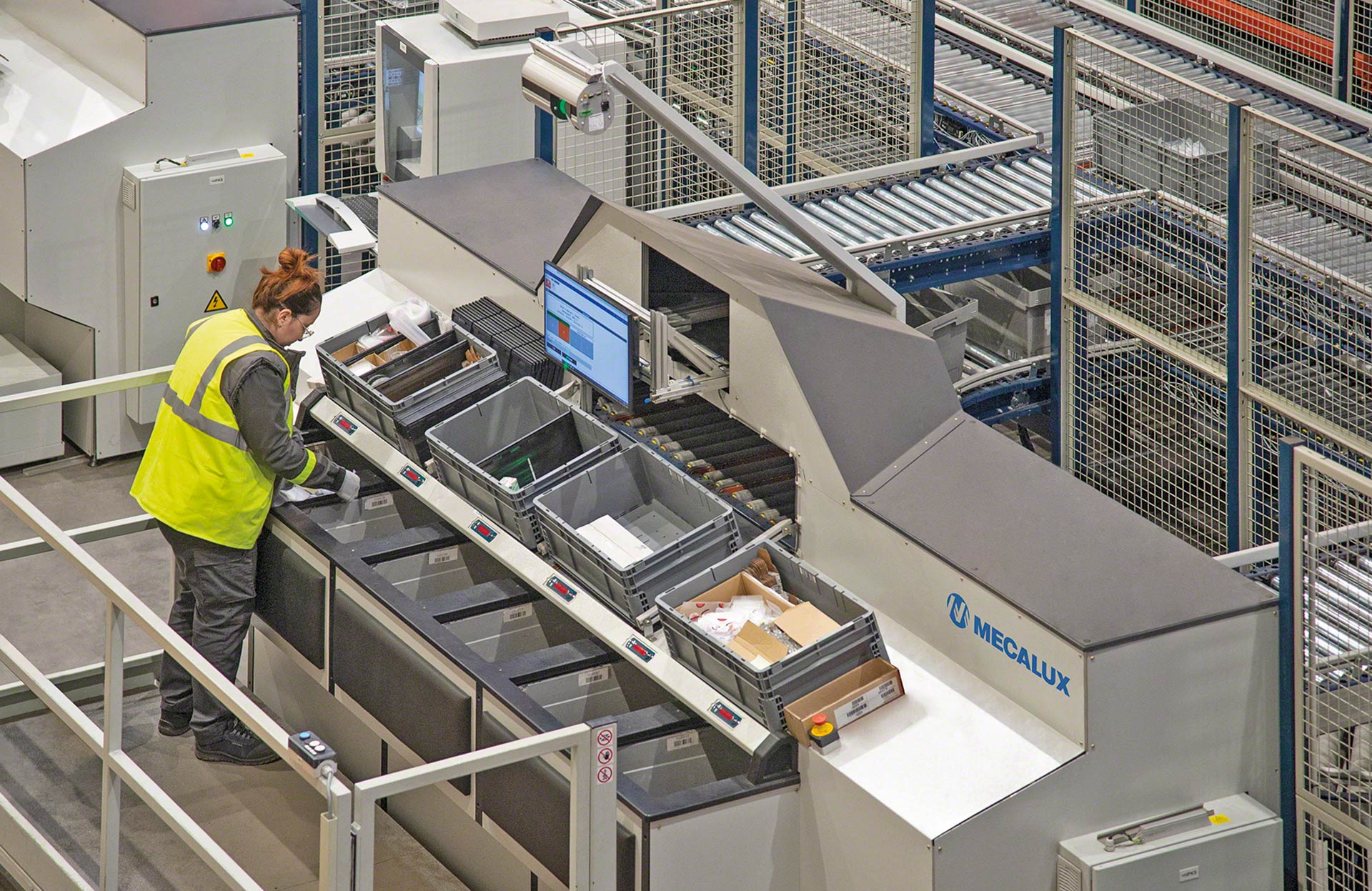

Pickstations
Werkstations voor de orderverzameling die zijn afgestemd op de behoeften van elk Shuttlesysteem
Mecalux biedt zijn klanten diverse oplossingen voor het inrichten van pickstations die naadloos integreren met het Shuttlesysteem en worden aangepast aan de beschikbare ruimte, het vereiste werkvolume en de kenmerken van de te hanteren producten. De stations van Mecalux zijn compatibel met meerdere orderverzamelmethoden en stimuleren de orderverzameling om de efficiëntie en het rendement van het magazijn te verbeteren.

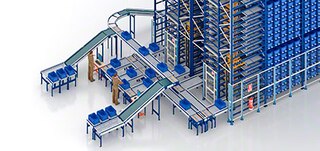

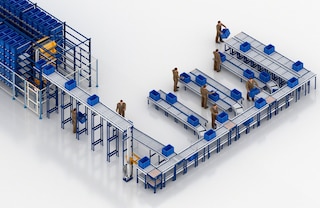

Standaard pickstations
Oplossingen die zijn afgestemd op elk Shuttlesysteem en op alle soorten orderverzameloperaties (order per order, ordergolven, ordergroepering, enz.). De stations kunnen verschillende configuraties aannemen voor uiteenlopende scenario's, zoals orderverzamelen op stellingen, shuttles of transportbanen, het gebruik van display-geleiding (pick-to-light, put-to-light, enz.) of het uitvoeren van specifieke taken, zoals het samenstellen van kits of orderverzamelen rechtstreeks op pallets. Efficiënte oplossing voor gemiddelde prestatievereisten.

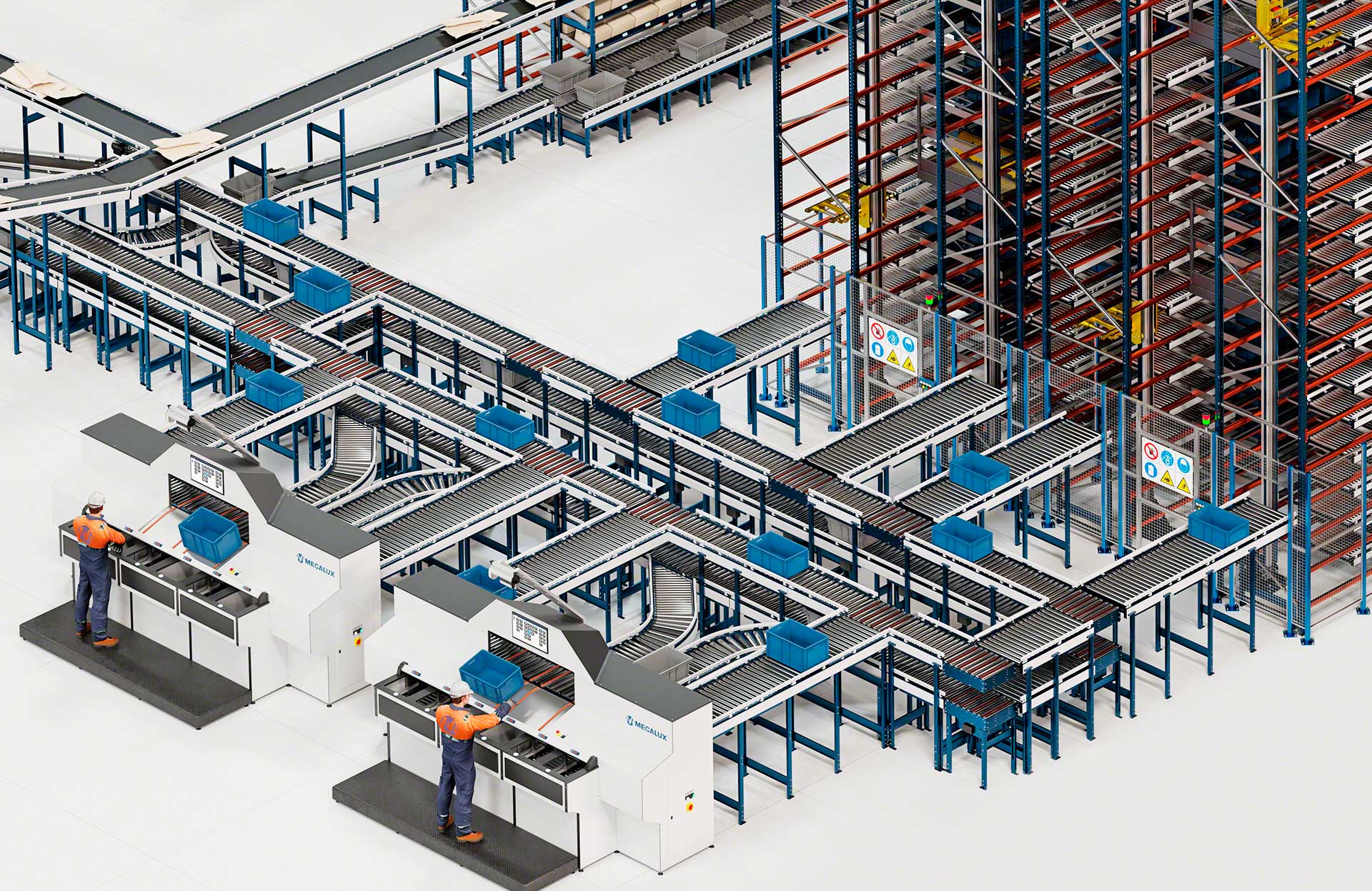

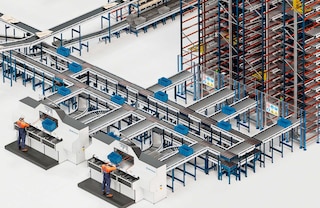

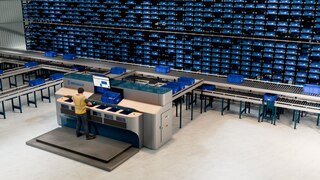

Uiterst efficiënte pickstations
Ergonomische pickstations die het hanteren van producten vergemakkelijken en de werkhouding van het personeel verbeteren, waardoor de orderverzamelcapaciteit en de productiviteit van het magazijnpersoneel toenemen. Het zijn compacte constructies bestaande uit twee niveaus: via het bovenste niveau komen dozen met producten uit de stellingen binnen, terwijl op het onderste niveau de dozen staan waarin de operator de producten deponeert die hij van het bovenste niveau heeft gepakt. De implementatie ervan maximaliseert het rendement van het Shuttlesysteem door de gelijktijdige verwerking van tot 6 orders te vergemakkelijken en een ergonomische werkomgeving te bevorderen. Efficiënte oplossing met de hoogste productiviteit in picks/uur.

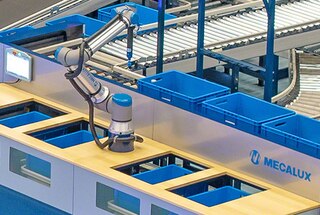

Gerobotiseerde pickstations
Autonome pickwerkstations bediend door collaboratieve robots met hoge nauwkeurigheid en grote veelzijdigheid die producten uit de dozen afkomstig van de stellingen van het Shuttlesysteem halen en in de dozen plaatsen waarmee de orders worden samengesteld. Met behulp van cobots wordt de automatisering van de orderverzameling gemaximaliseerd, wat ononderbroken werkstromen garandeert die de productiviteit van het magazijn verhogen. Efficiënte oplossing voor het hanteren van lichte producten met welbepaalde geometrieën.
Catalogi
Shuttlesysteem voor dozen en magazijnbakken
Grotere opslagcapaciteit en hogere snelheid bij de orderverzameling
Download
Warehouse Management Systeem (WMS) - Easy WMS
Dé logistieke software gemaakt door opslagexperts
DownloadHoogrendement Picking-Station
Ergonomie, efficiëntie en productiviteit voor het gelijktijdig verwerken van meerdere orders
Download
Veelgestelde vragen
Het Shuttlesysteem voor dozen en magazijnbakken is een geautomatiseerde opslagoplossing met hoge dichtheid die de orderverzameling optimaliseert in magazijnen met producten met een hoge omloopsnelheid. Het systeem is gebaseerd op een vloot autonome, erg krachting shuttles die door de gangpaden en tussen de niveaus rijden om de stellingen te beladen en te ontladen. Dankzij de snelheid en operationele veelzijdigheid van deze shuttles verloopt de in- en uitslag van dozen aanzienlijk vlotter, wat de orderverzameling versnelt en de productiviteit van het magazijn verhoogt.
Het belangrijkste verschil tussen deze twee geautomatiseerde opslagoplossingen voor dozen ligt in hun operationele capaciteit. In een miniloadmagazijn bedient één enkele magazijnkraan alle opslaglagen per gangpad. Bij het Shuttlesysteem opereert een vloot performante shuttles tegelijkertijd op de verschillende niveaus van eenzelfde gangpad, waardoor de in- en uitslag van dozen aanzienlijk intensiever verloopt en het magazijn een hogere productiviteit behaalt dan met een miniload.
De shuttles van het Mecalux-shuttlesysteem zijn ontworpen voor dozen en magazijnbakken van 400 x 600 mm of 400 x 400 mm, in diverse hoogtes. Elke wagen kan tot twee laadeenheden tegelijk transporteren, met een maximumgewicht van 50 kg per eenheid.
De stellingen van het Shuttlesysteem kunnen elk product bevatten dat past in een doos van 400 x 600 mm of 400 x 400 mm en binnen de maximale belasting per doos blijft (tot 50 kg). Daarmee is het systeem een ideale oplossing voor bedrijven met een breed assortiment kleine en middelgrote artikelen, zoals e-commercebedrijven, farmaceutische bedrijven en magazijnen voor reserveonderdelen.
Het Shuttlesysteem is geïntegreerd met Easy WMS, de magazijnbeheersoftware van Mecalux. Easy WMS stuurt de werking van de installatie aan via diverse geavanceerde functies, gaande van intelligente locatietoewijzing en taakvolgordebepaling tot de begeleiding van operatoren aan de pickstations, realtime traceerbaarheid van de goederen en operationele aansturing van de werkstromen van de shuttlevoertuigen.
Het Shuttlesysteem is daarnaast compatibel met softwareoplossingen van derden, zodat het kan worden geïntegreerd in magazijnen die andere systemen gebruiken.
