Draagarmstellingen

Opslagsysteem voor lange en omvangrijke ladingen zoals buizen, profielen, planken, platen of profielen.

Het product

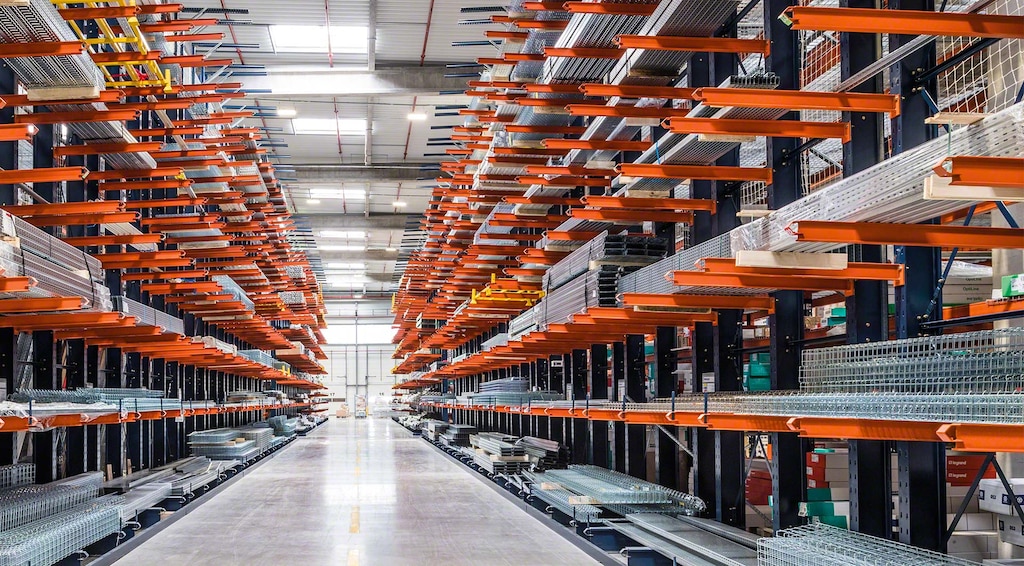

Draagarmstellingen: de ideale oplossing voor opslag en behandeling van lange producten

Draagarmstellingen zijn ontworpen om lange en omvangrijke ladingen op te slaan, zoals metalen profielen, kunststof buizen of houten planken. Het systeem biedt directe toegang tot de opgeslagen goederen. Hierdoor zijn ze makkelijk uit te halen met de hand (bij een lichte draagarmstelling) of met apparatuur (bij een zware draagarmstelling).

De draagarmstellingen van Mecalux bestaan uit onderstellen, kolommen en draagarmen. Het zijn robuuste en sterke structuren die maximale veelzijdigheid bieden en zich aanpassen aan verschillende soorten magazijnen en producten met speciale afmetingen. Er bestaan ook draagarmstellingen op verrijdbare onderstellen, voor een nog beter gebruik van de ruimte.

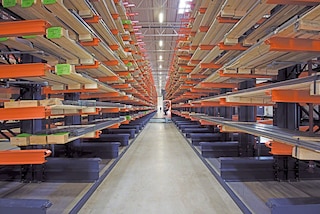

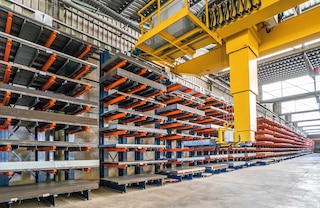

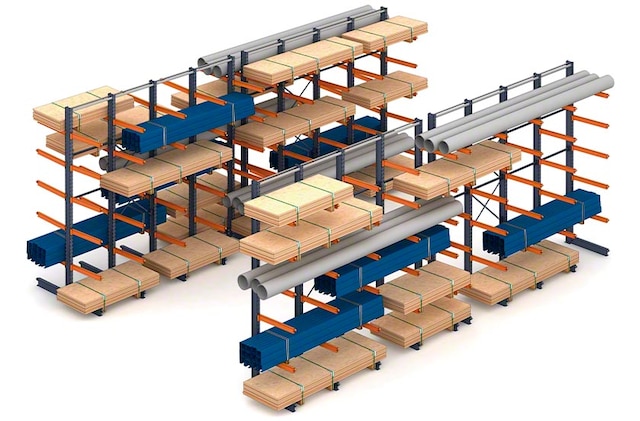

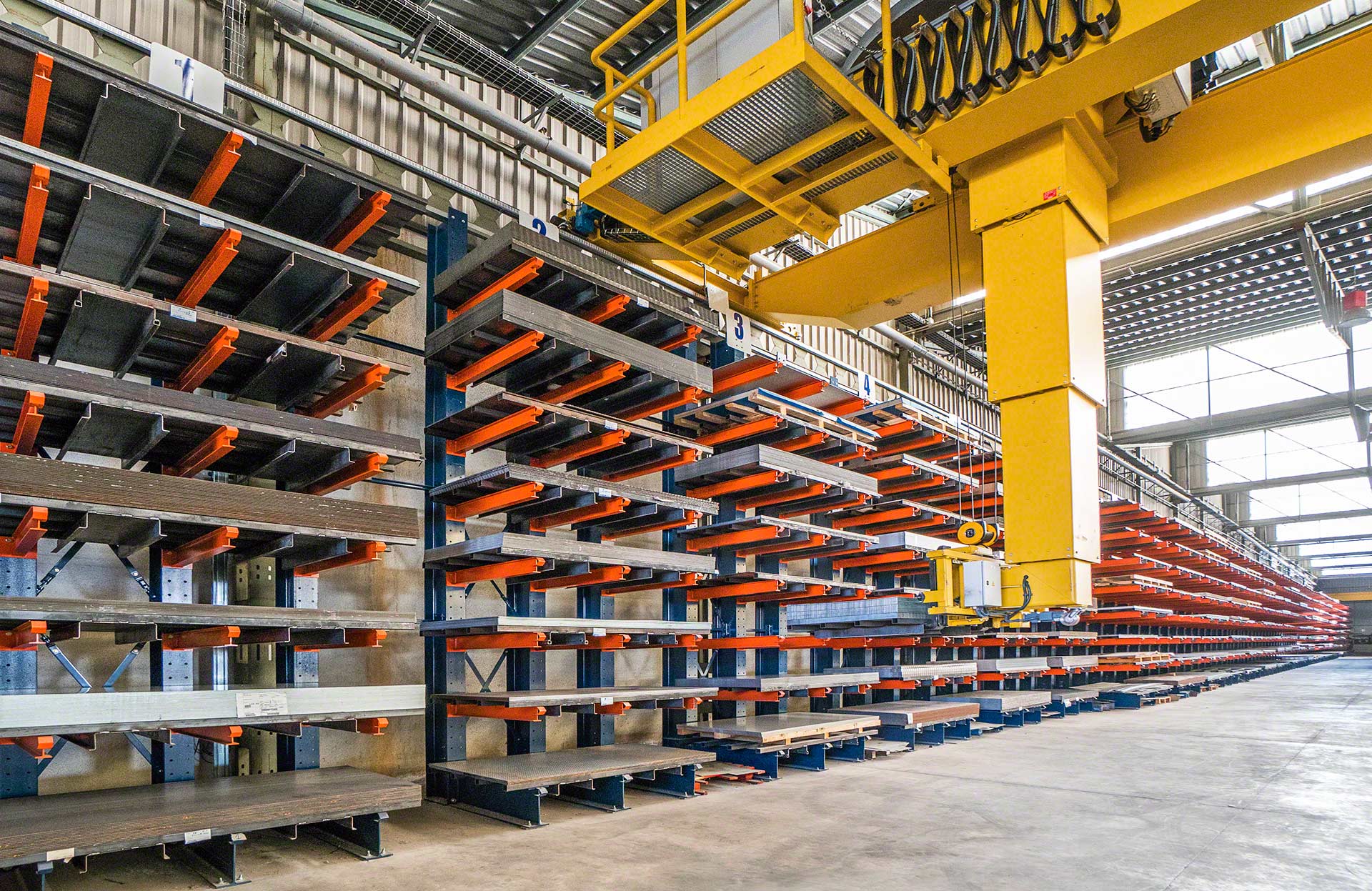

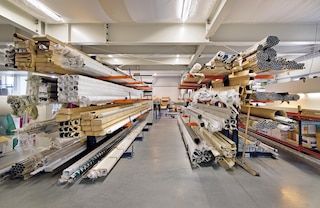

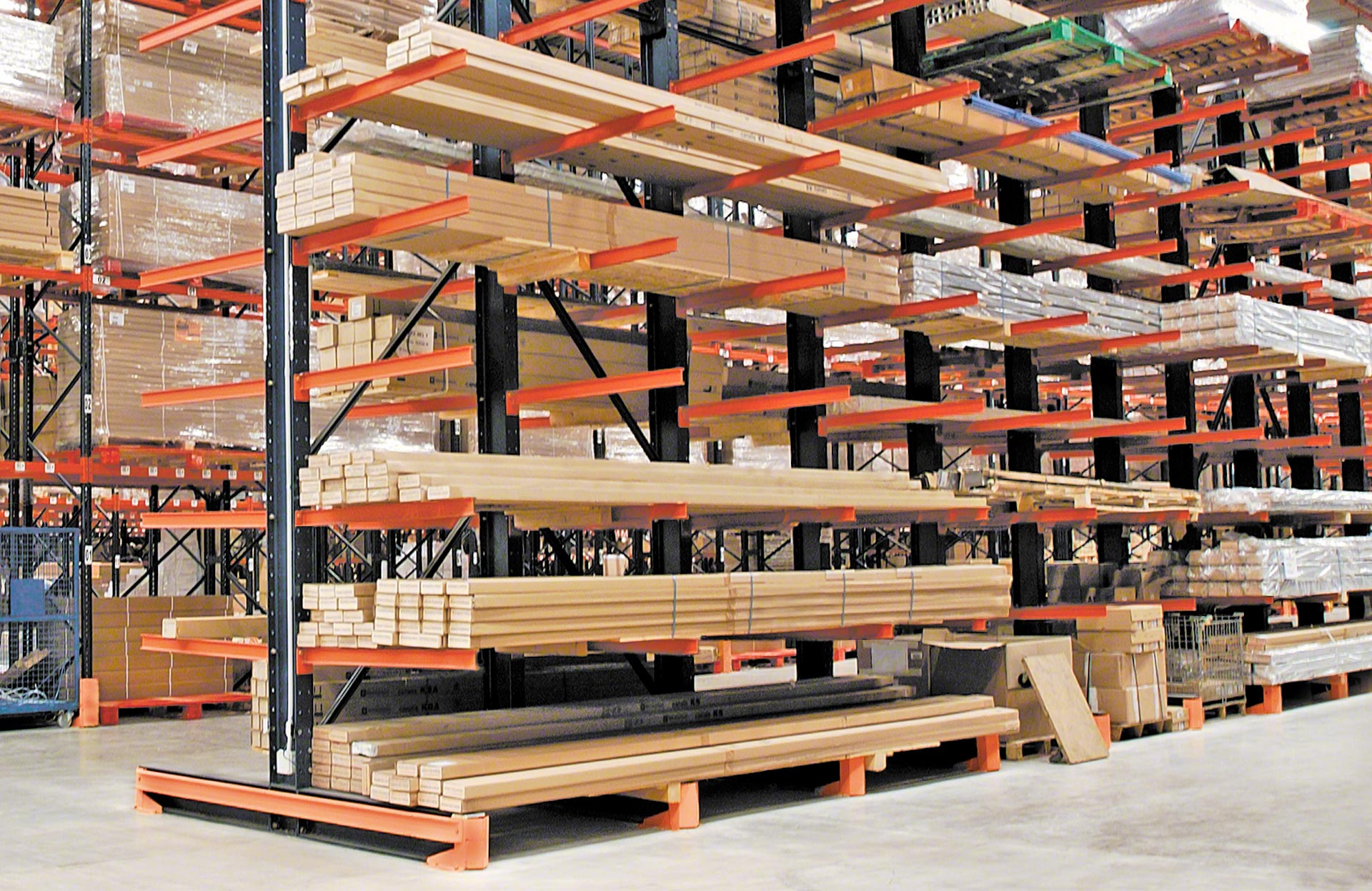

Het cantilever rack ondersteunt verschillende soorten lange ladingen

Voordelen van draagarmstellingen

  • Breed scala aan ladingen: het systeem biedt verschillende onderdelen en accessoires en kan eenvoudig worden aangepast aan een grote verscheidenheid aan lange en grote ladingen met verschillende gewichten en afmetingen.
  • Directe toegang en uitstekende zichtbaarheid: de opgeslagen goederen kunnen onmiddellijk worden geïdentificeerd en zijn direct toegangkelijk.
  • Eenvoudige montage: cantilever racks bestaan uit in elkaar grijpende elementen waardoor ze makkelijk te monteren zijn en aangepast kunnen worden aan toekomstige behoeften door extra modules toe te voegen.

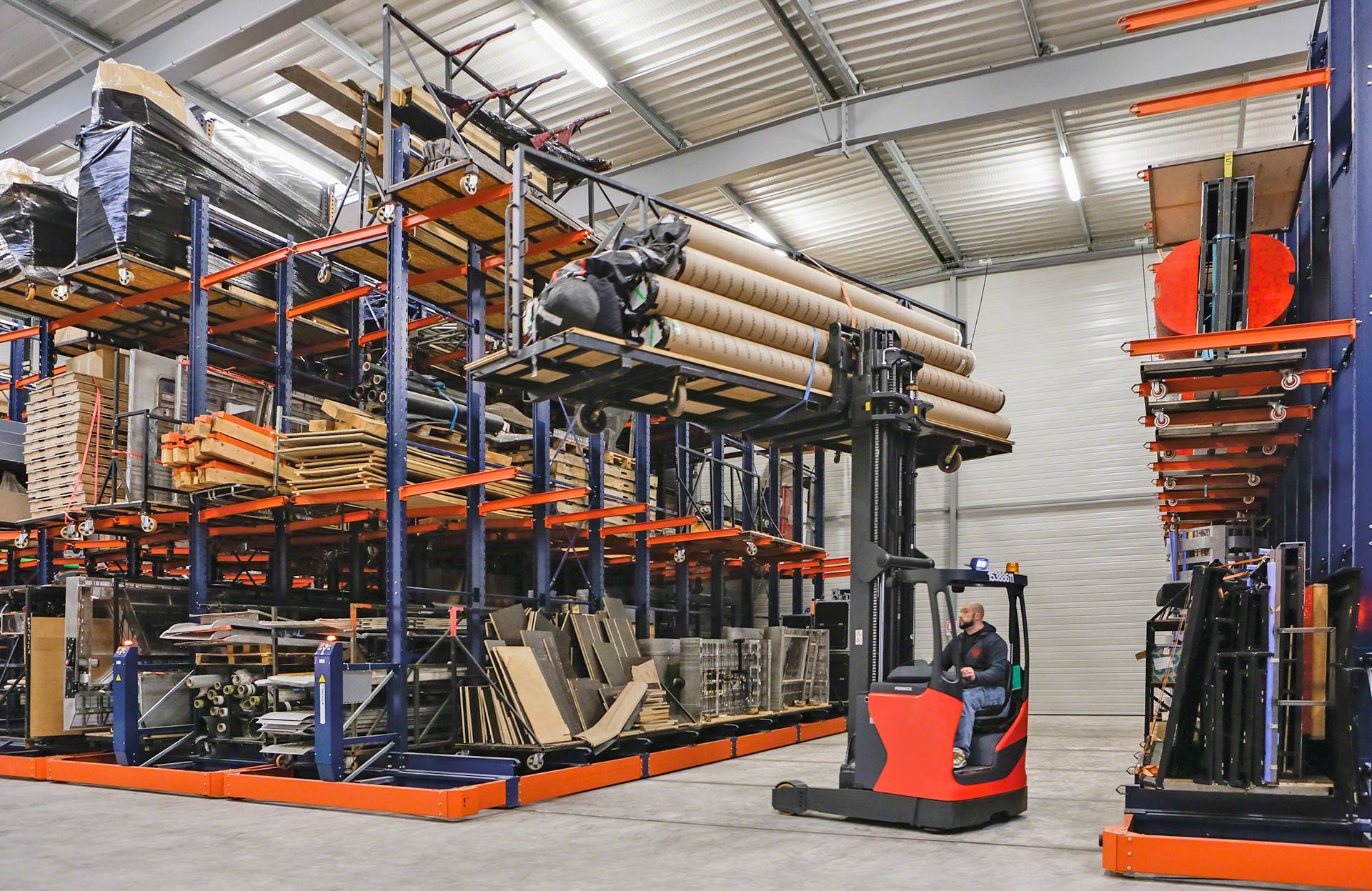

  • Optimale benutting van de ruimte: draagarmstellingen kunnen op verrijdbare onderstellen worden geïnstalleerd, waardoor de stellingen gegroepeerd kunnen worden met behoud van directe toegang tot elk product.
  • Geschikt voor buiten: er zijn verschillende soorten overkappingen beschikbaar om de goederen en de structuur te beschermen tegen weersinvloeden in open lucht.
  • Veiligheid: cantilever racks beschikken over verticale verstevigingen en stoppen, die de installatie een grote stabiliteit en weerstand geven.
De draagarmstellingen van Mecalux bieden veel voordelen: flexibiliteit, directe toegang en een groot draagvermogen

Met de draagarmstellingen kunnen we onze profielen met een lengte tussen 4 en 7 meter opslaan

Gaviota
Roberto Urra Hoofd logistiek
Gaviota
(Villena, Spanje)

Toepassingen van draagarmstellingen

Bedrijven die buizen, profielen en andere lange en omvangrijke ladingen opslaan

Draagarmstellingen bestaan uit multifunctionele structuren die perfect geschikt zijn voor de opslag van een grote verscheidenheid aan goederen met ongebruikelijke afmetingen. Daarom zijn ze onmisbaar in veel logistieke en productiecentra.

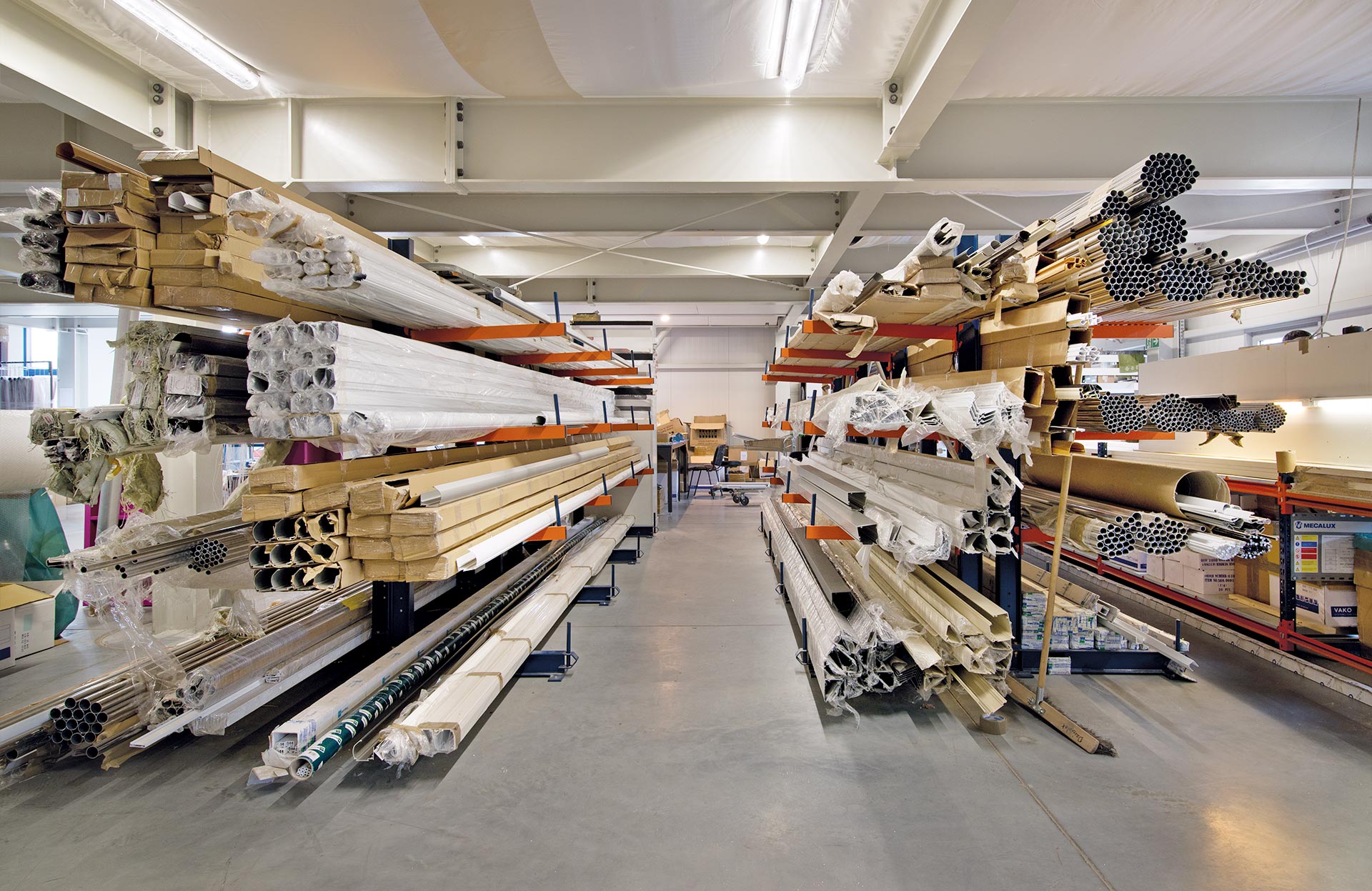

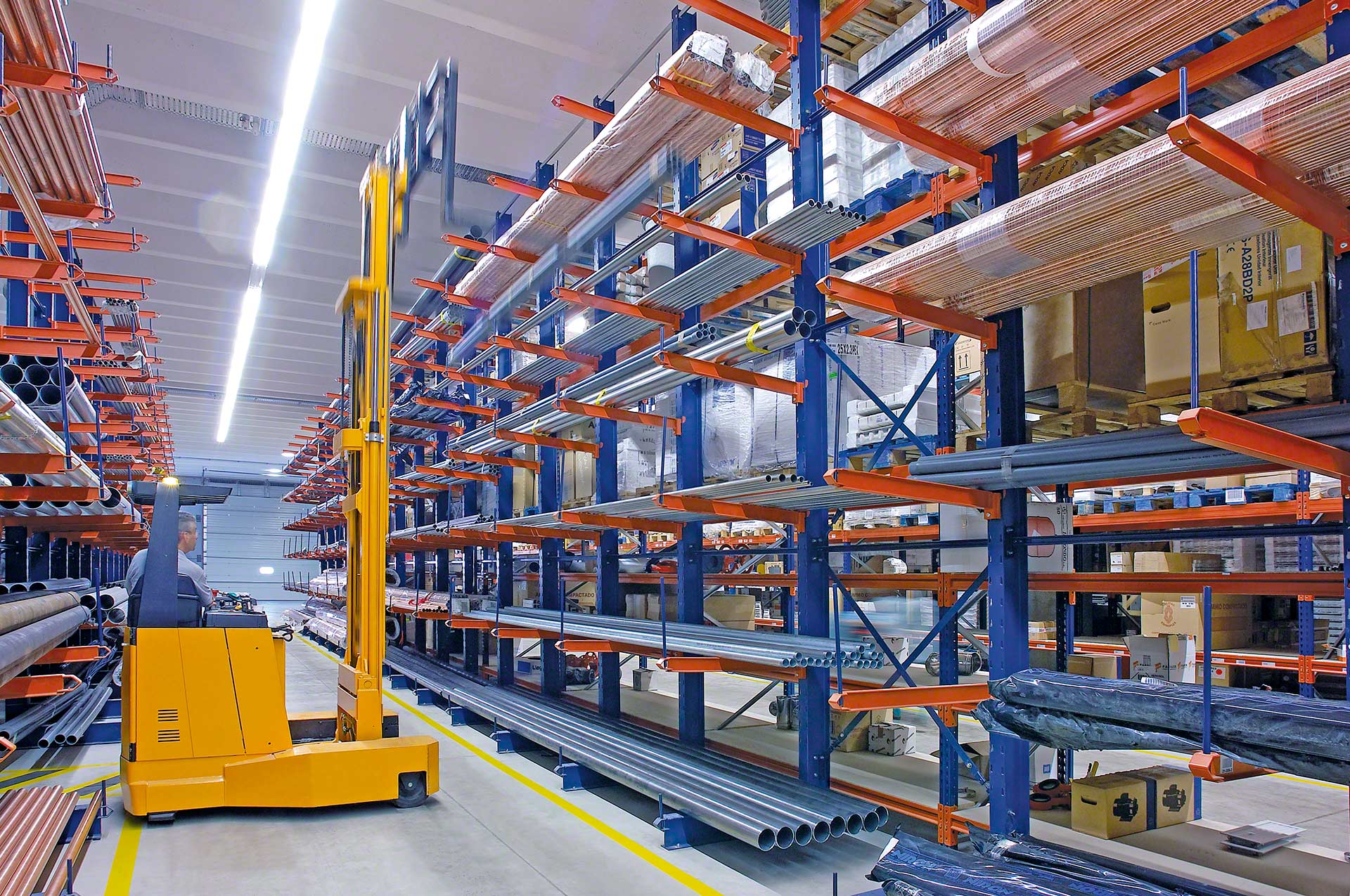

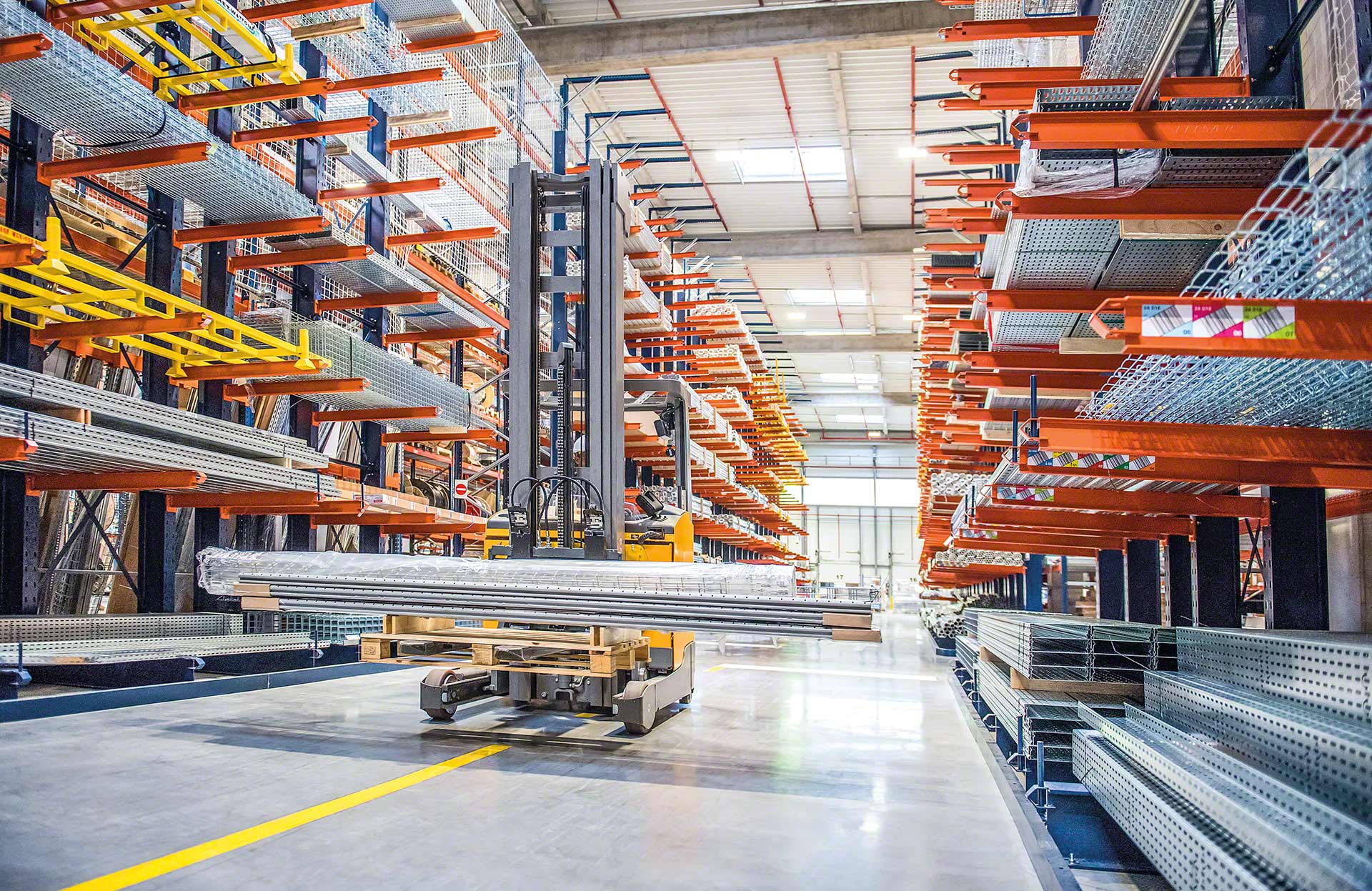

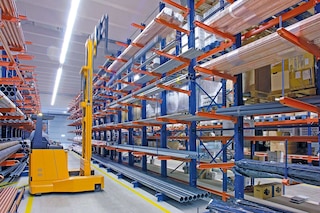

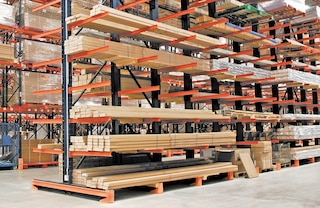

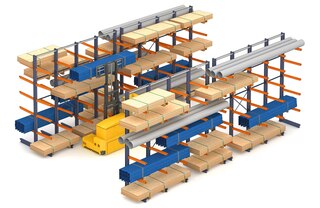

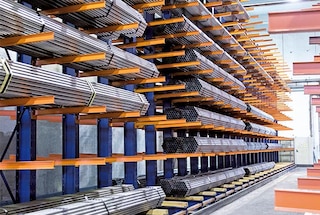

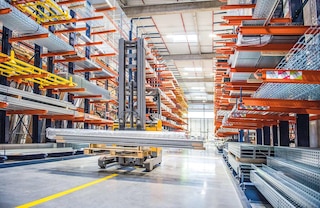

Draagarmstellingen voor lange ladingen vergemakkelijken de opslag van buizen en profielen

Magazijnen met lange producten

Een draagarmstelling is de optimale opslagoplossing voor lange ladingen zoals buizen en profielen.

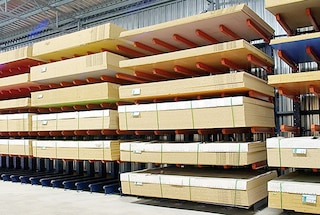

Een cantilever rack is geschikt voor de opslag van niet-palletiseerbare ladingen

Voorraad van niet-palletiseerbare producten

Draagarmstellingen zijn een ideale oplossing voor ladingen die door hun afmetingen moeilijk te palletiseren zijn, zoals planken of platen.

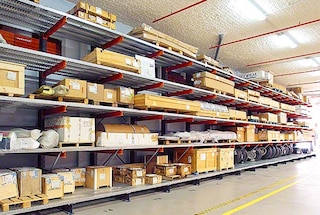

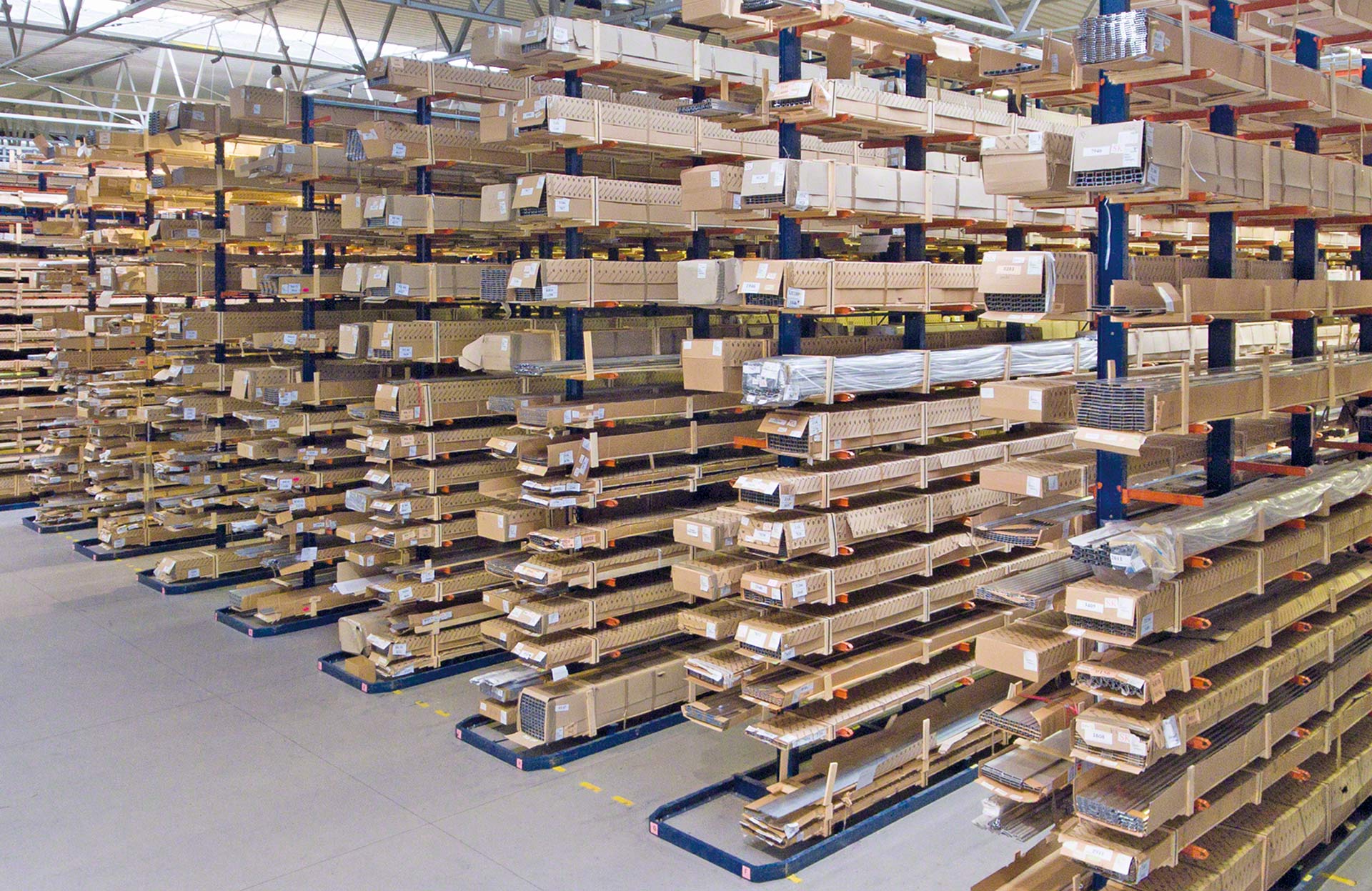

Draagarmstellingen maken de opslag van omvangrijke ladingen van verschillende gewichten en afmetingen in dezelfde module mogelijk

Opslag van niet-uniforme en grote producten

Cantilever racks zijn geschikt voor de opslag van omvangrijke goederen met verschillende gewichten en afmetingen.

Draagarmstellingen opslagsysteem toepassingen

Zeer veelzijdige oplossing die geschikt is voor verschillende opslagbehoeften

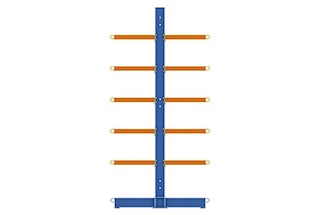

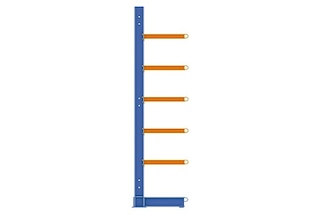

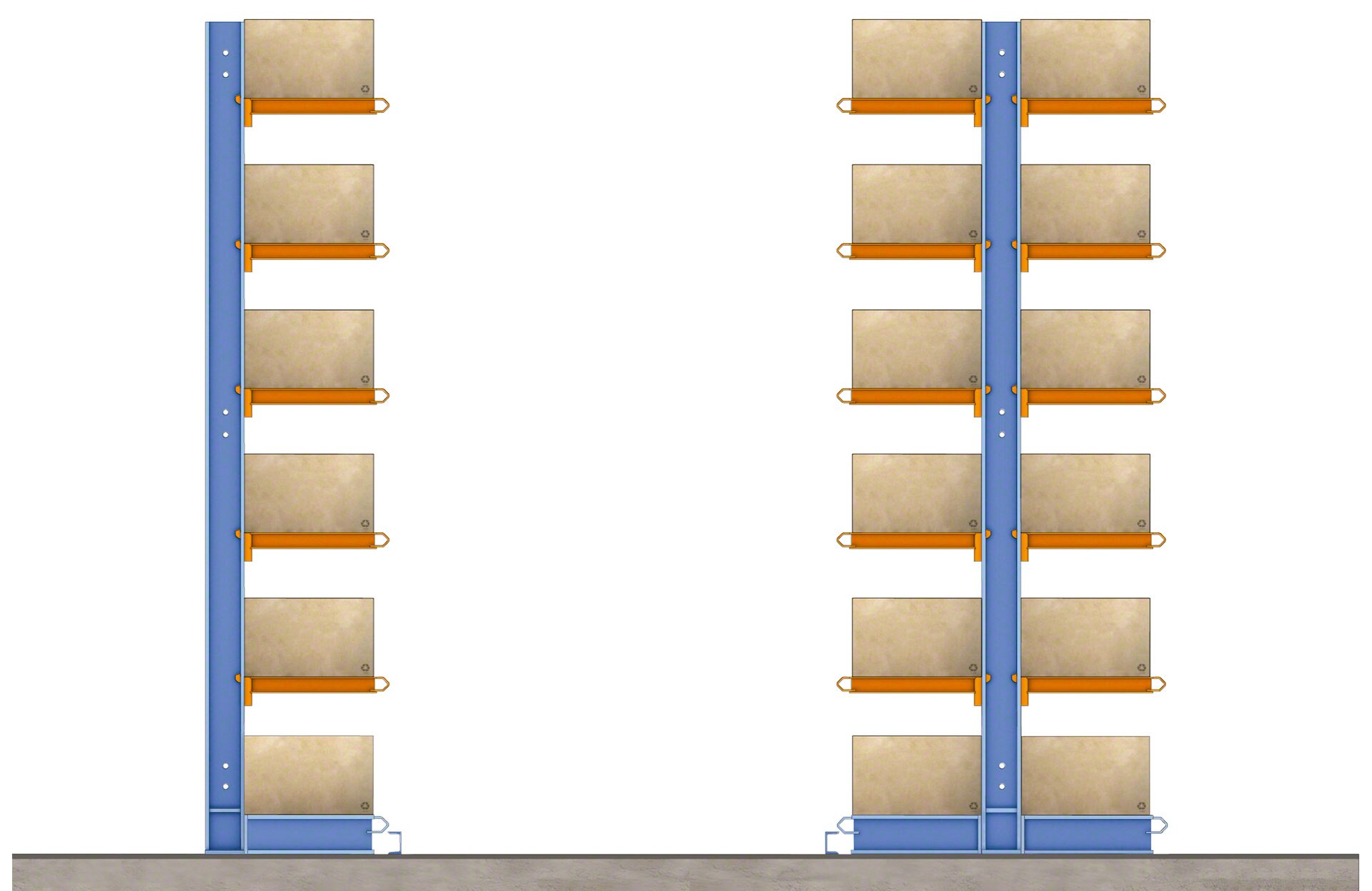

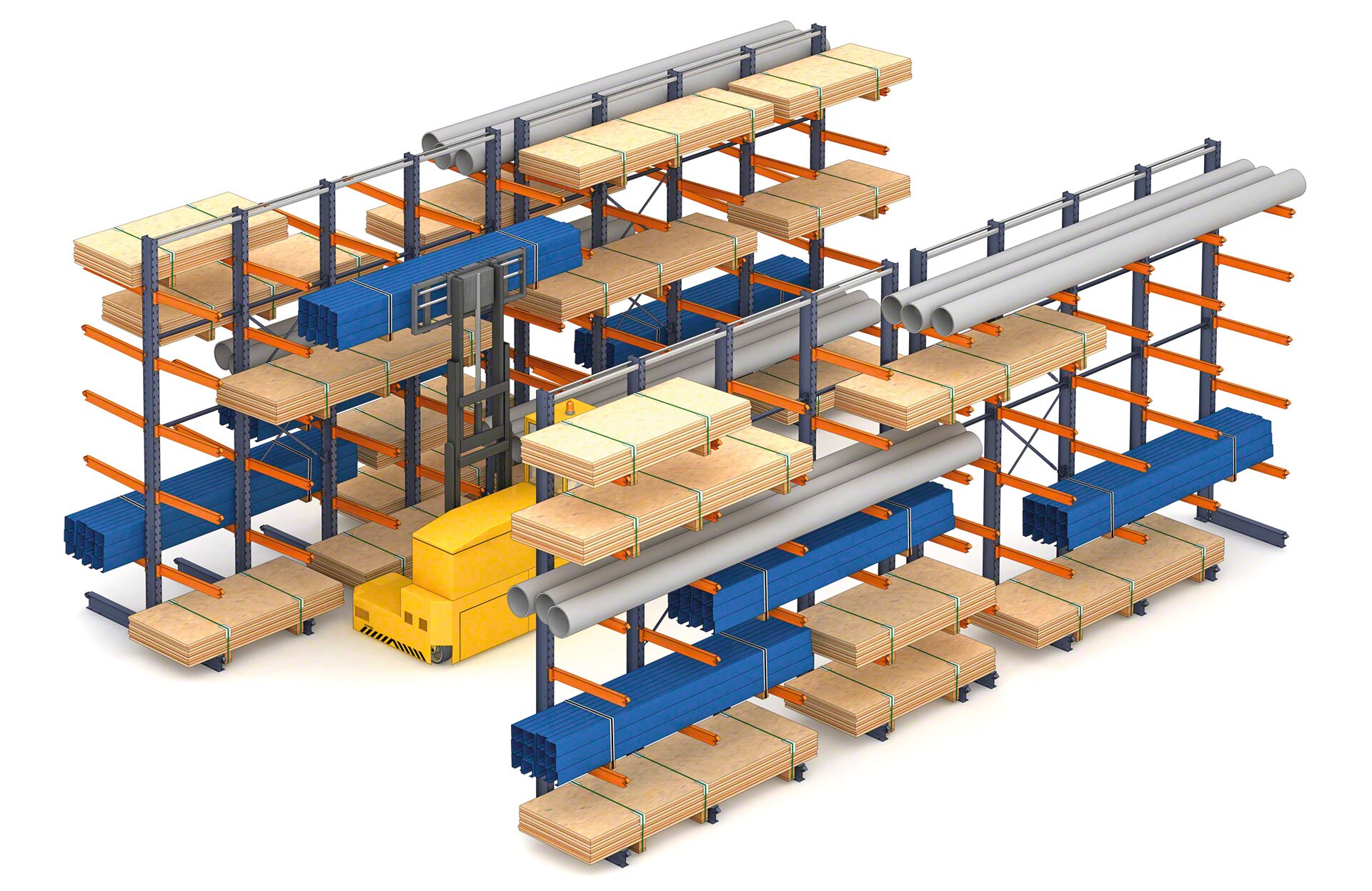

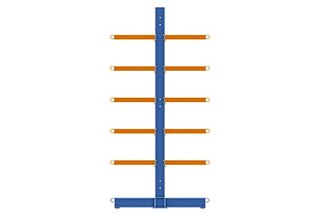

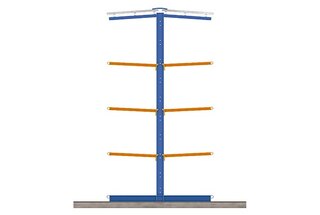

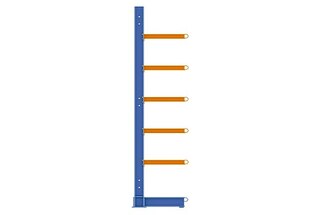

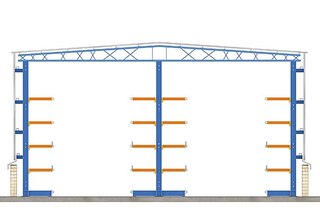

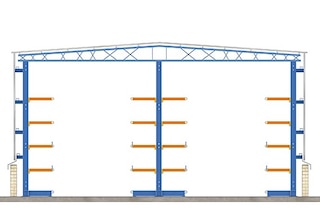

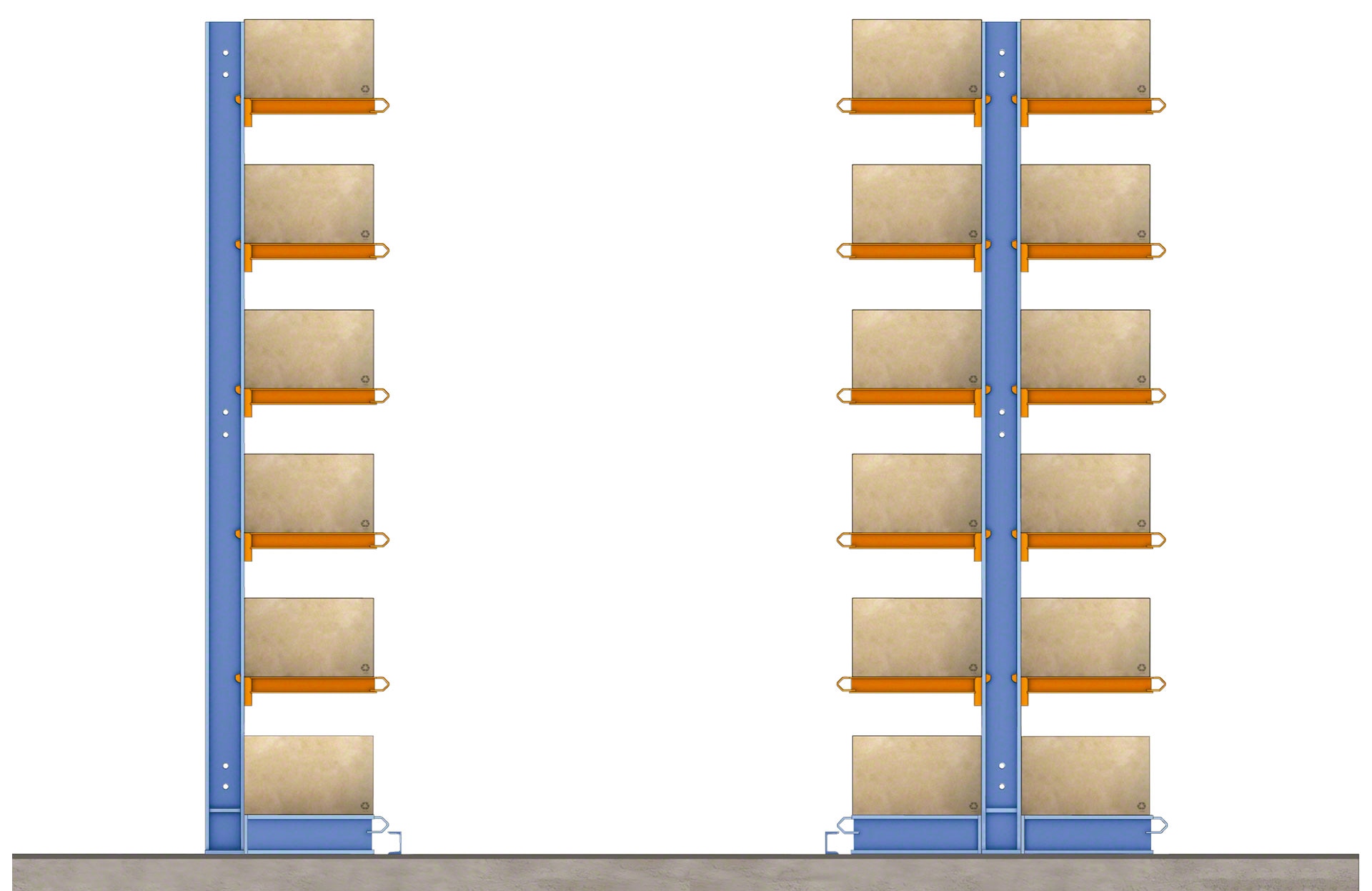

De verschillende opstellingen van de draagarmstellingen passen zich aan de vereisten van elk magazijn aan. Van enkelzijdige en dubbelzijdige draagarmstellingen tot overdekte buitenstructuren of verrijdbare systemen voor opslag met groepering.

Getuigenissen

Giménez Ganga

We zijn erg tevreden met de draagarmstellingen op verrijdbare onderstellen van Mecalux. Ze zijn aangepast aan de afmetingen van onze aluminium profielen en zo hebben we 48% aan capaciteit gewonnen.

Ramón Encina Hoofd van de afdeling Procesverbetering
Giménez Ganga
(Sax, Spanje)
Kverneland

De draagarmen van de stellingen zijn bevestigd aan de kolommen en kunnen worden aangepast aan onze logistieke behoeften.

Franck Claudon Manager Magazijn en Distributie
Kverneland
(Thionville, Frankrijk)
Artys

De opslagoplossingen van Mecalux hebben ons geholpen om de producten beter te organiseren op basis van hun afmetingen. Draagarmstellingen kunnen worden aangepast aan verschillende hoogtes en soorten goederen.

Phillippe Armand Hoofd Operaties
Artys
(Saint-Michel-sur-Orge, Frankrijk)

Case studies

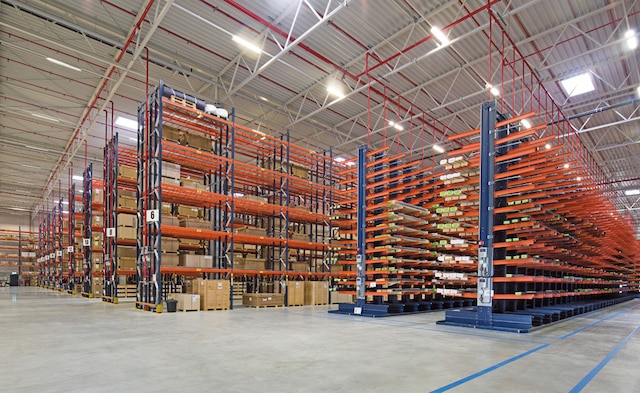

Bracchi optimaliseert de organisatie van zijn nieuwe magazijn in Duitsland

Bracchi versterkt en consolideert zijn positie in de Europese markt met een nieuw distributiecentrum van 30.000 m² in Duitsland voor een van zijn belangrijkste klanten. Uit veiligheidsoverwegingen is het centrum opgedeeld in twee opslagzones en wordt gekenmerkt door uiterst efficiënte goederenafhandelingen en interne bedrijfsprocessen. Mecalux ... Verder lezen

Bracchi optimaliseert de organisatie van zijn nieuwe magazijn in Duitsland
Meer casestudy’s bekijken

Onderdelen van draagarmstellingen

De belangrijkste onderdelen van de draagarmstellingen van Mecalux zijn vervaardigd met warmgewalste profielen. Hierdoor zijn ze zeer goed bestand zijn tegen belastingen en vervormingen door schokken.

De basisonderdelen van het cantilever rack zijn de kolommen, de onderstellen en kruisschoringen (die de structuur stijver maken en voor stabiliteit zorgen) en de draagarmen waarop de opgeslagen lading wordt afgezet.

De draagarmstellingen bevatten een reeks beproefde kwaliteitsonderdelen die de stevigheid en betrouwbaarheid van het structurele geheel versterken, met als doel de fysieke integriteit van de operatoren te verzekeren en de opgeslagen goederen te beschermen.

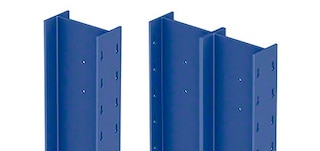

De kolommen zijn de verticale profielen waaraan de draagarmen zijn bevestigd

Kolommen

Verticale profielen met groeven waarin de draagarmen worden bevestigd en met bevestigingspunten voor verbindingen en kruisschoringen.

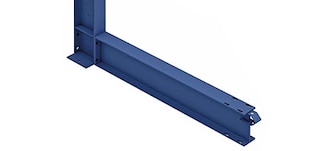

De onderstellen zijn horizontale profielen die stabiliteit geven aan het geheel

Onderstellen

Horizontale profielen geven de structuur een uitstekende stabiliteit. Deze worden met bouten aan de kolommen bevestigd door middel van een bevestigingsplaat.

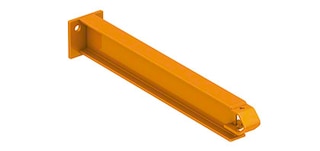

De draagarmen zijn de horizontale profielen waarop de opgeslagen goederen worden ondersteund

Draagarmen

Licht hellende horizontale profielen die de opgeslagen goederen ondersteunen. Ze worden met schroeven aan de kolommen bevestigd.

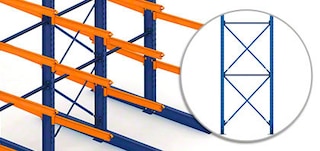

De kruisschoringen en kolomverbindingen verstijven de cantilever racks

Kruisschoringen en kolomverbindingen

Onderdelen die stevigheid in de lengte bieden en alle kolommen met elkaar verbinden en zo de stevigheid en stabiliteit van het geheel versterken.

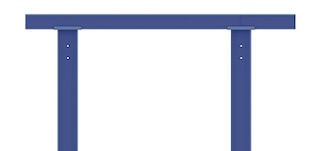

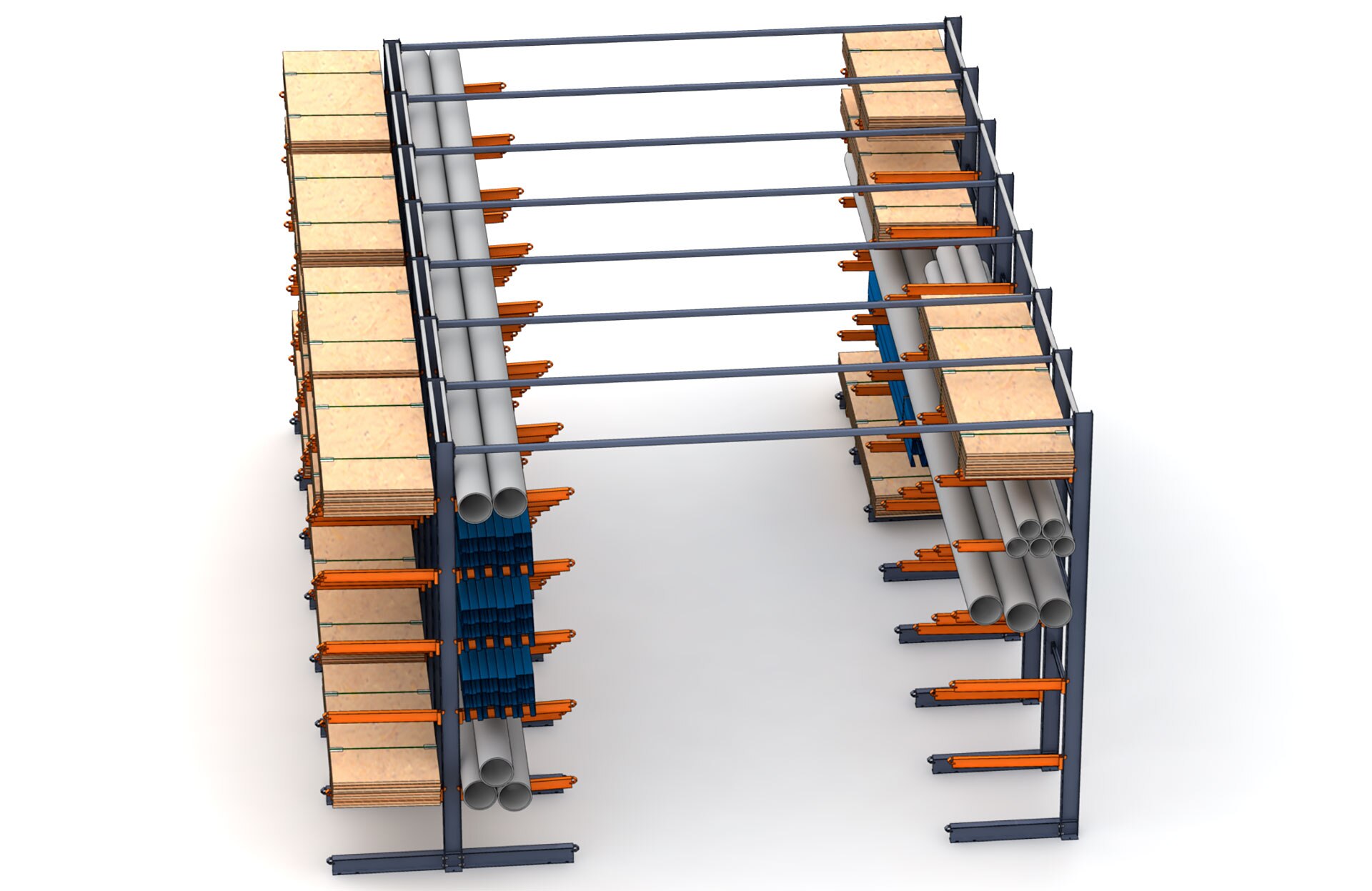

Verbindingsstukken geven de draagarmstellingen meer stabiliteit

Verbindingsstukken

Horizontale profielen die de draagarmstellingen bovenaan verbinden wanneer meer stabiliteit vereist is.

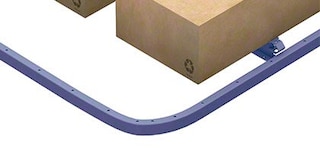

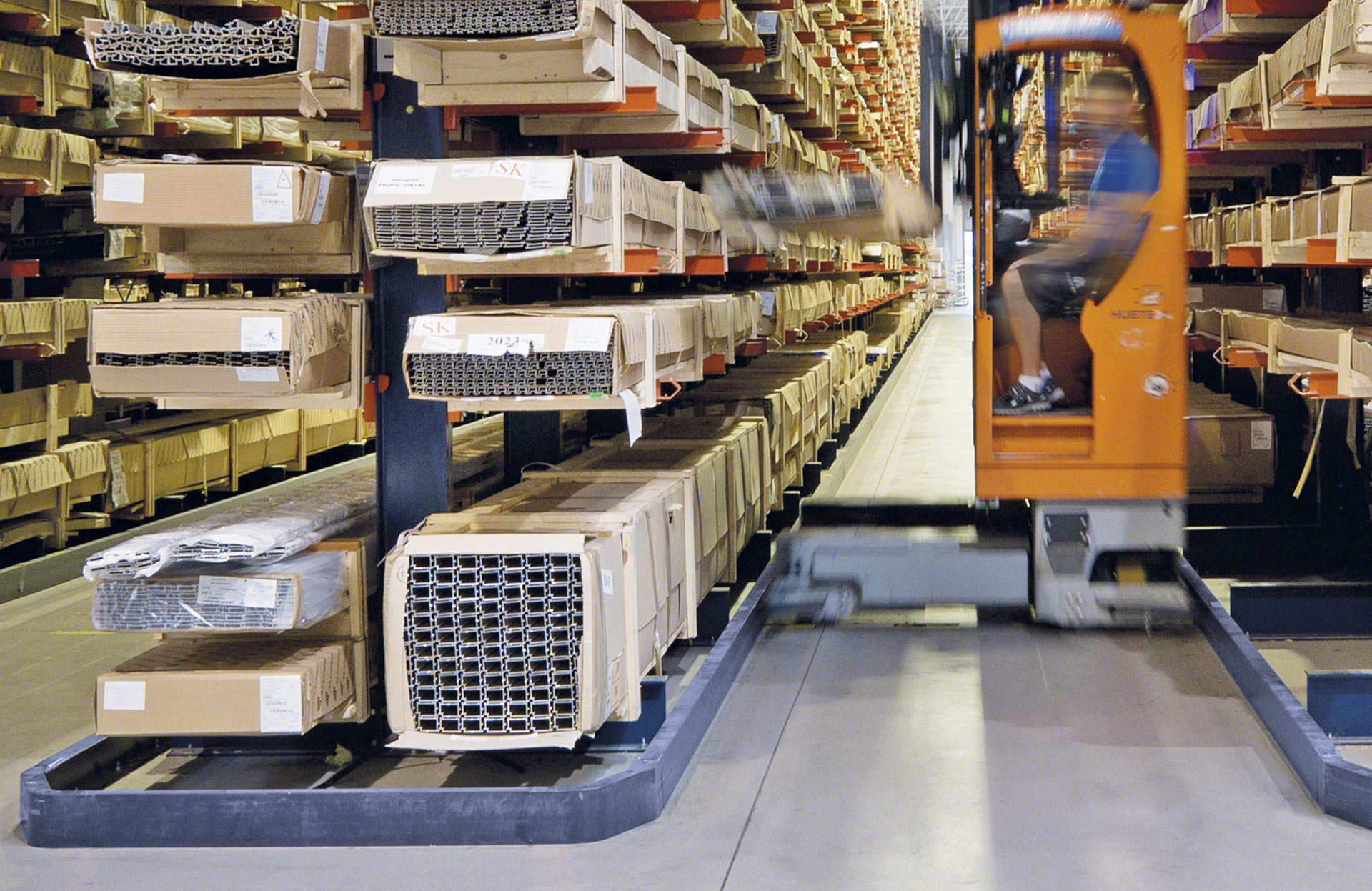

Zijgeleiders begrenzen het werkgebied van vorkheftrucks in een cantilever rack

Zijgeleiders voor vorkheftrucks

Deze geleiders worden geïnstalleerd in de gangpaden om het rijpad van de vorkheftrucks met zijlading, die vaak worden gebruikt in cantilever racks, veilig af te bakenen.

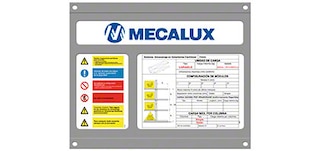

Typeplaatjes geven een overzicht van de technische kenmerken van de stellingen

Typeplaatjes

Deze vermelden de technische kenmerken van het magazijn. Ze worden op een zichtbare plaats, bijvoorbeeld aan de uiteinden van de structuur, geplaatst.

Accessoires voor draagarmstellingen

Accessoires die de veelzijdigheid van het cantilever rack vergroten

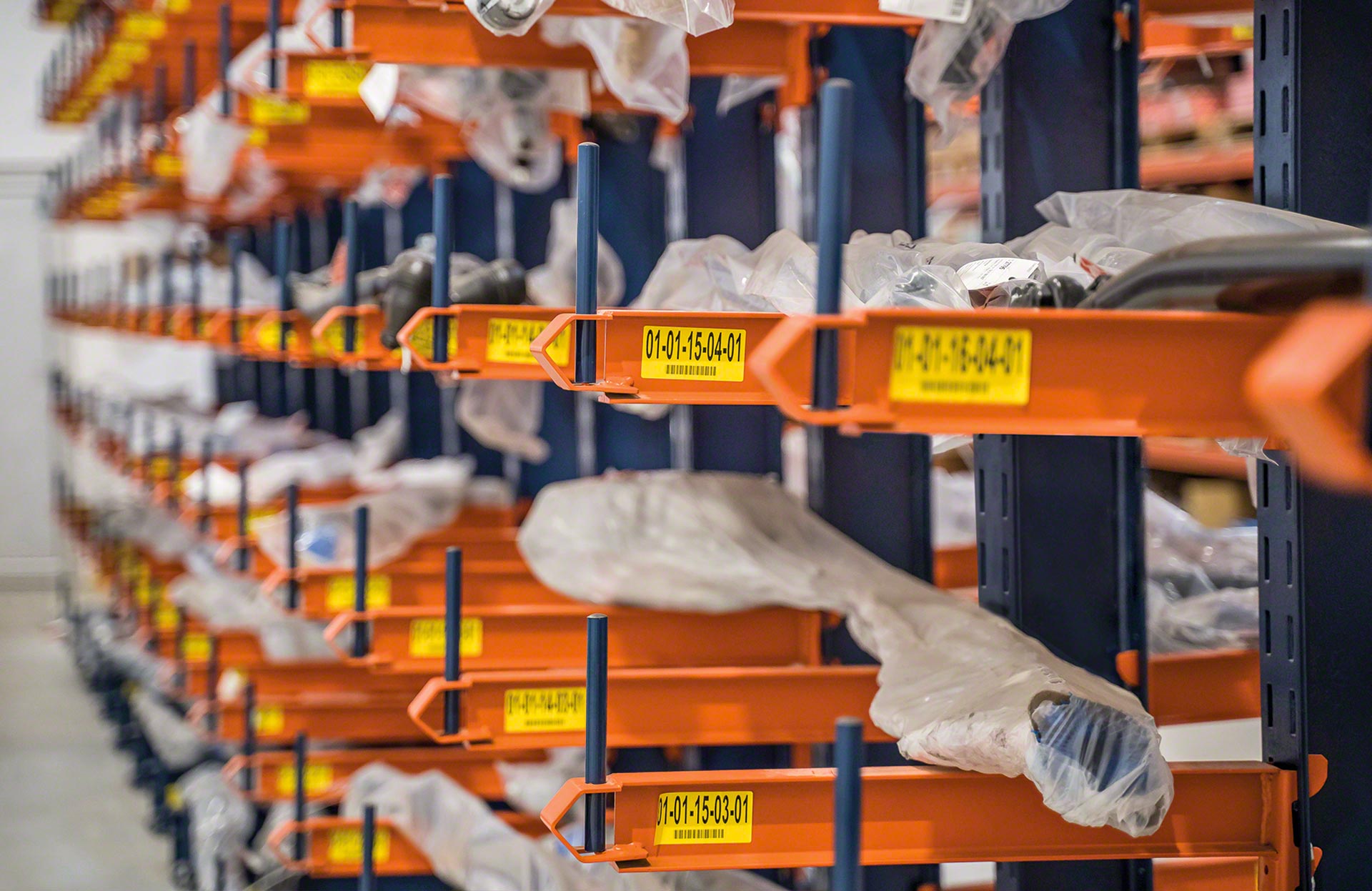

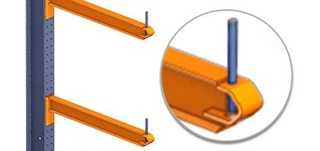

De stoppen voor de draagarmen verhinderen dat losse ladingen losraken

Stoppen voor de draagarmen

Ronde buizen die aan het uiteinde van de draagarmen worden aangebracht om te voorkomen dat goederen vallen, vooral nuttig bij losse ladingen.

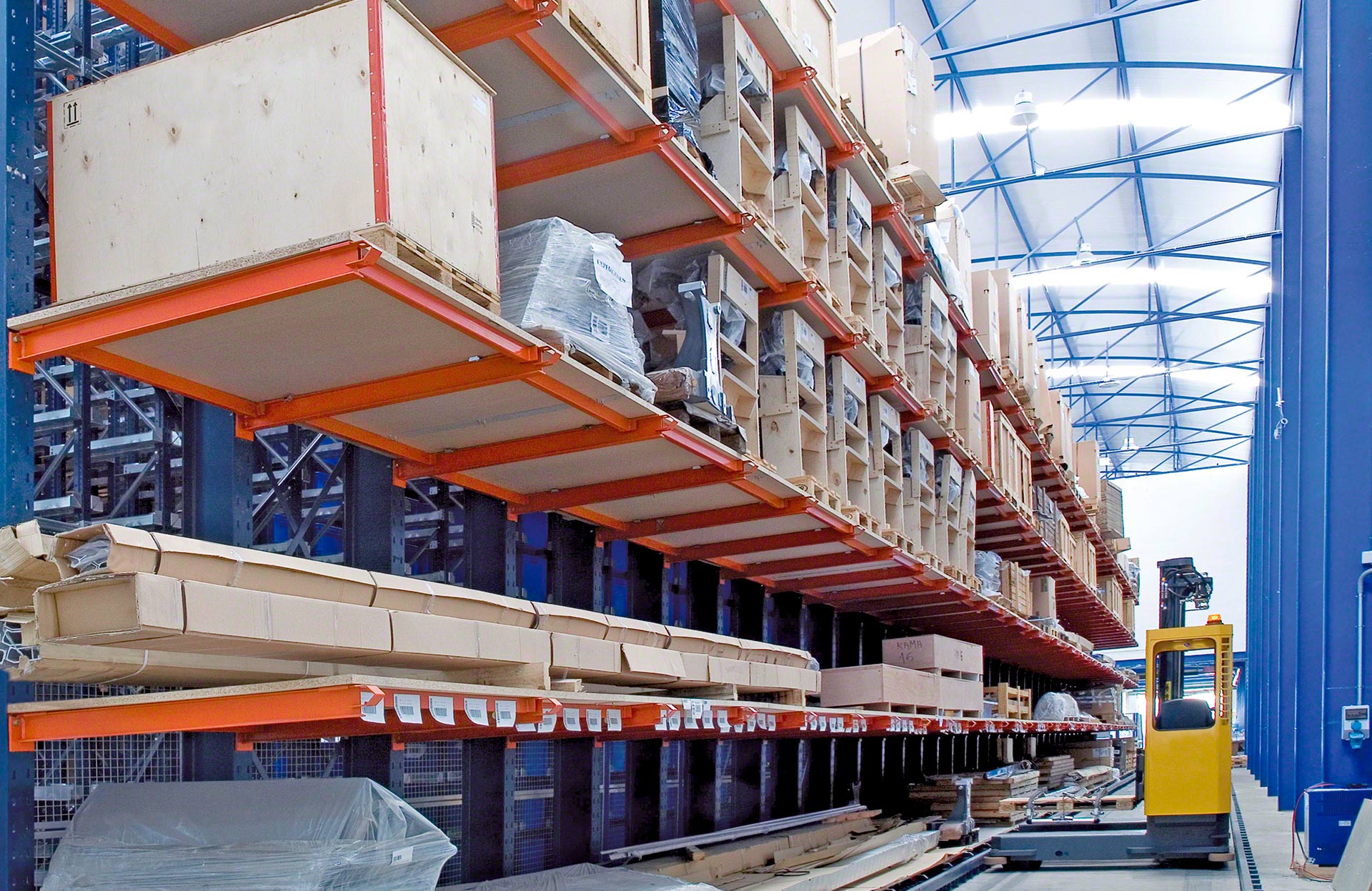

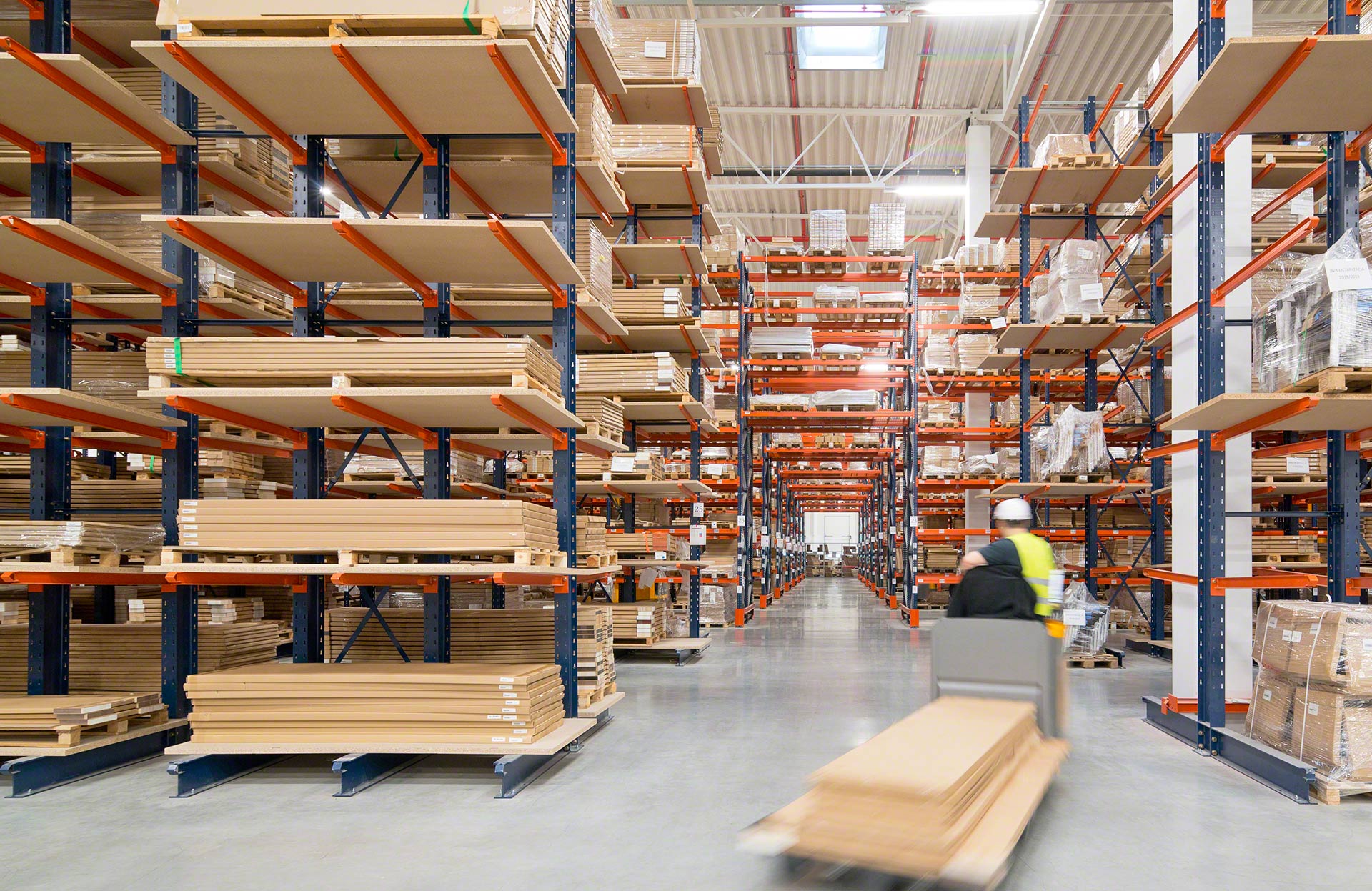

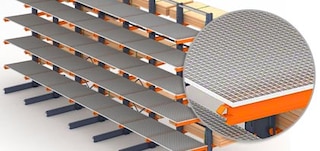

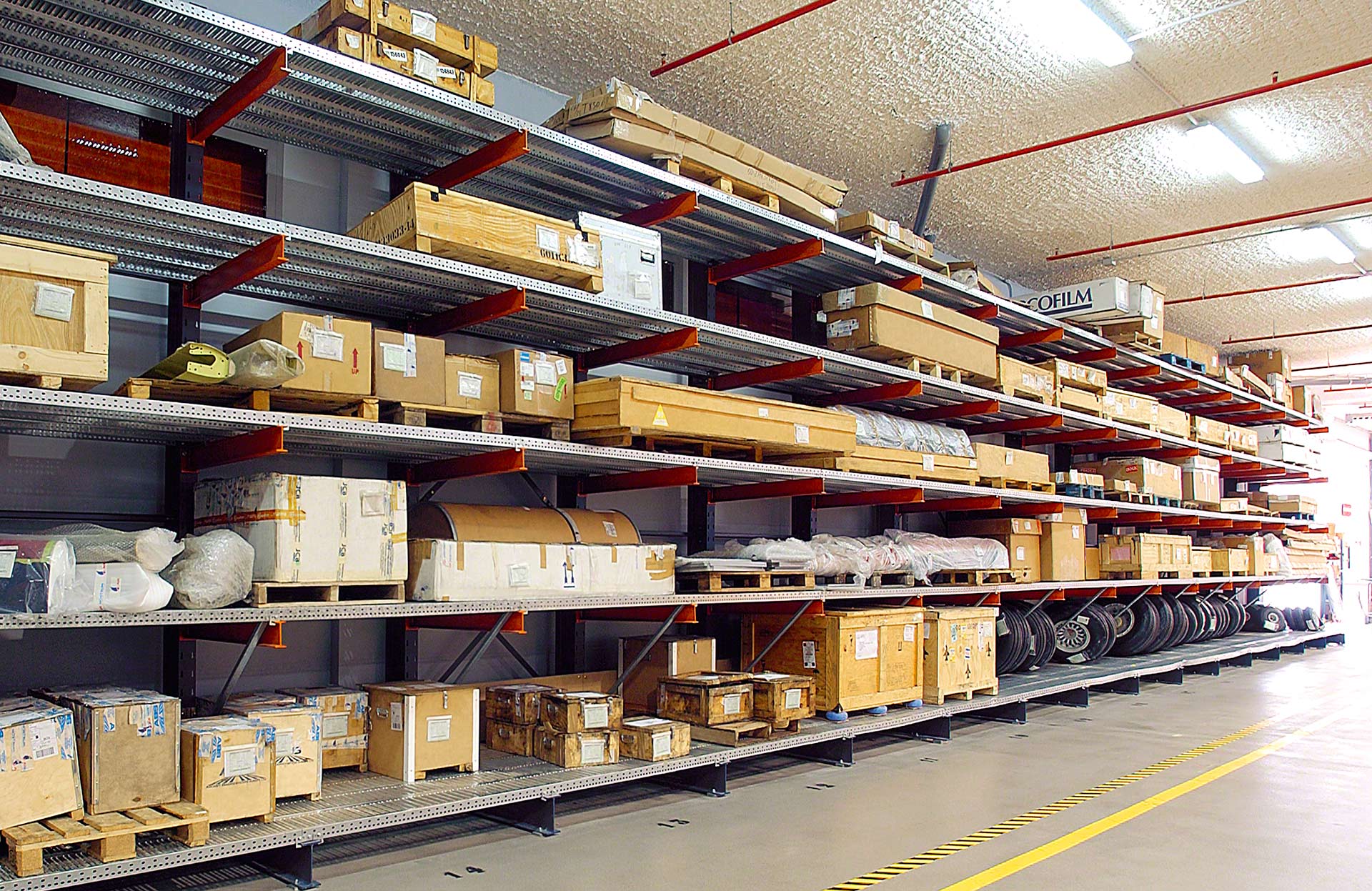

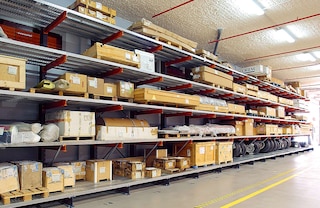

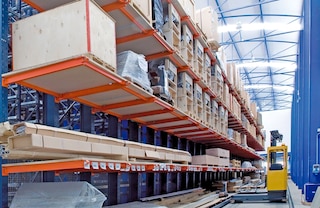

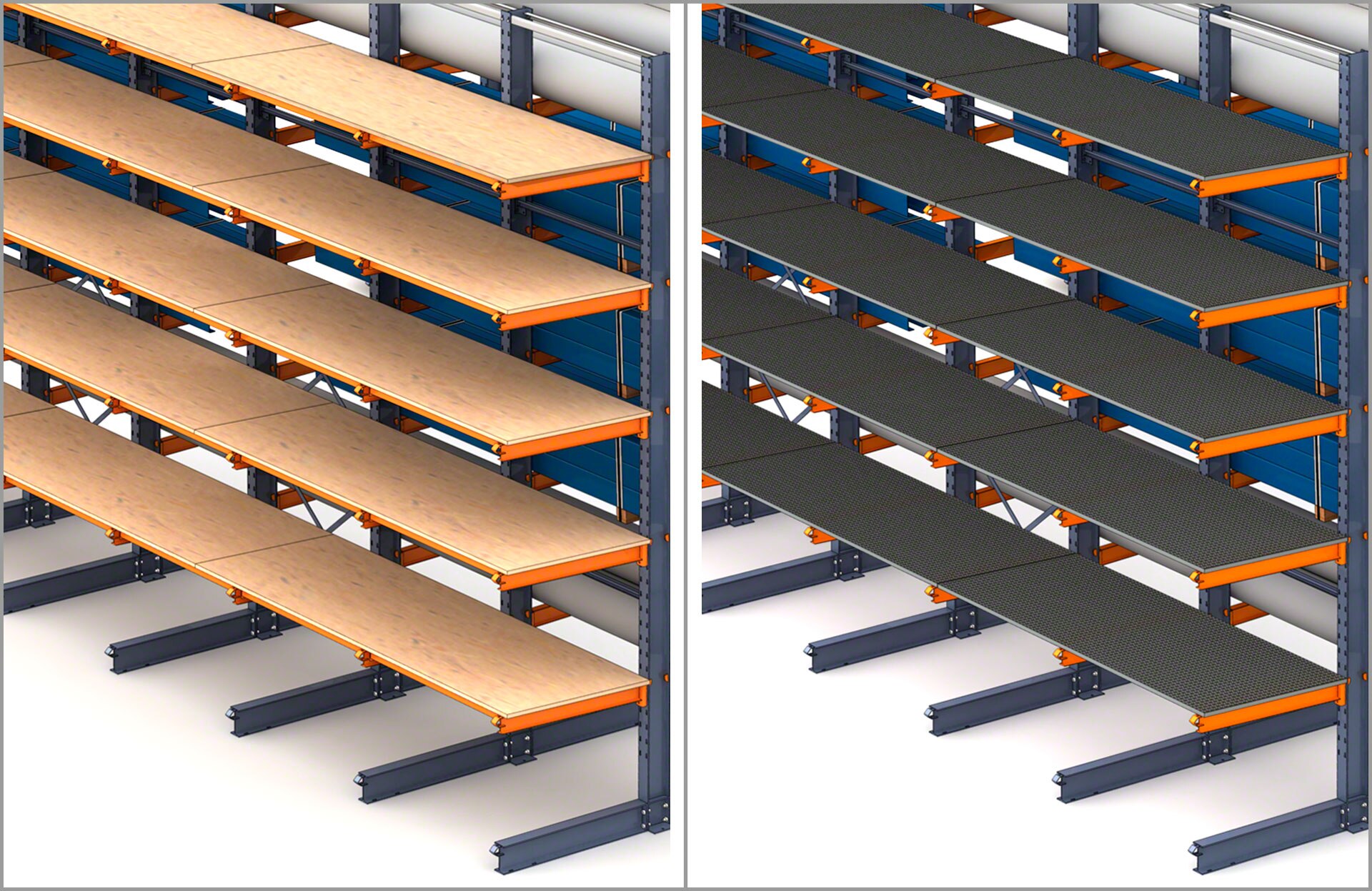

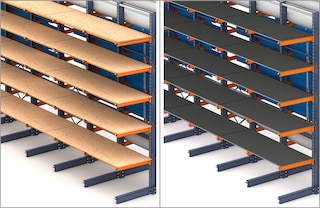

De legborden vergemakkelijken de opslag van dozen, pakketten en pallets in de zware draagarmstellingen

Legborden

Deze legborden worden op de draagarmen geplaatst en maken de opslag mogelijk van dozen en pakketten van verschillende afmetingen en zelfs pallets van verschillende afmetingen.

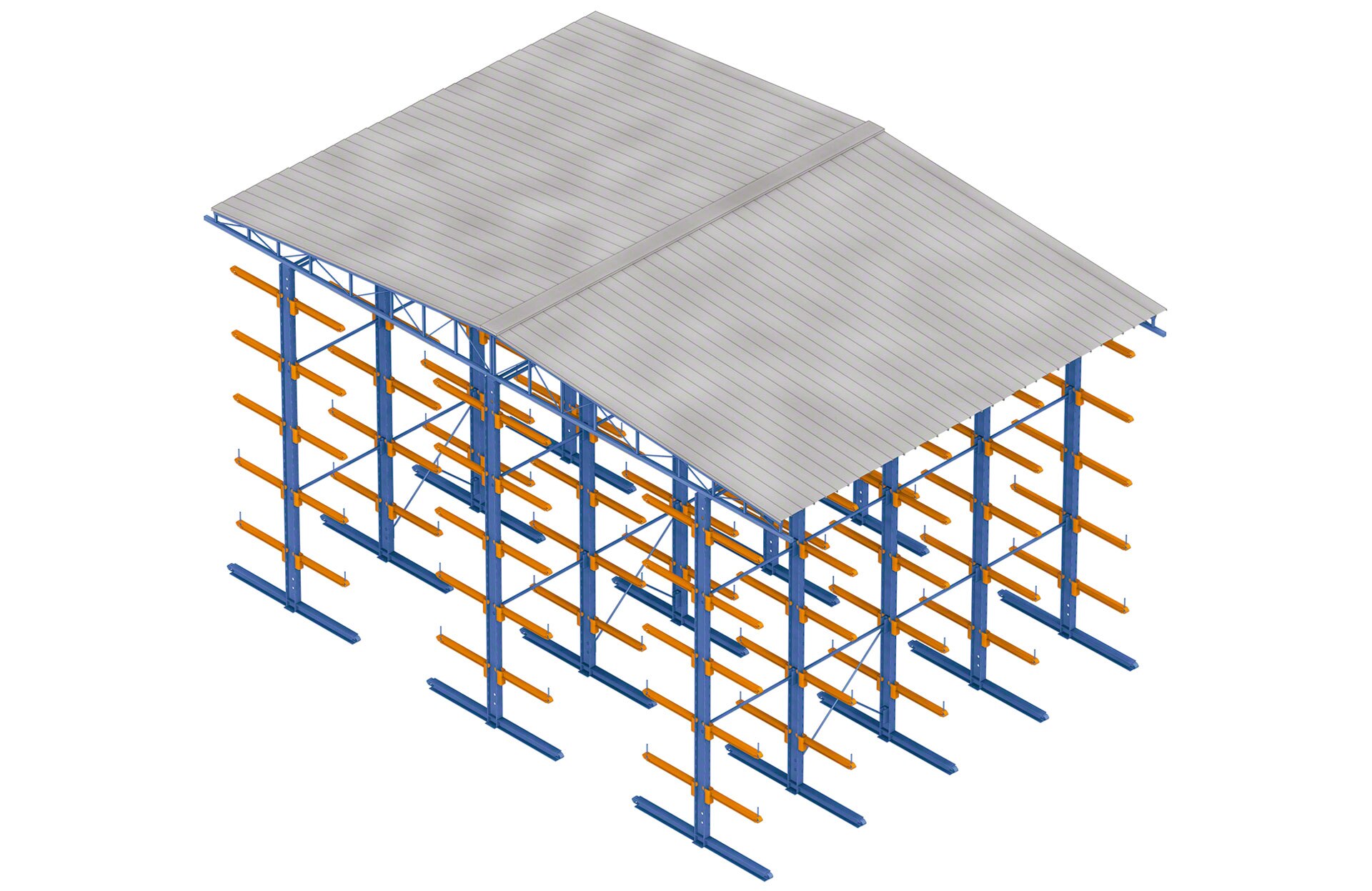

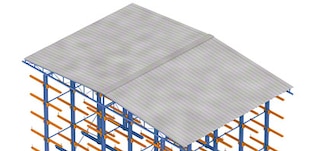

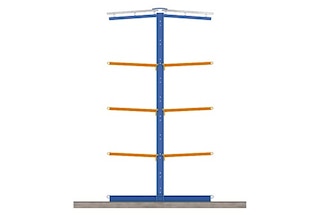

Overkappingen voor buiten beschermen de stelling en lading in buitenopstellingen

Overkappingen voor buiten

Deze overdekken de draagarmstellingen buiten wanneer ze in open lucht worden geïnstalleerd. De overkapping beschermt de structuur en de goederen tegen weersinvloeden (regen, zon, enz.).

Catalogus

Catalog - 2 - Cantilever - nl_NL

Draagarmstellingen

Opslagsysteem voor lange eenheidsladingen

Download
Keuringen magazijnstellingen

Technische controle van stellingen

Gebruik, inspectie en onderhoud van stellingen

Download

Veelgestelde vragen

Een draagarmstelling wordt ook wel een cantilever rack genoemd en is een opslagsysteem dat speciaal is ontwikkeld voor zware of grote goederen. Draagarmstellingen zijn robuuste, erg stevige constructies die bestaan uit kolommen, onderstellen en een set draagarmen waarop de lading wordt geplaatst. Draagarmstellingen kunnen bijvoorbeeld worden gebruikt als stellingen voor buizen, pijpen, houten planken, metalen platen of nog grotere voorwerpen, zoals vliegtuig- of auto-onderdelen.

Cantilever is Engels en betekent uitkragende ligger. Een uitkragende ligger in de bouwkunde bestaat uit een horizontaal element dat slechts aan één uiteinde wordt vastgehouden. Dit is precies ook de vorm waarin de draagarmstellingen zijn ontworpen voor lange ladingen.

Draagarmstellingen zijn ontworpen voor de opslag en hantering van een groot aantal lange ladingen of ladingen met speciale afmetingen, zoals metalen profielen, kunststof en metalen buizen, houten planken of draagarmstellingen voor platen.

Ja, door legborden (van metaal of hout) te plaatsen op de draagarmen van de draagarmstellingen krijgt men een draagvlak dat geschikt is voor de opslag van pallets of dozen en bakken van verschillende afmetingen.

Het maximumgewicht dat door de draagarmstellingen van Mecalux wordt gedragen, hangt af van de gekozen opstelling. Zware draagarmstellingen zijn bijvoorbeeld zeer robuuste structuren die meer dan 2.500 kg per draagarm kunnen dragen.

Draagarmstellingen kunnen meer dan 6 m hoog zijn.

De lengte van de draagarmen van een draagarmstelling kan variëren tussen de 400 en 2000 mm. Standaard is de lengte van de draagarmen groter dan de breedte van de lading. Er zijn echter gevallen waarbij de breedte van de lading groter is dan de lengte van de armen, vooral wanneer er planken worden opgeslagen of bij een draagarmstelling voor platen.

Om de verdeling van de draagarmen en kolommen in draagarmstellingen te berekenen moet rekening worden gehouden met de afmetingen, het gewicht en de stijfheid van de goederen, het type verwerkingsapparatuur, toleranties enz. Elke lading moet op minimaal twee draagarmen rusten en mag aan beide zijden maximaal 50% van de horizontale afstand tussen twee aangrenzende draagarmen uitsteken. Dit zorgt voor een stabiel steunoppervlak en een correcte verdeling van de belasting.

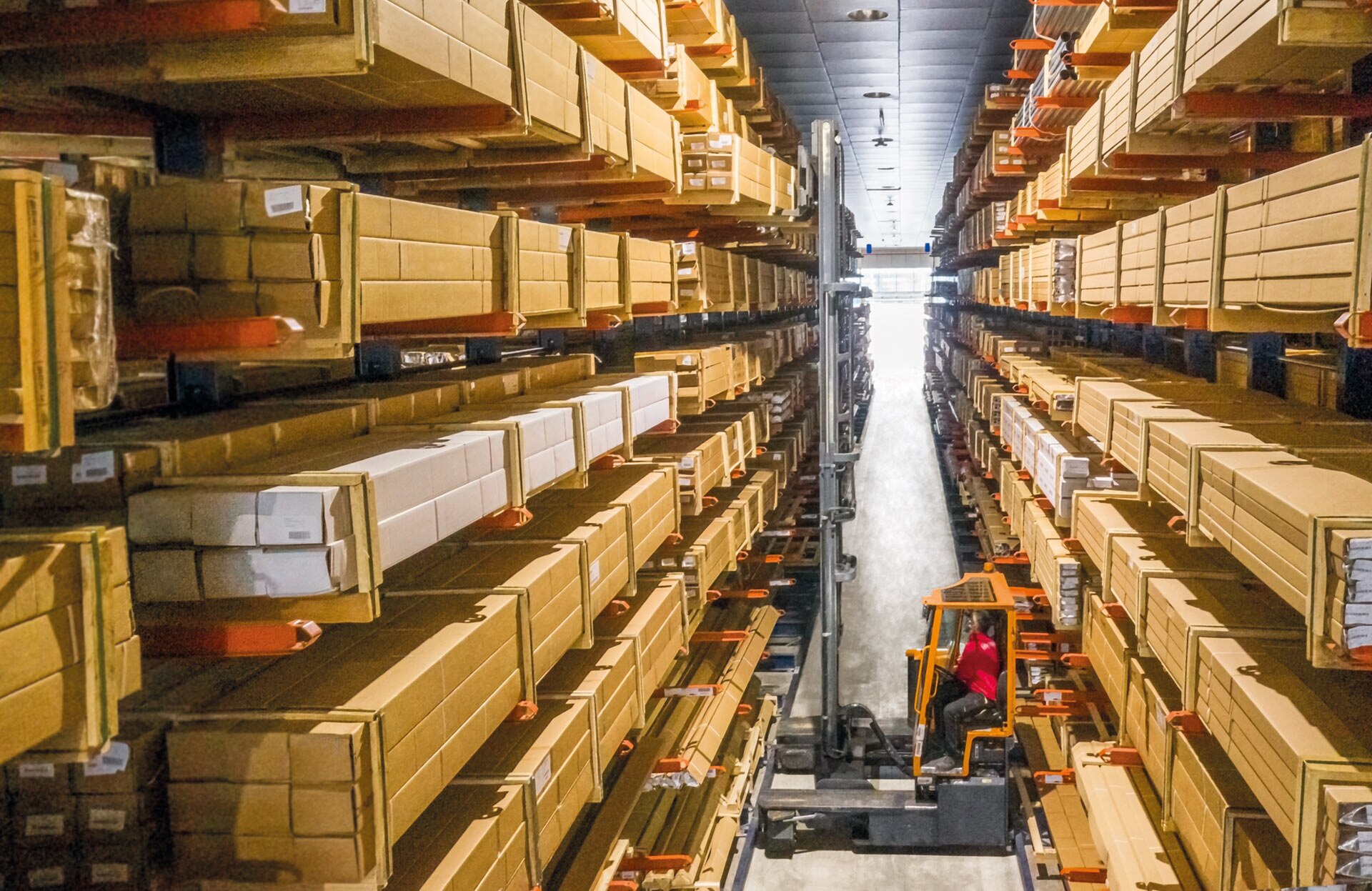

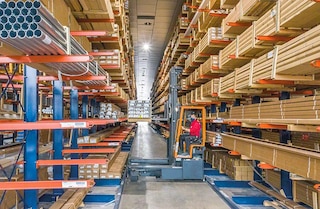

Goederen worden meestal met behulp van vorkheftrucks in- en uitgeladen. Dit betreft voornamelijk vorkheftrucks met zijlader, die speciaal zijn ontwikkeld voor het hanteren van lange ladingen of ladingen met speciale afmetingen en het vervoeren en zijwaarts heffen van ladingen. Bij het afzetten van de lading is het essentieel dat de lading goed gecentreerd is om botsingen tussen de vorken en de draagarmen te voorkomen. In bepaalde gevallen, zoals bij erg zware ladingen dat vereist, worden grotere transportmiddelen zoals bovenloopkranen gebruikt.

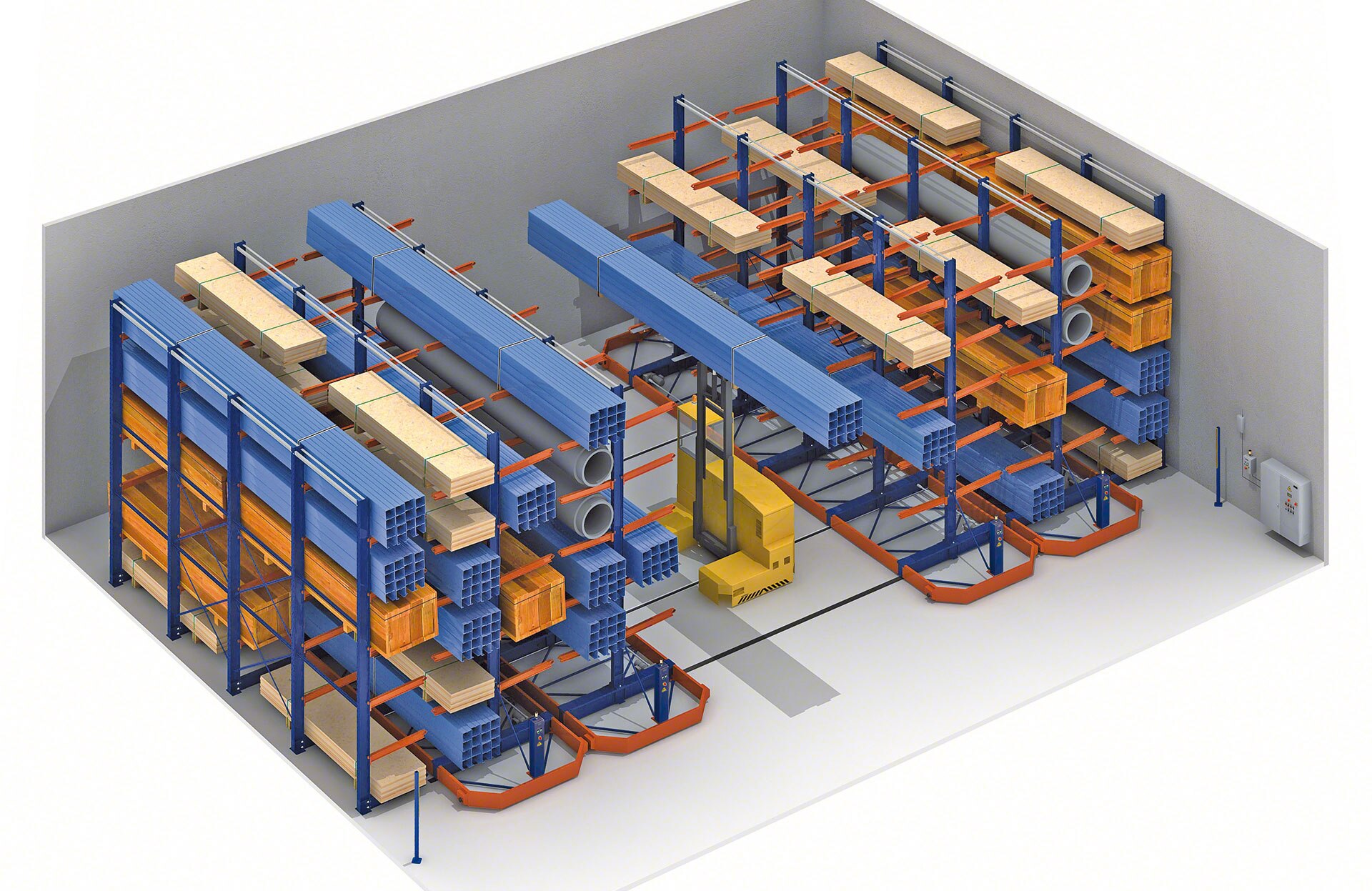

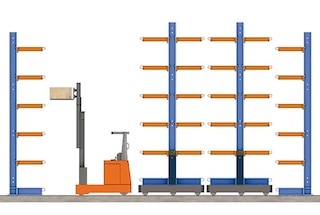

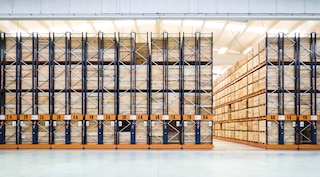

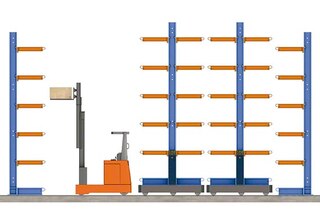

Ja. Door de draagarmstellingen te monteren op verrijdbare onderstellen kunnen verrijdbare draagarmstellingen worden gemaakt. Deze opslagsystemen maken gebruik van groepering waardoor de beschikbare oppervlakte maximaal wordt benut.

Draagarmstellingen op verrijdbare onderstellen kunnen in elk magazijn worden geïnstalleerd. Hiervoor moeten enkel rails in de vloer worden geïnstalleerd waarlangs de verrijdbare onderstellen rijden.

Er kunnen maximaal 16 verrijdbare onderstellen achter elkaar worden geïnstalleerd. Als het magazijn moet worden uitgebreid, moet aan één uiteinde een vaste draagarmstelling worden geplaatst, waarna nog eens 16 verrijdbare onderstellen kunnen worden geïnstalleerd.
