Automatische trilaterale magazijnkranen

Automatische trilaterale magazijnkranen

Systeem ontworpen om de opslag van pallets snel en eenvoudig te automatiseren. Perfecte oplossing om trilaterale vorkheftrucks te vervangen.

Het product

Ideale oplossing om eenvoudig een nieuw of bestaand magazijn te automatiseren

Trilaterale magazijnkranen zijn de eenvoudigste en meest economische manier om het in- en uitslaan van pallets op magazijnstellingen te automatiseren. In tegenstelling tot andere magazijnkranen kunnen ze de trilaterale vorkheftrucks in een bestaand conventioneel palletmagazijn vervangen zonder dat er aanpassingen aan het ontwerp van het magazijn of de stellingen noodzakelijk zijn.

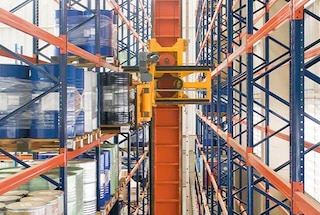

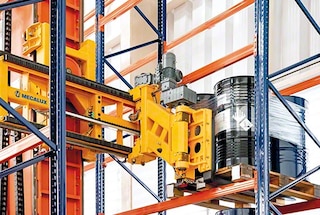

Uitgerust met een trilateraal uithaalsysteem waardoor de vorken 180° kunnen draaien, verplaatsen deze magazijnkranen zich volledig autonoom door het gangpad, waarbij ze pallets in- en uitslaan in conventionele palletstellingen tot 15 meter hoog. De invoering van trilaterale magazijnkranen optimaliseert de prestaties van het magazijn, elimineert fouten en verhoogt de veiligheid.

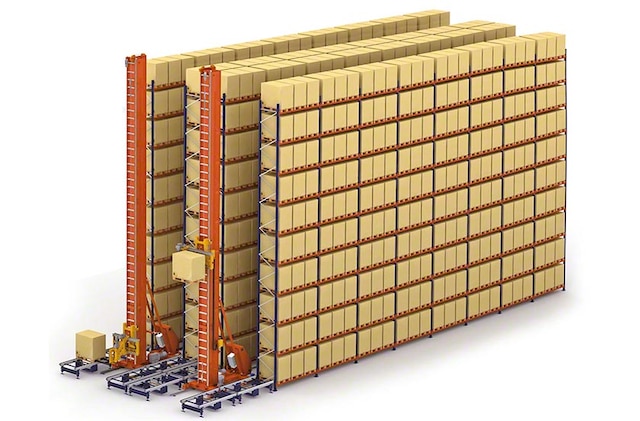

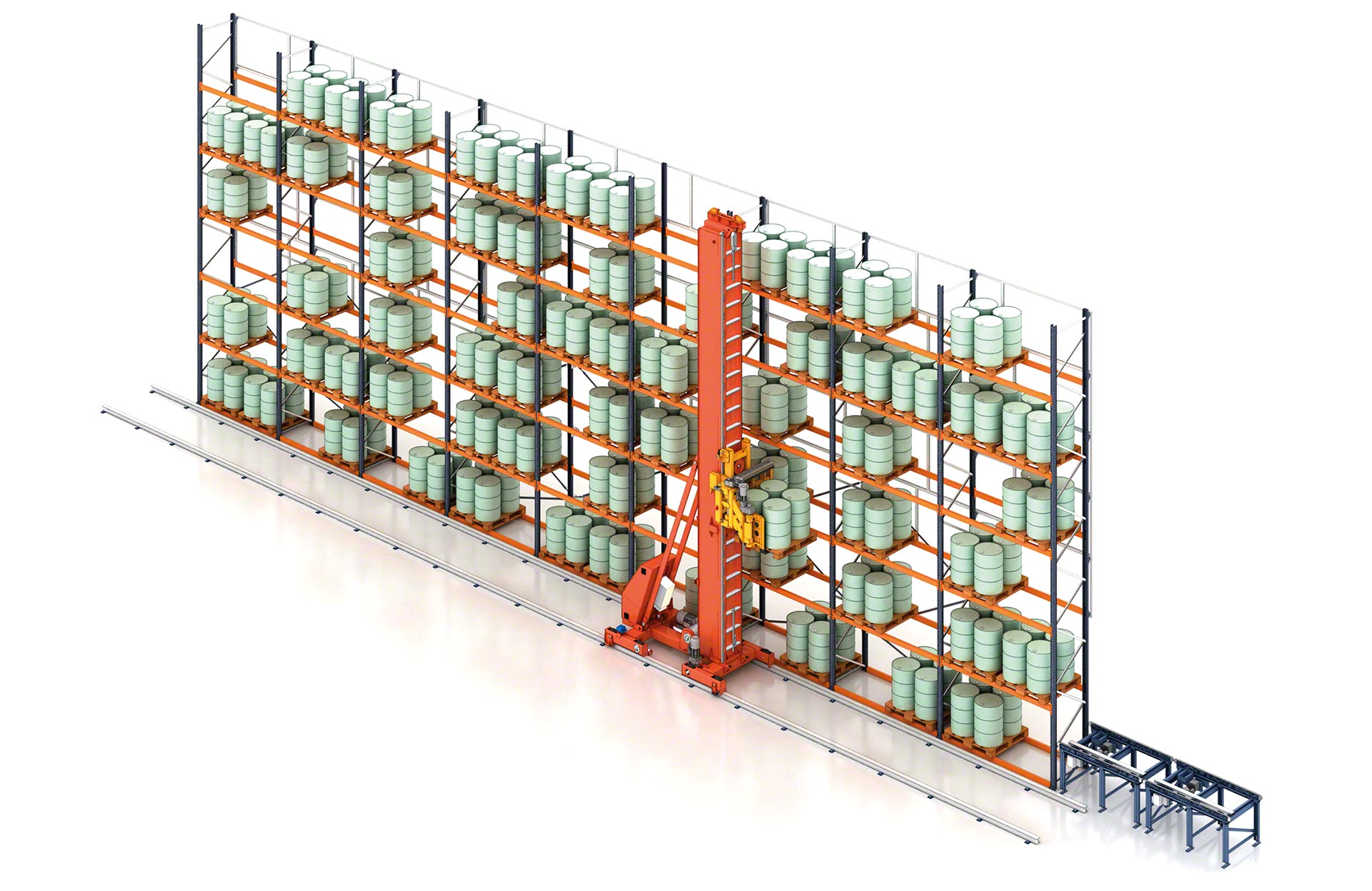

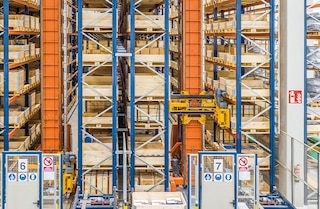

Trilaterale magazijnkranen kunnen conventionele stellingen tot 15 meter hoog automatiseren

Voordelen van trilaterale magazijnkranen

  • Groot aanpassingsvermogen en eenvoudige installatie: trilaterale magazijnkranen zijn geschikt voor elk magazijn met conventionele palletstellingen waar trilaterale vorkheftrucks worden gebruikt.
  • Hogere productiviteit: de magazijnkranen kunnen 24 uur per dag ononderbroken werken en de gecombineerde cycluswerking geeft hen een grote operationele flexibiliteit.

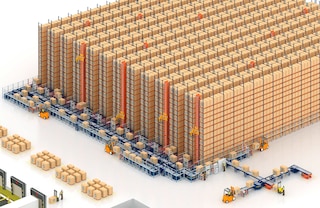

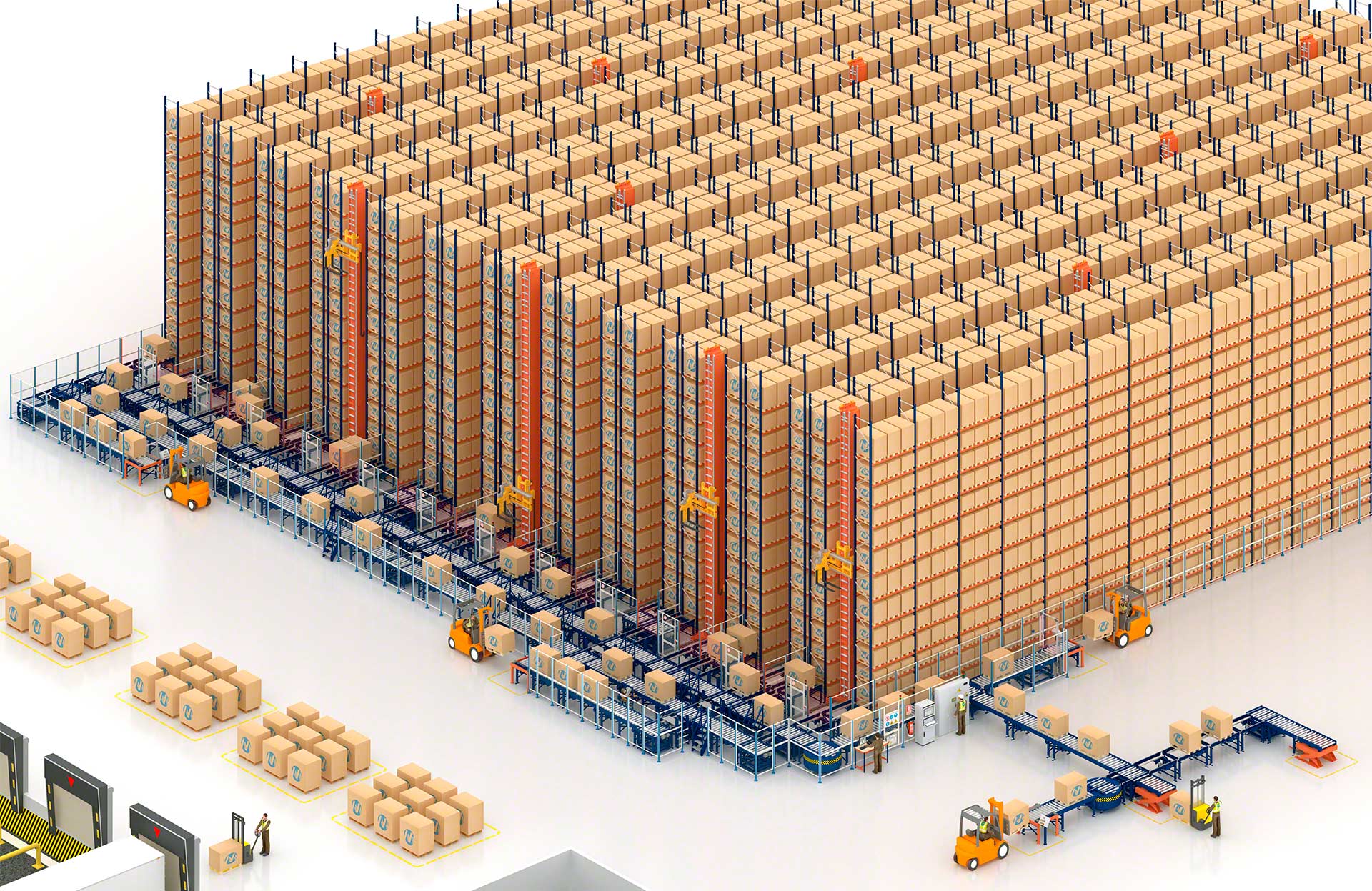

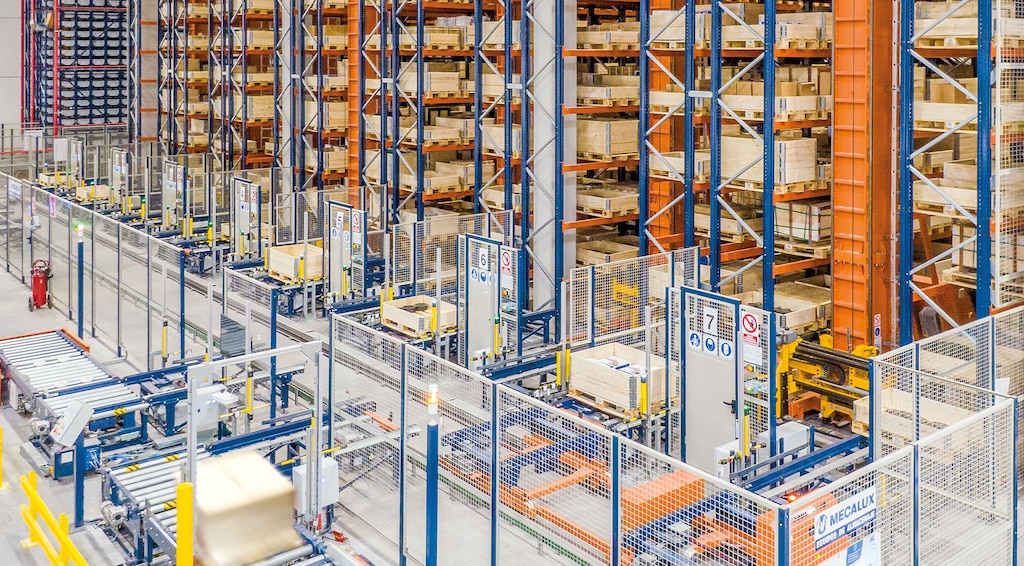

  • Totale automatisering: de combinatie van de trilaterale magazijnkraan met een transportband aan de kopse kant maakt een volledig automatisch beheer van ladingen op pallets mogelijk.

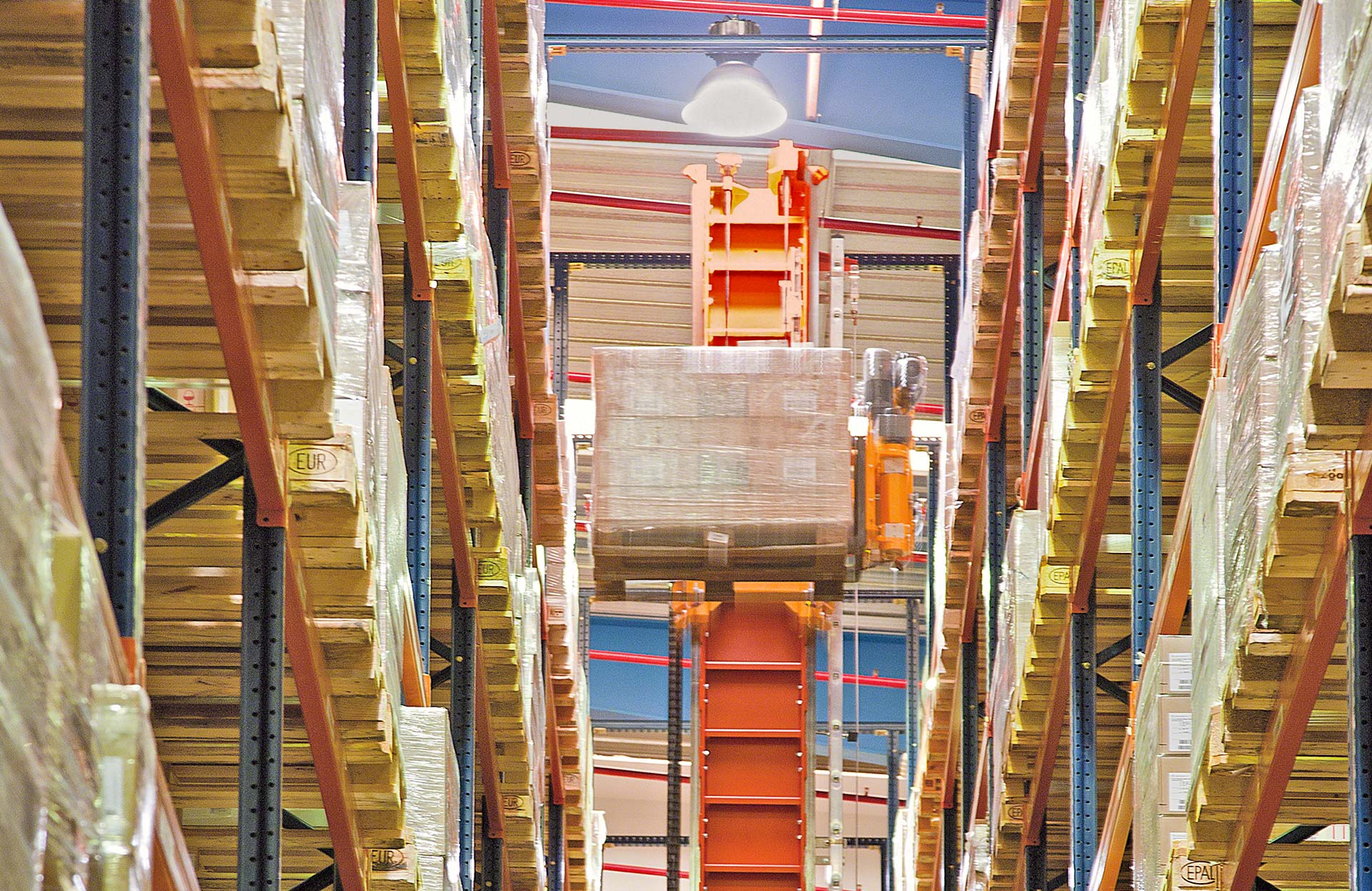

  • Maximaal ruimtegebruik: in tegenstelling tot andere modellen kunnen ze op grondniveau werken en hebben ze geen eindstuk bovenaan nodig, waardoor de volledige hoogte van het magazijn kan worden benut.
  • Minder fouten: Het automatisch in- en uitslaan van pallets elimineert fouten uit het handmatig hanteren van goederen.
  • Grotere veiligheid: het vervangen van vorkheftrucks door magazijnkranen verhoogt de magazijnveiligheid aanzienlijk.
  • Totaaloplossing: Mecalux zorgt voor het ontwerp, productie, installatie en opstart van zowel de transportband als transportbanden, de besturingssoftware en de Warehouse Management Software.

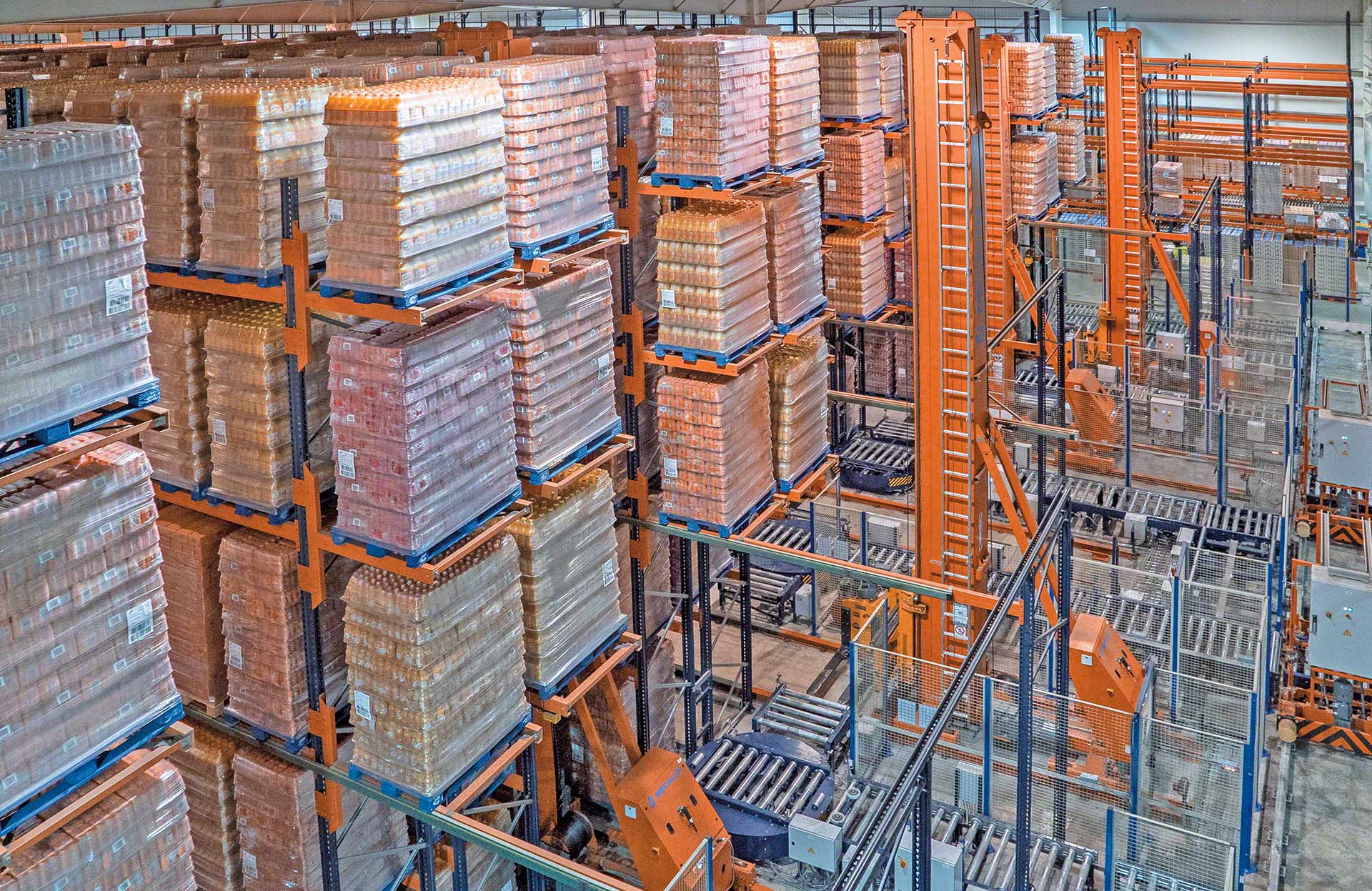

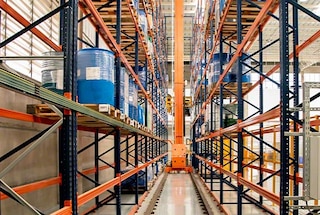

Automatische trilaterale magazijnkranen verhogen de productiviteit in magazijnen

We hebben absolute efficiëntie in processen en maximale veiligheid onze voor mensen in het magazijn bereikt

Disalfarm
Jaume Segrià Hoofd Operaties
Disalfarm
(Rubí, Spanje)

Toepassingen van trilaterale magazijnkranen

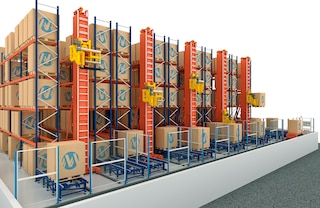

Automatische opslag voor magazijnen tot 15 m hoog

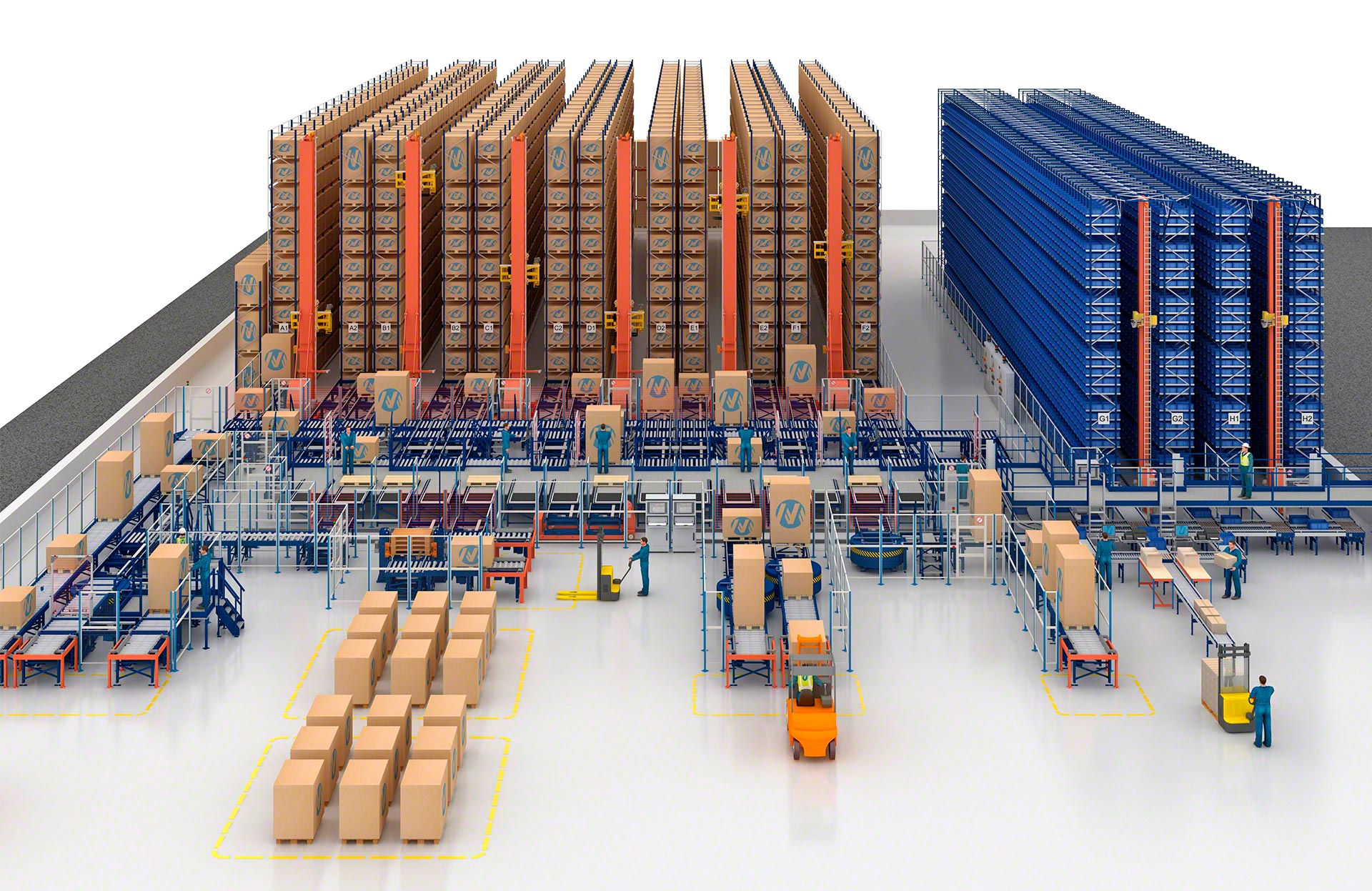

Trilaterale magazijnkranen zijn een opslagoplossing die is ontworpen om snel en voordelig een grote verscheidenheid aan palletmagazijnen te automatiseren.

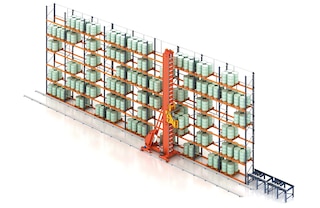

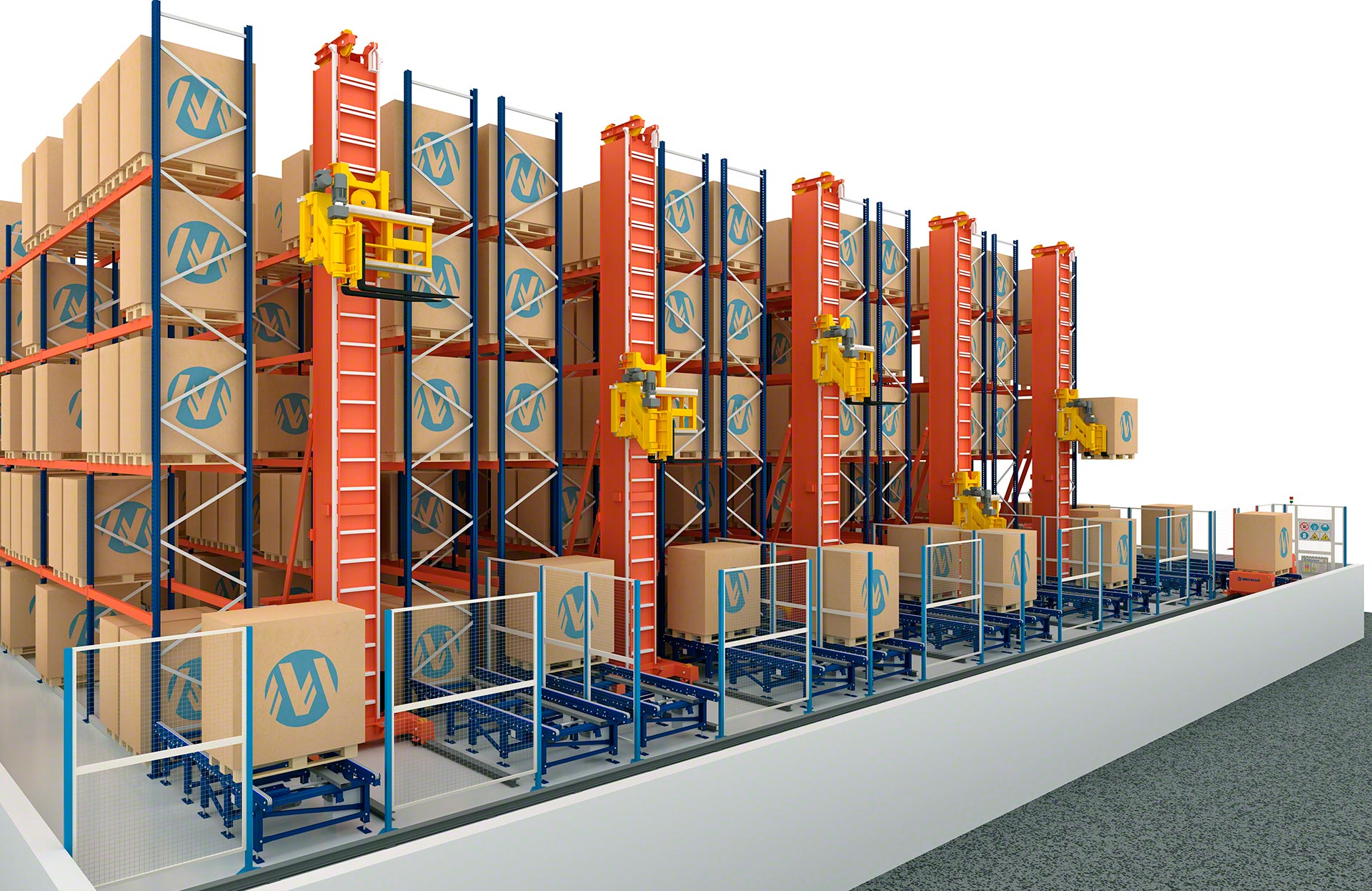

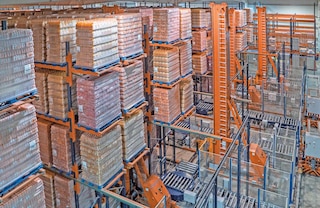

Trilaterale magazijnkranen automatiseren bestaande magazijnen

Magazijnen die werken met trilaterale vorkheftrucks

Dit is een ideale situatie, omdat trilaterale magazijnkranen het mogelijk maken om magazijnen te automatiseren die worden beheerd door trilaterale vorkheftrucks zonder de bestaande stellingen of de breedte van de gangpaden te wijzigen.

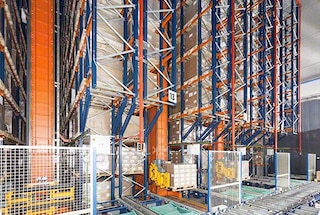

Trilaterale magazijnkranen kunnen ook gebruikt worden in nieuwbouw van automatische magazijnen.

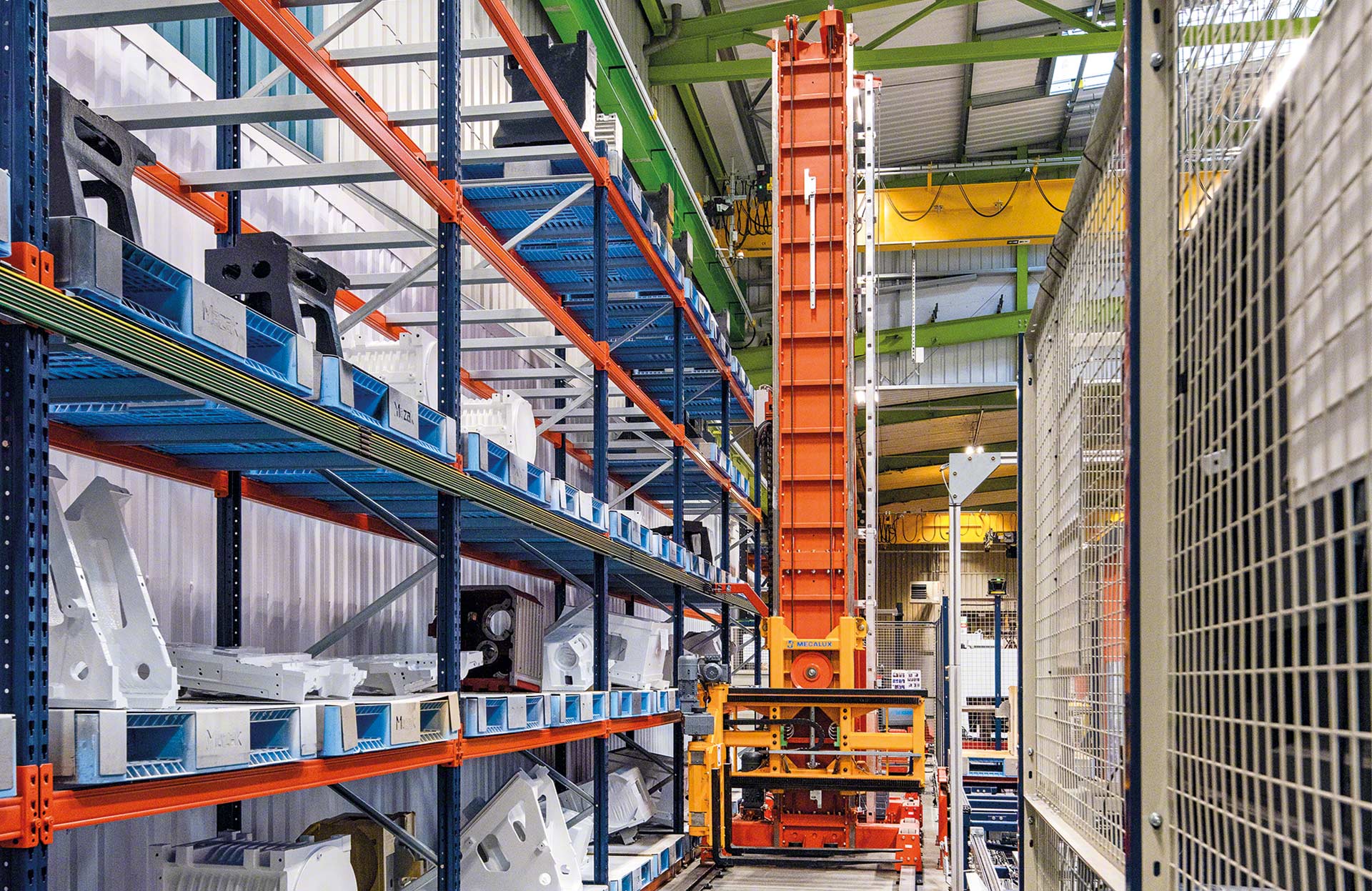

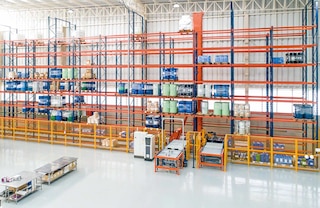

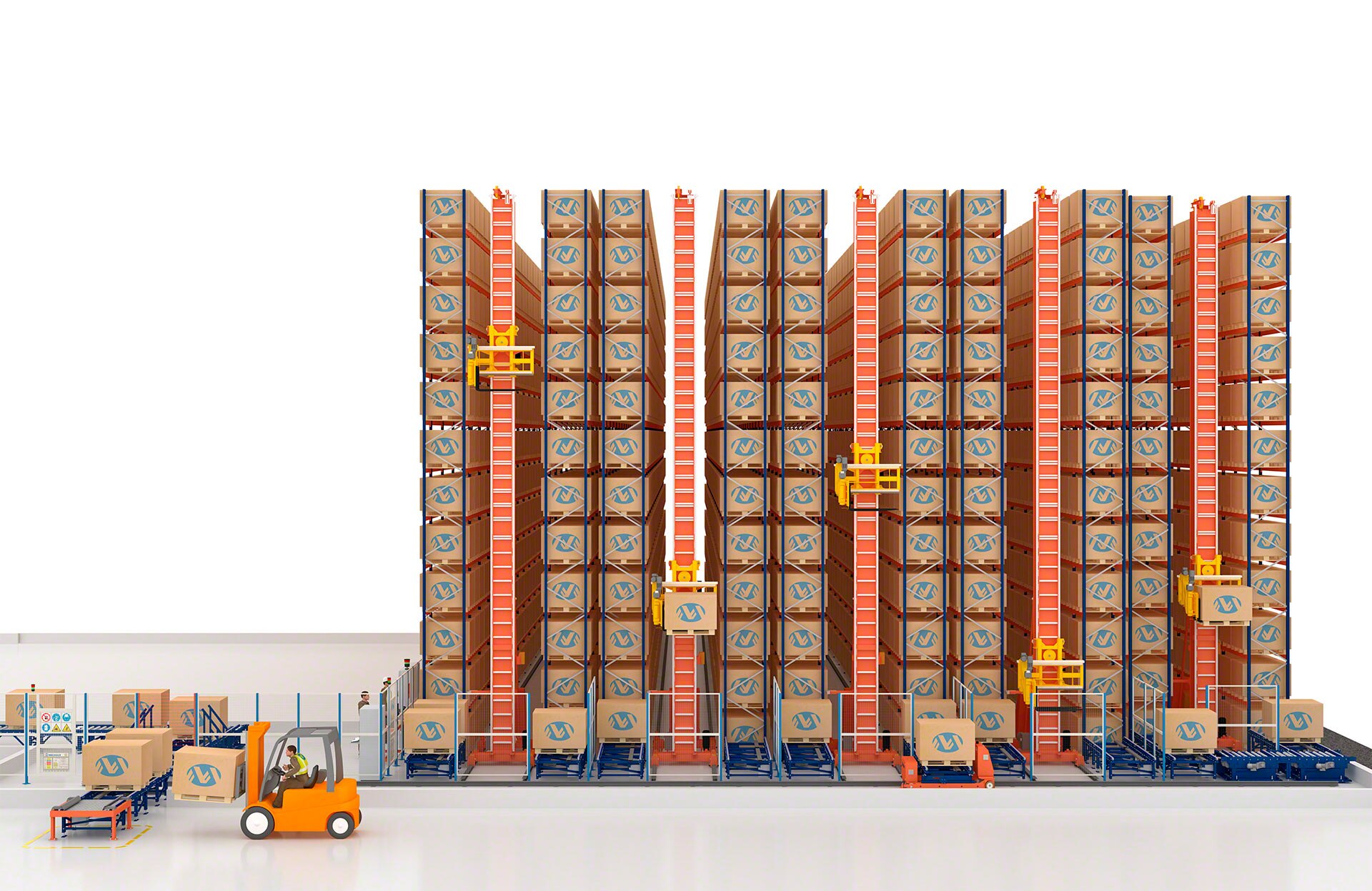

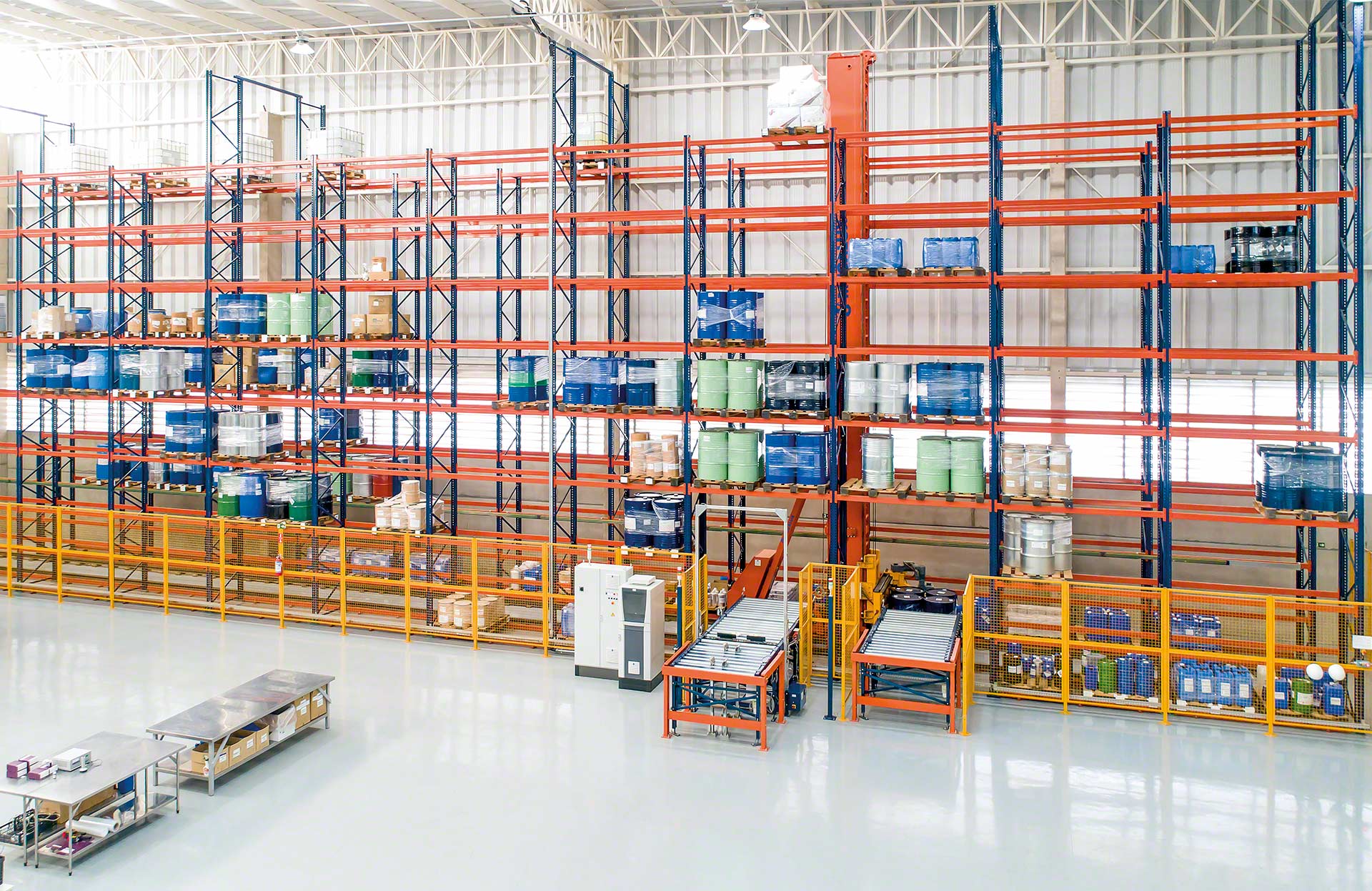

Magazijnen tot 15 meter hoog

Ze passen zich aan de eisen van verschillende soorten nieuw gebouwde automatische magazijnen aan met stellingen tot 15 meter hoog.

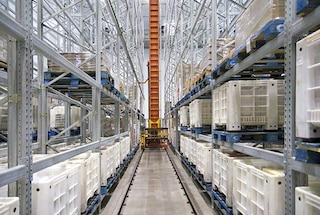

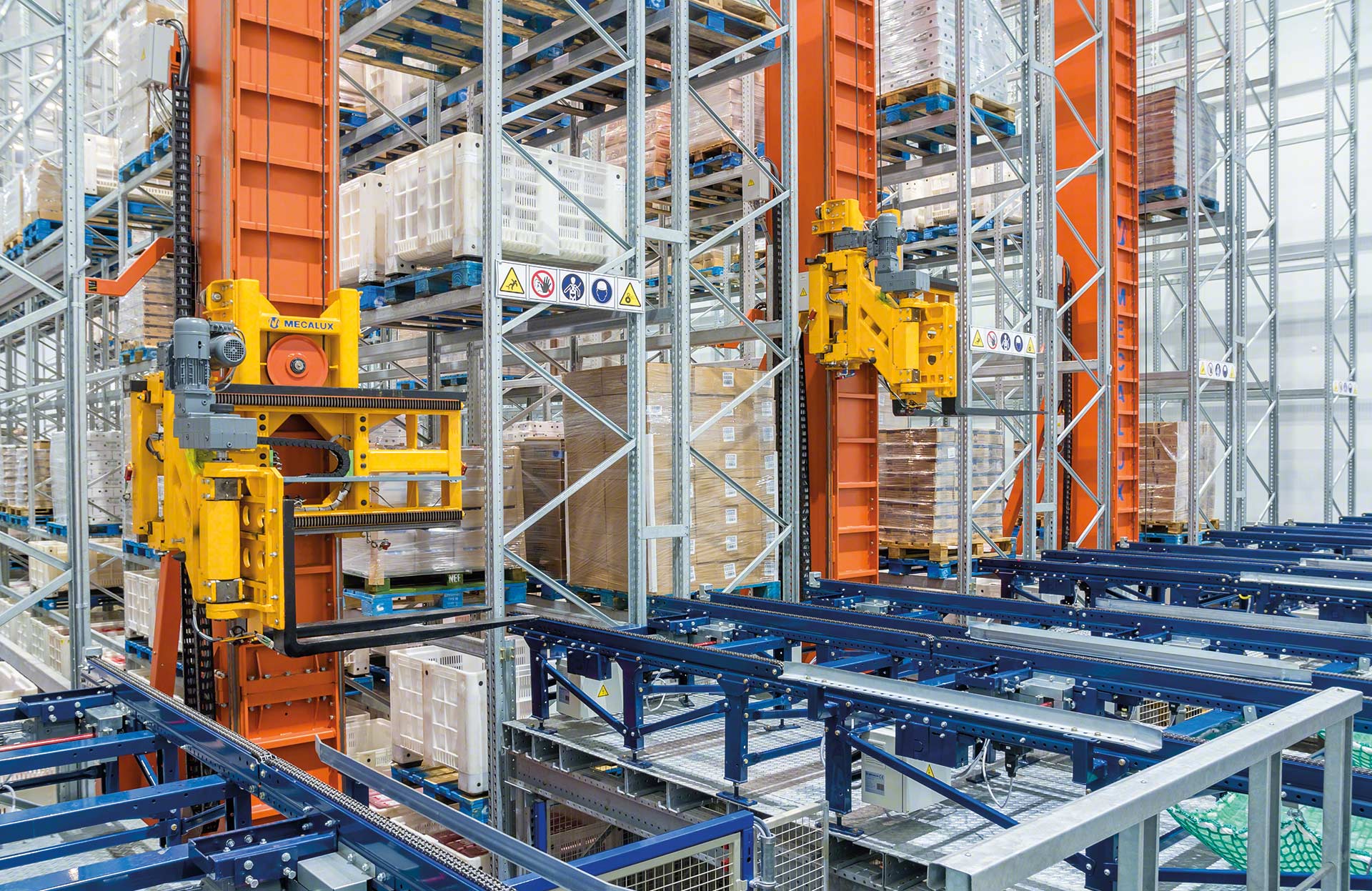

De trilaterale magazijnkranen van Mecalux kunnen in gekoelde magazijnen werken

Koelruimtes tot 0°C

Trilaterale magazijnen werken in een temperatuurbereik tussen 0 ºC en +40 ºC. Ze kunnen dus in gekoelde magazijnen kunnen worden geïnstalleerd.

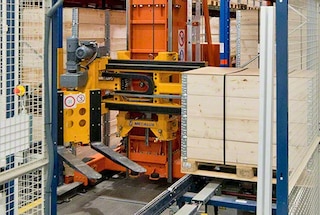

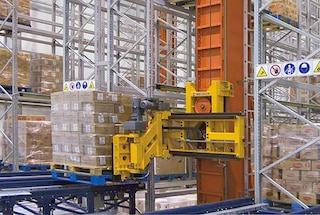

Werking van trilaterale magazijnkranen

Oplossing die het wegzetten en ophalen van ladingen op pallets automatiseert

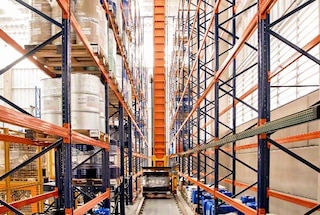

Trilaterale magazijnkranen zijn ontworpen om drie verschillende bewegingen uit te voeren: in de lengterichting, waardoor ze langs het gangpad kunnen bewegen, verticale bewegingen, om omhoog en omlaag te gaan, en een derde beweging in de diepte waarmee de trilaterale vorken in de stelling worden ingereden om de pallets eruit halen.

Getuigenissen

Het automatische trilaterale magazijn heeft onze volledige logistiek vereenvoudigd en de opslagprocessen verlopen nu veel sneller en veiliger.

Alfredo Del Vigna Voorzitter
Aromaty Fragrances
(Louveira, Brazilië)

Momenteel wordt 90% van de palletlocaties beheerd met trilaterale magazijnkranen. Dankzij robotisering hebben we de logistieke en werkingskosten geoptimaliseerd.

Frantisek Stora Algemeen directeur
IKEA Components Slowakije
(Malacky, Slowakije)

Automatisering heeft ons geholpen de twee prioriteiten die we bij dit project hadden aan te pakken: het in- en uitslaan van de geschilderde stukken op het juiste moment optimaliseren en permanent inzicht hebben in de opgeslagen goederen.

Wayne Price Hoofd van de afdeling plaatwerk
Yamazaki Mazak UK
(Worcester, Verenigd Koninkrijk)

Case studies

Disalfarm vergroot de opslagcapaciteit, verhoogt de productiviteit en verbetert het magazijnbeheer, door verschillende zones van zijn distributiecentrum te automatiseren

Dit logistiek centrum gelegen in de faciliteiten die Disalfarm bezit in Rubí (Barcelona, ​​​​Spanje) is gebouwd op een oppervlakte van 39.027 m². Het magazijn, momenteel volledig geautomatiseerd en met een opslagcapaciteit van meer dan 19.000 pallets, heeft de productiviteit van het bedrijf aanzienlijk verbeterd. Dit alles zonder op enig moment ... Verder lezen

Meer casestudy’s bekijken

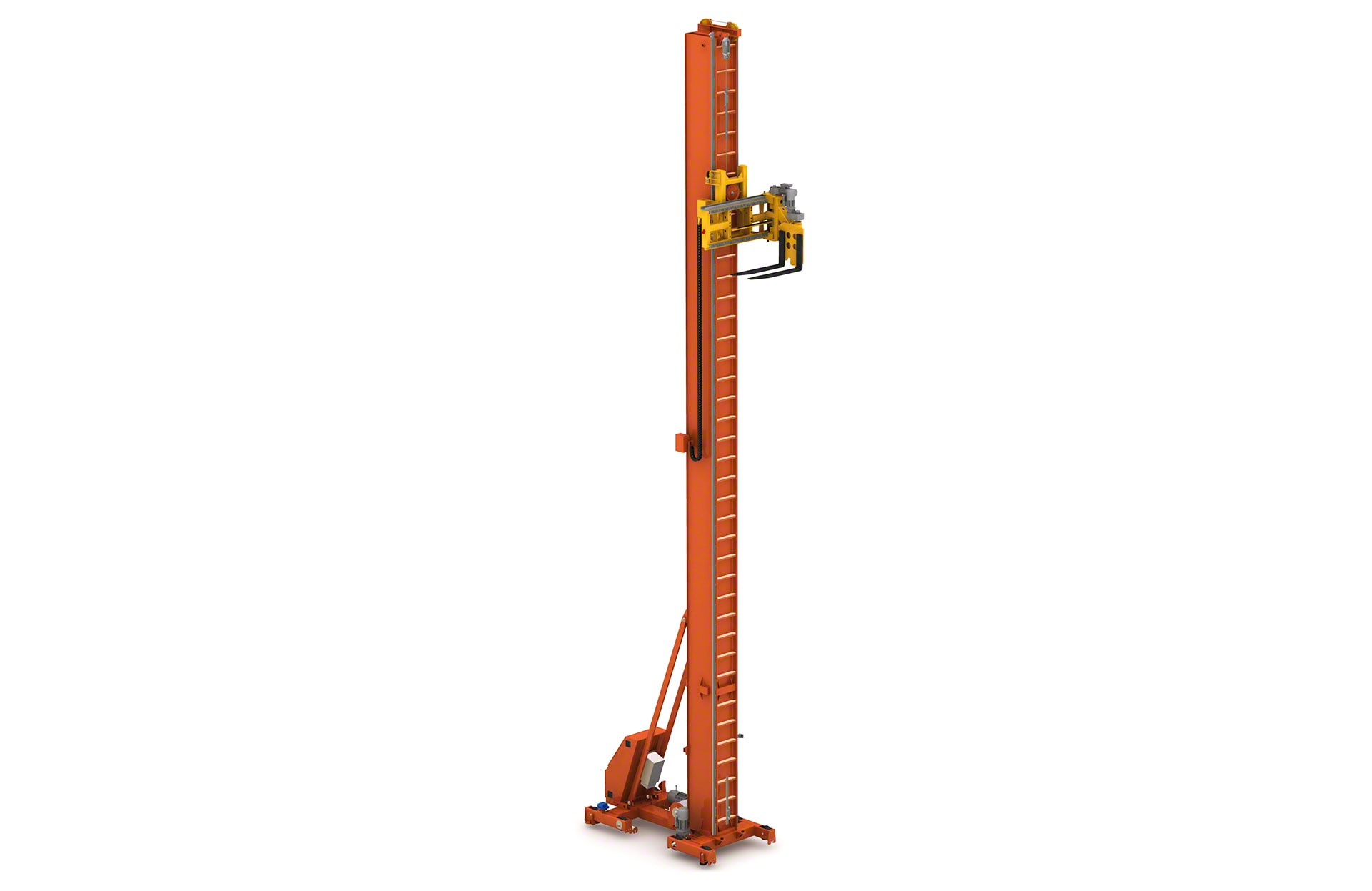

Onderdelen van de automatische trilaterale magazijnkraan

Automatische trilaterale magazijnkranen bestaan in essentie uit drie onderdelen: de kolom, het uithaalsysteem en het onderste eindstuk. Daarnaast omvatten ze een elektrisch systeem en motoren. In tegenstelling tot andere magazijnkranen is er geen bovenste eindstuk. Hierdoor kunnen ze gemakkelijk in bestaande magazijnen worden gebouwd.

De mechanische onderdelen vormen de basisstructuur van de magazijnkraan. De kolom maakt de verticale hefbeweging mogelijk, het eindstuk en de rails zorgen voor de horizontale beweging en de vorken dienen om pallets in en uit te slaan.

De elektrische voeding voor de magazijnkraan komt via een boordkast. De motoren laten de machine bewegen: een motor voor voor- en achteruit, een motor voor op en neer en een derde motor voor het in- en uitslaan van de pallets.

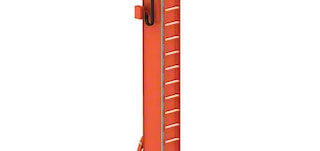

Kolom van de automatische trilaterale magazijnkraan

Kolom

Dit is het belangrijkste onderdeel van de magazijnkraan waarmee het uithaalsysteem verticaal beweegt om toegang te krijgen tot de verschillende locaties van de stellingen.

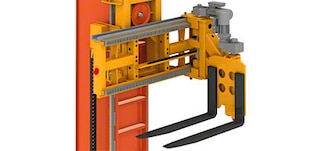

Uithaalsysteem van de automatische trilaterale magazijnkraan

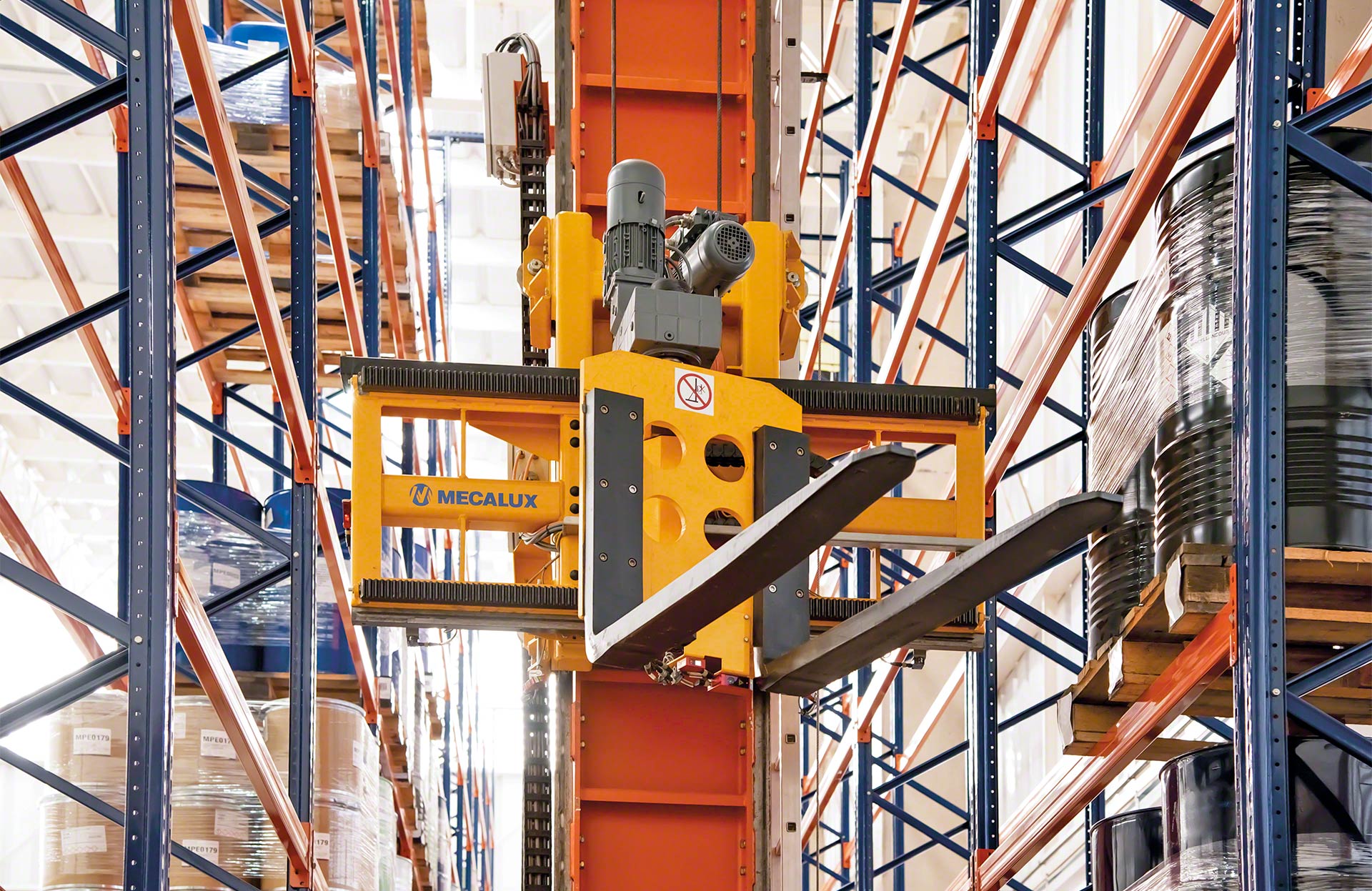

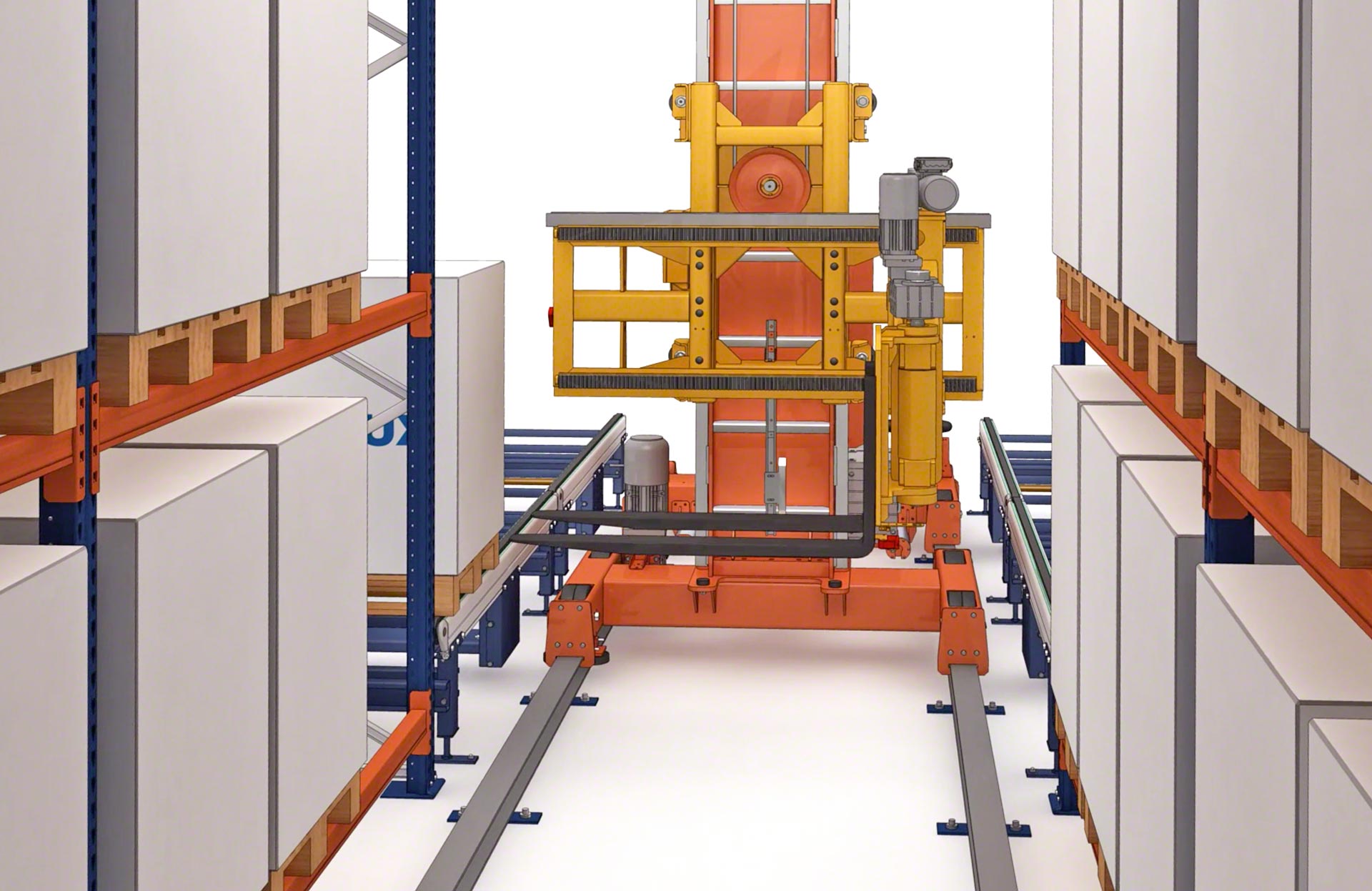

Trilaterale vorken

Uithaalsysteem bestaande uit een roterende kop die het in- en uithalen van pallets in drie posities mogelijk maakt: één aan de voorkant en twee aan de zijkanten.

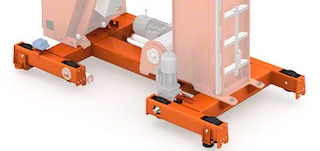

Onderste eindstuk van de automatische trilaterale magazijnkraan

Onderste eindstuk

Structuur die de magazijnkraan ondersteunt, uitgerust met 8 wielen die de lengtebeweging door het gangpad mogelijk maken.

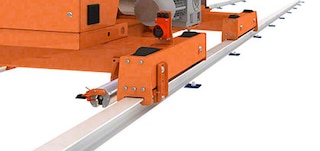

Onderste rail in gangpad met automatische trilaterale magazijnkraan

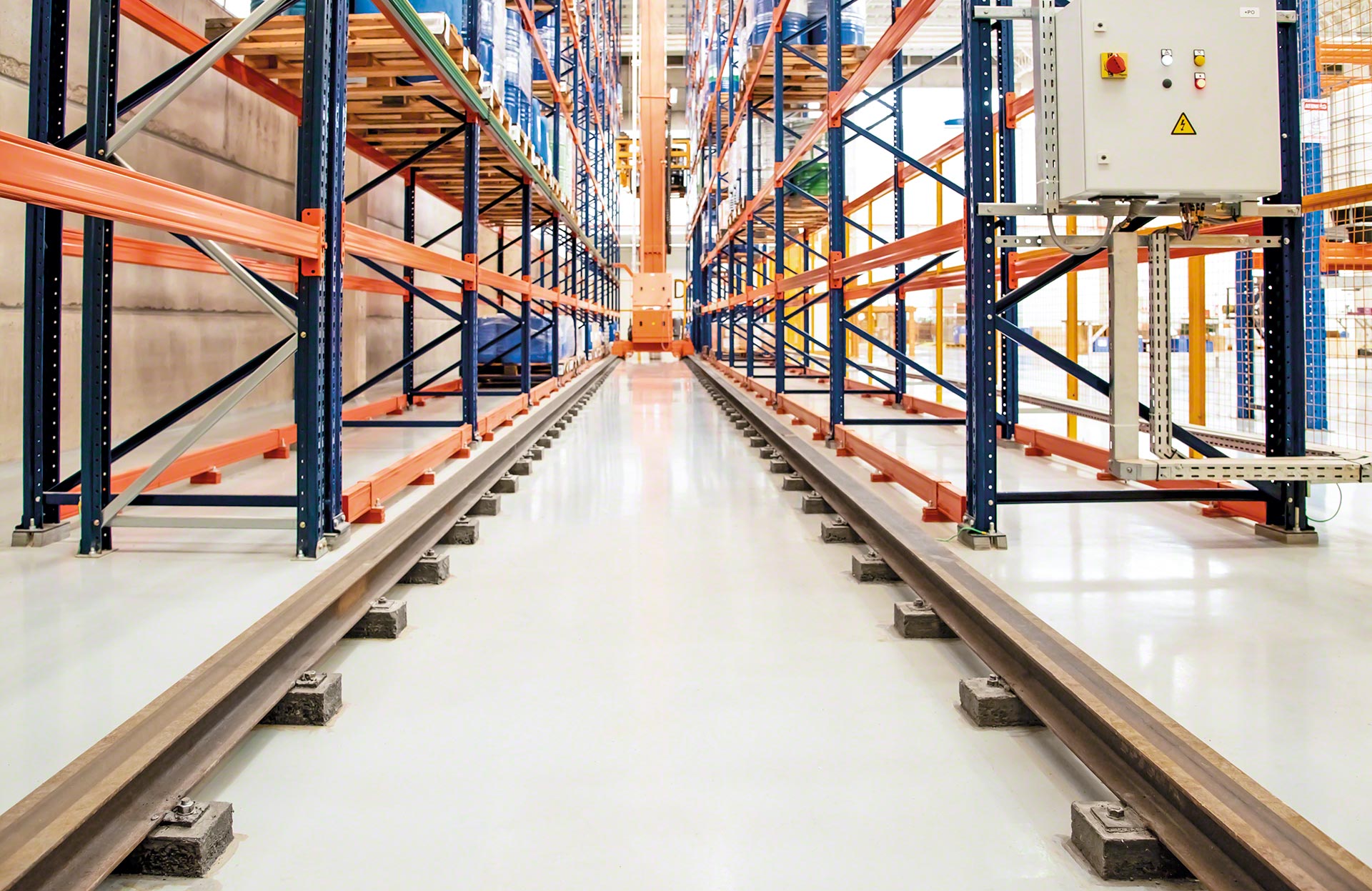

Onderste geleiderails

Set van twee parallelle rails waarop de wielen rijden van het onderste eindstuk. Voor de installatie is geen volledig egale vloer vereist.

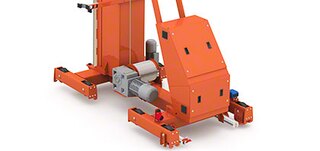

Elektriciteitskast van een automatische trilaterale magazijnkraan

Elektriciteitskast

De elektriciteitskast voorziet de magazijnkraan van stroom

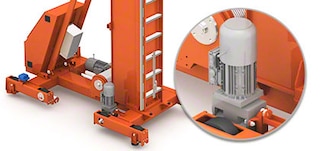

Aandrijfmotor van de automatische trilaterale magazijnkraan

Aandrijfmotor

Drijft het onderste eindstuk aan. De trilaterale magazijnkraan beweegt met een maximale rijsnelheid van 100 m/min.

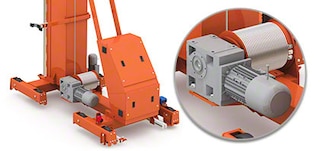

Hefmotor van de automatische trilaterale magazijnkraan

Hefmotor

Verplaats het uithaalsysteem verticaal, langs de kolom, totdat deze het niveau van de toegewezen locatie bereikt.

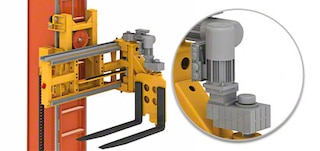

Uithaalmotor in een automatische trilaterale magazijnkraan

Uithaalmotor

Beweegt de roterende kop van het uithaalsysteem in drie posities: één aan de voorkant en twee aan de zijkanten (rechts en links).

Catalogus

Catalog - 2 - Automatische-trilaterale-magazijnkranen - nl_NL.pdf

Automatische trilaterale magazijnkranen

Hoe kunt u uw magazijn snel en voordelig automatiseren

Download
Catalog - 4 - Magazijn-automatisering - nl_NL

Automatische magazijnen

Geautomatiseerde opslagoplossingen

Download
Catalog - 2 - Easy-wms - nl_NL

Warehouse Management Software

Technologische innovatie voor efficiënte magazijnen

Download

Veelgestelde vragen

De automatische trilaterale magazijnkraan is een opslagoplossing die is ontworpen om eenvoudig conventionele stellingen tot 15 m hoog met trilaterale vorkheftrucks te automatiseren. De bediening van de magazijnkraan is volledig automatisch. Het in- en uitslaan van pallets wordt dus aanzienlijk versneld, er gebeuren minder fouten en de magazijnproductiviteit wordt verhoogd.

Net als trilaterale smallegangentrucks zijn trilaterale magazijnkranen ontworpen om te werken in stellingen met zeer smalle gangpaden. Het belangrijkste verschil tussen beide oplossingen zit in de volledig autonome werking van de magazijnkranen. Hierdoor kunnen de in- en uitslagactiviteiten in de palletstellingen volledig geautomatiseerd worden. Trilaterale magazijnkranen zijn dus de volgende stap in trilaterale smallegangentrucks. De magazijnkranen kunnen ze gemakkelijk en economisch vervangen, omdat ze dezelfde gangpadbreedte en dezelfde stellingen gebruiken.

Een eerste verschil ligt in het gebruikte uithaalsysteem. Trilaterale magazijnkranen zijn uitgerust met trilaterale vorken die in drie richtingen kunnen bewegen (naar rechts, naar links en naar voren) dankzij een roterende kop om zo bij de lading te komen. Dat is de betekenis van trilateraal. Andere magazijnkranen beschikken slechts over bilaterale telescopische vorken die in twee richtingen werken (rechts en links).
Trilaterale magazijnkranen maken geen gebruik van een eindstuk of geleiderail en kunnen pallets op grondniveau in- en uitslaan. Deze twee kenmerken zorgen ervoor dat u de beschikbare hoogte maximaal kunt benutten, vergeleken met andere magazijnkranen. De hoogte van een trilaterale magazijnkraan is echter beperkt tot 15 m. Hebt u meer hoogte nodig, dan zal u moeten kiezen voor een ander model magazijnkraan voor pallets van Mecalux, die een maximale hoogte kunnen bereiken tot 45 m.

Trilaterale magazijnkranen kunnen werken met conventionele palletstellingen tot 15 m hoog en enkele diepte.

Helemaal niet. Dit is het eenvoudigste model magazijnkraan en is speciaal ontwikkeld om conventionele magazijnen voor pallets die zijn ontworpen voor trilaterale vorkheftrucks eenvoudig te automatiseren. Met deze magazijnkranen kunt u dezelfde stellingen gebruiken als voor de vorkheftrucks, zonder dat de indeling of de gangpadbreedte moet worden gewijzigd.

Nee. Om een trilaterale magazijnkraan te kunnen installeren, is geen volledig egale vloer nodig, in tegenstelling tot bij trilaterale smallegangentrucks. Mocht de vloer niet helemaal waterpas zijn, kan dit eenvoudig worden verholpen door onderrails te installeren waarop de magazijnkraan loopt.

Automatische trilaterale magazijnkranen kunnen pallets tot 1.200 kg verwerken.

Trilaterale magazijnkranen zijn geschikt voor uiterst smalle gangpaden. De minimaal breedte tussen de ladingen kan variëren tussen 1,76 en 1,86 m.

De trilaterale magazijnkraan beweegt met een maximale rijsnelheid van 100 m/min.

De trilaterale magazijnkranen hebben een maximale hefsnelheid van 30 m/min voor pallets van 1.200 kg en 38 m/min voor pallets van 1.000 kg.

Trilaterale magazijnkranen kunnen werken bij temperaturen tussen de 0 ºC en 40 ºC met een luchtvochtigheid tot 70%.

Ja. De automatische trilaterale magazijnkraan werkt met twee types software: een WMS (Warehouse Management System), dat locaties aan elke laadeenheid toewijst en een WCS (Warehouse Control System) dat de magazijnkraan aanstuurt. Mecalux kan beide types software leveren.
